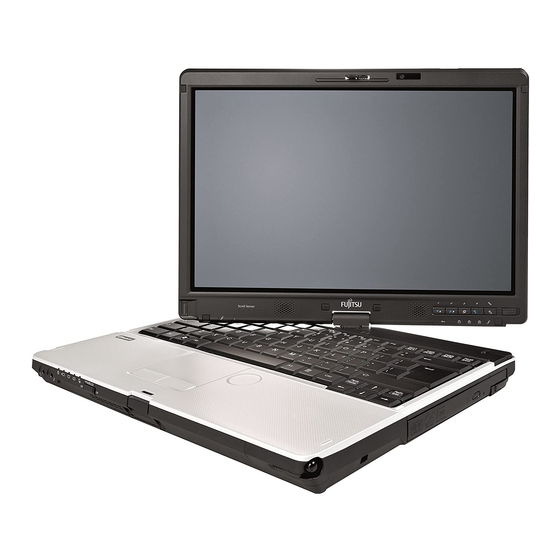

Seite 1 System Betriebsanleitung LIFEBOOK T901...
Seite 2 "http://support.ts.fujitsu.com/com/support/index.html" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/servicedesk.html") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Wir wünschen Ihnen viel Freude mit Ihrem neuen System von Fujitsu.
Seite 4 Garantie übernommen und jegliche damit verbundene Haftung ausgeschlossen. Markennamen können geschützte Warenzeichen des jeweiligen Herstellers und/oder urheberrechtlich geschützt sein. Ihre Verwendung durch Dritte für eigene Zwecke kann eine Verletzung der Rechte des Inhabers darstellen. Weitere Informationen ﬁnden Sie unter "http://ts.fujitsu.com/terms_of_use.html" Bestell-Nr. Fujitsu Technology Solutions: A26391-K333-Z320-1-19, Ausgabe 2...
Seite 5: Inhaltsverzeichnis
LIFEBOOK T901 Betriebsanleitung Innovative Technologie Anschlüsse und Bedienelemente Wichtige Hinweise Erstinbetriebnahme Ihres Geräts Arbeiten mit dem Notebook Sicherheitsfunktionen Anschließen externer Geräte Aus- und Einbau von Komponenten im Servicefall Einstellungen im BIOS-Setup-Utility Problemlösungen und Tipps Technische Daten Hinweise des Herstellers Stichwörter...
Seite 6 Alle anderen Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Fujitsu Technology Solutions GmbH 2011 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
Seite 7 Länder- und Tastatureinstellungen ........... . 45 Fujitsu Technology Solutions...
Seite 8 Passwortschutz des Betriebssystemstarts ..........85 Fujitsu Technology Solutions...
Seite 9 BIOS-Setup-Utility bedienen ............. 120 Fujitsu Technology Solutions...
Seite 10 Stichwörter ................142 Fujitsu Technology Solutions...
Seite 11: Innovative Technologie
"Anschlüsse und Bedienelemente", Seite Weitere Informationen Windows-Treiber für Ihr Gerät ﬁnden Sie auf unserer Internetseite. Werkseitig unterstützt Ihr Gerät keine anderen Betriebssysteme. Fujitsu Technology Solutions übernimmt keine Haftung bei der Verwendung anderer Betriebssysteme. Softwarebezogene Teile dieser Anleitung beziehen sich auf Microsoft-Produkte, falls sie zum Lieferumfang gehören.
Seite 12: Darstellungsmittel
Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit/Regularien" Taste kennzeichnet eine Taste auf der Tastatur, z. B: Diese Schrift kennzeichnet Begriffe und Texte, die betont oder hervorgehoben werden, z. B.: Gerät nicht ausschalten Fujitsu Technology Solutions...
Seite 13: Anschlüsse Und Bedienelemente
12 = ScrollWheel 4 = Ein-/Ausschalter 13 = Umgebungslichtsensor 5 = Statusanzeigen 14 = Fingerprint-Sensor 6 = Lautsprecher 15 = Scroll Sensor 7 = Tastatur 16 = Mikrofonanschluss 8 = Mikrofon 17 = Kopfhöreranschluss 9 = Ein-/Ausschalter für Funkkomponenten Fujitsu Technology Solutions...
Seite 14 Anschlüsse und Bedienelemente Linke Seite 1 = Gleichspannungsbuchse (DC IN) 5 = SmartCard-Leser 2 = HDMI-Anschluss 6 = Speicherkarten-Steckplatz 3 = Firewire-Anschluss 7 = ExpressCard-Steckplatz 4 = USB-Anschluss (USB 3.0) Fujitsu Technology Solutions...
Seite 15 3 = USB-Anschluss (USB 2.0) 2.0, Anytime USB charge) SIM-Karten-Steckplatz und VGA-Bildschirmanschluss sind durch Abdeckungen geschützt. Rechte Seite 1 = Steckplatz für Stift 3 = Modulschacht mit optischem Laufwerk 2 = Befestigungsöse für die Stiftschnur 4 = Auswurfhebel für Modulschacht Fujitsu Technology Solutions...
Seite 16 Anschlüsse und Bedienelemente Unterseite 1 = Lüftungsschlitzabdeckung 3 = Servicefach Speicher 2 = Anschluss für Port-Replikator 4 = Akku Fujitsu Technology Solutions...
Seite 17: Wichtige Hinweise
110. Dieses Notebook entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik. Falls Sie Fragen haben, ob Sie das Notebook in der vorgesehenen Umgebung aufstellen können, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unsere Hotline/Service Desk. Fujitsu Technology Solutions...
Seite 18: Zusätzliche Sicherheitshinweise Für Geräte Mit Funkkomponenten
Energie sparen unter Windows ► Nutzen Sie die möglichen Energiesparfunktionen, wie im Kapitel "Energiesparfunktionen nutzen", Seite 63 beschrieben. Unterwegs mit dem Notebook MobilerBetrieb Hinweise Transport Notebook Beachten Sie die folgenden Hinweise, wenn Sie mit Ihrem Notebook reisen. Fujitsu Technology Solutions...
Seite 19: Vor Dem Reiseantritt
► Ziehen Sie die Netzstecker des Netzadapters und aller externen Geräte aus den Steckdosen. ► Ziehen Sie die Netzadapterleitung und die Datenleitungen aller externen Geräte ab. ► Schließen Sie den LCD-Bildschirm. ► Verwenden Sie für den Transport eine geeignete Notebook-Tasche, die Schutz gegen Stoß und Schlag gewährt. Fujitsu Technology Solutions...
Seite 20: Notebook Reinigen
Bei starker Verschmutzung verwenden Sie ein feuchtes Tuch, das Sie in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen haben. Die Tastatur und das Touchpad, falls vorhanden, können Sie mit Desinfektionstüchern reinigen. Achten Sie darauf, dass keine Feuchtigkeit ins Innere des Geräts gelangt! Fujitsu Technology Solutions...
Seite 21: Erstinbetriebnahme Ihres Geräts
Gerät auspacken und überprüfen Wenn Sie Transportschäden feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle! ► Packen Sie alle Teile aus. Verpackung Transport ► Prüfen Sie das Gerät auf sichtbare Transportschäden. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu Technology Solutions...
Seite 22: Stellplatz Auswählen
Land zugelassen ist, in dem sie verwendet wird. ► Schließen Sie die Netzleitung (1) an den Netzadapter an. ► Schließen Sie die Netzleitung (2) an eine Steckdose an. ► Schließen Sie die Netzadapterleitung (3) an die Gleichspannungsbuchse (DC IN) des Geräts an. Fujitsu Technology Solutions...
Seite 23: Gerät Zum Ersten Mal Einschalten
► Befolgen Sie während der Installation die Anweisungen am Bildschirm. Wenn auf Ihrem Gerät ein Windows-Betriebssystem installiert ist, ﬁnden Sie weitere Informationen zum System sowie Treiber, Hilfsprogramme, Updates, Handbücher usw. auf Ihrem Gerät oder im Internet unter "http://ts.fujitsu.com/support". Fujitsu Technology Solutions...
Seite 24: Arbeiten Mit Dem Notebook
Wie Sie externe Geräte (z. B. Maus, Drucker) an das Notebook anschließen, ist im Kapitel "Anschließen externer Geräte", Seite 102 beschrieben. Beachten Sie die Hinweise im Kapitel "Wichtige Hinweise", Seite Statusanzeigen Statusanzeigen Symbole Die Statusanzeigen geben Auskunft über die Zustände der Stromversorgung, der Laufwerke und der Tastaturfunktionen usw. Fujitsu Technology Solutions...
Seite 25 Tastewird das obere, linke Zeichen ausgegeben. Anzeige Rollen (Scroll Lock) Die Anzeige leuchtet: Die Tastenkombination wurde gedrückt. Die Bedeutung hängt vom jeweiligen Anwendungsprogramm ab. Anzeige Lock Workstation Die Anzeige leuchtet: Ihr Arbeitsplatz ist mit Hilfe der Sicherheitsfunktionen des Notebooks gesperrt. Fujitsu Technology Solutions...
Seite 26: Notebook Öffnen
Arbeiten mit dem Notebook Notebook öffnen ► Drücken Sie auf den Entriegelungsknopf (1) und klappen Sie den LCD-Bildschirm nach oben (2). Fujitsu Technology Solutions...
Seite 27: Notebook Einschalten
Start - (Einstellungen) - Systemsteuerung - System and Security - Energieoptionen Wenn Sie ein Passwort vergeben haben, müssen Sie dieses bei Aufforderung eingeben, damit das Betriebssystem gestartet wird. Nähere Informationen dazu ﬁnden Sie im Kapitel "Sicherheitsfunktionen", Seite Fujitsu Technology Solutions...
Seite 28: Notebook Variabel Nutzen
Beachten Sie, dass der Bildschirm sich nicht vollständig um seine eigene Achse drehen lässt! Vom Notebook zum Tablet-PC ► Drücken Sie auf den Entriegelungsknopf und klappen Sie den LCD-Bildschirm ein Stück nach oben. ► Drehen Sie den Haken von Position 1 in Position 2. Fujitsu Technology Solutions...
Seite 29 ► Bringen Sie den Bildschirm in eine senkrechte Position. ► Fassen Sie den Bildschirm möglichst weit unten an beiden Seiten. Drehen Sie den Bildschirm in Pfeilrichtung nach links oder nach rechts. Zu Beginn ist ein kleiner Widerstand spürbar, danach erfolgt die Drehung leicht und reibungslos. Fujitsu Technology Solutions...
Seite 30 ► Drehen Sie den Bildschirm weiter, bis er um 180° gewendet ist und das Scharnier einrastet. ► Klappen Sie jetzt den Bildschirm nach unten, sodass die Rückseite des Bildschirms auf der Tastatur auﬂiegt und der Haken einrastet. Der Bildschirm ist jetzt sicher in der Tablet-Position befestigt. Fujitsu Technology Solutions...
Seite 31: Bildschirmausrichtung Wählen (Hochformat Oder Querformat)
Diese Einstellungen können Sie im Fujitsu-Menü oder unter Start - (Einstellungen -) Systemsteuerung - Hardware und Sound - Display - Einstellungen ändern. In der Auswahl Fujitsu Tablet Steuerung im Fujitsu-Menü sind Proﬁle für den Betrieb mit unterschiedlichen Bildschirmausrichtungen hinterlegt. Diese Proﬁle sind mit Standardkonﬁgurationen voreingestellt und können beliebig geändert werden.
Seite 32 Achten Sie auf die Drehrichtung in der nachfolgenden Beschreibung! Für Beschädigungen, die beim Drehen in die falsche Richtung entstehen, können keine Garantieleistungen gewährt werden. Die Rotationsanzeige zeigt an, in welche Richtung der Bildschirm zurück an seine Ausgangsposition gedreht werden muss: Fujitsu Technology Solutions...
Seite 33 ► Fassen Sie den Bildschirm möglichst weit unten an beiden Seiten und drehen Sie den Bildschirm in die Richtung, die die Rotationsanzeige anzeigt. Die Drehung erfolgt leicht und reibungslos. ► Drehen bzw. schieben Sie den Bildschirm weiter, bis er um 180° gewendet ist und das Scharnier einrastet. Fujitsu Technology Solutions...
Seite 34: Notebook Ausschalten
Position (1) in Position (2). Notebook ausschalten Notebook ► Beenden Sie alle Anwendungen und dann das Betriebssystem (siehe "Handbuch zum Betriebssystem"). ► Schieben Sie den Ein-/Ausschalter nach rechts. Der Ein-/Ausschalter kehrt automatisch in seine Ausgangsposition zurück. Fujitsu Technology Solutions...
Seite 35: Notebook Schließen
Menütexte, Tastaturbelegung und Handschriftenerkennung eingestellt. Sprachvariante für Menütexte wählen Sprachvariante wählen:fürMenütexte ► Klicken Sie auf Systemsteuerung – Datums-, Zeit-, Sprach- und Regionaleinstellungen – Regions- und Sprachoptionen. ► Wählen Sie auf der Registerkarte Regionale Einstellungen die gewünschte Sprache aus. Fujitsu Technology Solutions...
Seite 36: Sprachvariante Für Handschriftenerkennung Und Tastatur Wählen
Die Handschriftenerkennung unter Windows 7 unterstützt zur Zeit folgende Sprachen: Englisch, Deutsch, Französisch, Italienisch, Japanisch, Koreanisch, Chinesisch (traditional und simpliﬁed), Niederländisch, Portugiesisch, Spanisch, Brasilianisch, Norwegisch (Bokmål und Nynorsk), Schwedisch, Finnisch, Dänisch, Polnisch, Rumänisch, Serbisch (Kyrillisch und Latein), Katalanisch, Russisch, Tschechisch und Kroatisch. Fujitsu Technology Solutions...
Seite 37: Lcd-Bildschirm
LCD-Bildschirm LCD-Bildschirm Hinweise In Notebooks der Fujitsu Technology Solutions GmbH werden hochwertige TFT-Bildschirme eingebaut. TFT-Bildschirme werden technisch bedingt für eine speziﬁsche Auﬂösung hergestellt. Eine optimale und scharfe Darstellung kann nur in der für den jeweiligen TFT-Bildschirm bestimmten Auﬂösung gewährleistet werden. Eine von der Speziﬁkation abweichende Bildschirmauﬂösung kann zu einer unscharfen Darstellung führen.
Seite 38: Finger Verwenden
► Berühren Sie mit der Fingerspitze den Bildschirm und bewegen Sie den Finger in die gewünschte Richtung. Blättern ► Streichen Sie schnell mit einem Finger über den Bildschirm nach oben, unten, links oder rechts, um in Bildschirmen zu navigieren oder schnell durch Dokumente zu blättern. Fujitsu Technology Solutions...
Seite 39: Zusammenschieben Und Auseinanderziehen
► Berühren Sie zwei Ecken eines Bilds auf dem Bildschirm, und drehen Sie das Bild an den Ecken mit Ihren Fingen im oder gegen den Uhrzeigersinn. Ansicht vergrößern ► Positionieren Sie zwei Finger auf dem Touchscreen und bewegen Sie diese auseinander. Fujitsu Technology Solutions...
Seite 40: Ansicht Verkleinern
Verwenden Sie als Ersatz keine Spitzen, die nicht speziell für Ihr Notebook entwickelt wurden. Tauschen Sie die Stiftspitze aus, falls diese abgenutzt ist. Für verkratzte Bildschirme werden keine Garantieleistungen gewährt. Achten Sie beim Schreiben darauf, dass Sie die Bildschirmoberﬂäche nicht verkratzen (z. B. durch Armbanduhr, Armband). Fujitsu Technology Solutions...
Seite 41 Bildschirm gedrückt halten. Das gewünschte Objekt/Fenster verschieben. Kontextmenü Mit der rechten Maustaste klicken. Mit dem Stift auf das gewünschte öffnen Element tippen.und den Stift einen Moment auf dem Element ruhen lassen. Cursor bewegen Stiftspitze direkt auf den Bildschirm setzen. Fujitsu Technology Solutions...
Seite 42: Stift Einstellen
Stift einstellen Betriebssystem Menü Windows XP Unter Fujitsu Pen Settings oder Tablet - und Stifteinstellungen in der Systemsteuerung können Sie verschiedene Einstellungen für den Stift vornehmen (z. B. Druckempﬁndlichkeit). Windows 7 Unter Hardware und Sound - Stift- und Eingabegeräte in der Systemsteuerung können Sie verschiedene Einstellungen für den Stift vornehmen...
Seite 43: Stiftspitze Auswechseln
Um zu verhindern, dass der Stift herunterfällt oder dass Sie ihn verlieren, sollten Sie ihn mit der Stiftschnur befestigen. ► Befestigen Sie das Ende der Stiftschnur mit der kleineren Schlaufe am Stift. ► Befestigen Sie das Ende der Stiftschnur mit der größeren Schlaufe am Notebook. Fujitsu Technology Solutions...
Seite 44: Gerät Als Notebook Verwenden
► Tippen Sie einmal auf das Touchpad oder drücken Sie einmal die linke Taste. Das Objekt ist ausgewählt. Befehl ausführen ► Bewegen Sie den Zeiger auf das gewünschte Feld. Touchpad ► Tippen Sie zweimal auf das Touchpad oder drücken Sie zweimal die linke Taste. Der Befehl wird ausgeführt. Fujitsu Technology Solutions...
Seite 45: Objekt Ziehen
Fingerbewegung im aktiven Fenster (z. B. auf einer Webseite) nach oben oder unten scrollen oder in einem Dokument vorwärts und rückwärts blättern. Es ermöglicht Ihnen somit ein angenehmes Anzeigen und Lesen von Webseiten, Dokumenten und Fensterinhalten. Fujitsu Technology Solutions...
Seite 46: Nach Unten Scrollen Oder Weiterblättern
Seite. Tastatur Tastatur NumerischesTastaturfeld Ziffernblock Tasten Die Tastatur Ihres Notebook unterliegt durch die normale Benutzung einem fortwährenden Verschleiß. Besonders die Beschriftung der Tastatur ist höchsten Belastungen ausgesetzt. Über den Nutzungszeitraum des Notebook kann sich die Tastaturbeschriftung abnutzen. Fujitsu Technology Solutions...
Seite 47 Funktionen der Tasten sind im Handbuch zu Ihrem Anwendungsprogramm beschrieben. Die nachfolgende Abbildung zeigt, wie Sie bei mehrfach beschrifteten Tasten ein Zeichen ausgeben. Das Beispiel gilt dann, wenn die Großschreibtaste (Caps Lock) nicht aktiviert ist. Die Abbildung kann von Ihrer Gerätevariante abweichen. Alt Gr Fujitsu Technology Solutions...
Seite 48 Die Cursor-Tasten bewegen den Cursor entsprechend der Pfeilrichtung nach oben, nach unten, nach links oder nach rechts. Cursor-Tasten Schreibmarkensteuerung Starttaste Die Starttaste ruft das Startmenü von Windows auf. Starttaste Menütaste Die Menütaste ruft das Menü für das markierte Objekt auf. Fujitsu Technology Solutions...
Seite 49: Virtueller Ziffernblock
Windows. In anderen Betriebssystemen und bei einigen Gerätetreibern können einige der nachfolgenden Tastenkombinationen außer Funktion sein. Tastenkombinationen werden wie folgt eingegeben: ► Halten Sie die erste Taste der Tastenkombination gedrückt. ► Drücken Sie gleichzeitig die für die Funktion erforderliche Taste oder Tasten. Fujitsu Technology Solutions...
Seite 50 Diese Tastenkombination schaltet das Touchpad ein oder aus. Bildschirmhelligkeit verringern Diese Tastenkombination verringert die Bildschirmhelligkeit Bildschirmhelligkeit erhöhen Diese Tastenkombination erhöht die Bildschirmhelligkeit. Lautstärke verringern Diese Tastenkombination verringert die Lautstärke der eingebauten Lautsprecher. Lautstärke erhöhen Diese Tastenkombination erhöht die Lautstärke der eingebauten Lautsprecher. Fujitsu Technology Solutions...
Seite 51 Die gleichzeitige Ansteuerung beider externen Bildschirme am Port-Replikator ist über die Tastenkombination nicht möglich. Ablaufende Operation abbrechen Diese Tastenkombination bricht eine ablaufende Operation ab, ohne Ctrl den Zeilenspeicher zu löschen. Negativer Tabulatorsprung Diese Tastenkombination bewegt den Cursor zum vorhergehenden Tabulatorstopp. Fujitsu Technology Solutions...
Seite 52: Tablet-Tasten
Ihr Notebook ist mit fünf multifunktionalen Tablet-Tasten ausgestattet. Sie können auf einfachen Tastendruck auf dem Bildschirm navigieren bzw. vorbelegte oder selbst gewählte Anwendungen aufrufen. Die Tablet-Tasten haben in den verschiedenen Modi unterschiedliche Aufgaben. Sie können sie zusätzlich noch individuell programmieren, siehe "Tablet-Tasten programmieren", Seite Fujitsu Technology Solutions...
Seite 53 Fujitsu Menü aufrufen Wenn Sie die diese Tablet-Taste zweimal kurz hintereinander drücken, erscheint das Menü Fujitsu Menü auf Ihrem Bildschirm. Mit dem Menü Fujitsu Menü können Sie bestimmte Systemeinstellungen ändern. Wenn Sie diese Tablet-Taste im Schlaf- oder Aus-Zustand drücken, erscheint die Akkuladeanzeige.
Seite 54 Sicherheitstaste 2 zum Eingeben des Passworts. Sicherheitstaste 3 zum Eingeben des Passworts. Sicherheitstaste 4 zum Eingeben des Passworts. Sicherheitstaste zum Bestätigen des eingegebenen Passworts. Ausführliche Informationen zur Nutzung der Sicherheitsfunktionen erhalten Sie im Abschnitt "Sicherheitsfunktion der Tablet-Tasten nutzen", Seite 100. Fujitsu Technology Solutions...
Seite 55 Sperren des Systems • bei der Rückkehr aus dem Power-Management Wenn Sie nach dem Anmelden an das System die Tablet-Taste zwei Sekunden gedrückt halten, wird der Windows Task-Manager oder – im Netzwerk – das Sicherheitsfenster geöffnet. Fujitsu Technology Solutions...
Seite 56: Tastenkombinationen
Gehen Sie dabei wie folgt vor: ► Wählen Sie in der Systemsteuerung die Option für die Einstellungen der Tablet-Tasten und des Stifts. ► Folgen Sie den Anweisungen am Bildschirm und programmieren Sie die Tablet-Tasten nach Ihren Wünschen. Fujitsu Technology Solutions...
Seite 57: Webcam
Im mobilen Einsatz versorgt der eingebaute Akku das Notebook mit der erforderlichen Energie. Sie können die Lebensdauer des Akkus erhöhen, wenn Sie den Akku sachgerecht pﬂegen. Die durchschnittliche Lebensdauer eines Akkus beträgt etwa 500 Lade-/Entladezyklen. Wenn Sie die verfügbaren Energiesparfunktionen nutzen, können Sie die Betriebszeit des Akkus erhöhen. Fujitsu Technology Solutions...
Seite 58: Akku Auﬂaden, Pﬂegen Und Warten
Um die optimale Ladekapazität des Akkus nutzen zu können, sollten Sie den Akku vollständig entladen und anschließend wieder auﬂaden. Wenn Sie Akkus längere Zeit nicht benutzen, nehmen Sie die Akkus aus dem Notebook. Lagern Sie die Akkus nicht im Gerät! Fujitsu Technology Solutions...
Seite 59: Akku Aus- Und Einbauen
Arbeiten mit dem Notebook Akku aus- und einbauen Verwenden Sie nur Akkus, die von Fujitsu Technology Solutions für Ihr Notebook freigegeben wurden. Wenden Sie keine Gewalt an, wenn Sie einen Akku ein- oder ausbauen. Achten Sie darauf, dass keine Fremdkörper in die Akku-Anschlüsse gelangen.
Seite 60: Akku Einbauen
Arbeiten mit dem Notebook Akku einbauen ► Setzen Sie den Akku an der Kante an (1). ► Drücken Sie den Akku in das Akkufach, bis er einrastet (2). Fujitsu Technology Solutions...
Seite 61: Akkus Mit Einer Kapazität Von 5800 Mah Oder 6200 Mah
LED-Anzeige Ladezustand Grün Akku ist zwischen 50 % und 100 % geladen. Orange Akku ist zwischen 13 % und 49 % geladen. Akku ist zwischen 1 % und 12 % geladen. LED leuchtet nicht Akku ist leer. Fujitsu Technology Solutions...
Seite 62: Module
Task-Leiste und dann auf Beenden oder Auswählen - Beenden. Anschließend können Sie das Modul ohne weiteres herausnehmen. Modul ausbauen Modul Laufwerk Leereinschub ► Drücken Sie den Entriegelungshebel in Pfeilrichtung (1). ► Ziehen Sie jetzt das Modul aus dem Modulschacht heraus. Fujitsu Technology Solutions...
Seite 63: Modul Einbauen
• Lagern Sie die den Datenträger nicht an zu warmen oder feuchten Orten. Sie können im Laufwerk Datenträger mit einem Durchmesser von 8 oder 12 cm verwenden. Bei einem Datenträger minderer Qualität können Vibrationen und Lesefehler auftreten. Fujitsu Technology Solutions...
Seite 64: Cd/Dvd-Anzeige
► Ziehen Sie die Laufwerksschublade (2) vorsichtig ganz heraus. ► Legen Sie den Datenträger mit der beschrifteten Seite nach oben in die Laufwerksschublade. oder ► Entnehmen Sie einen eingelegten Datenträger. ► Schieben Sie die Laufwerksschublade wieder zu, bis sie spürbar einrastet. Fujitsu Technology Solutions...
Seite 65: Manuelle Entnahme (Notentnahme)
► Schalten Sie Ihr Notebook aus. ► Drücken Sie mit einem Stift oder einem Draht (z. B. Büroklammer) fest in die Öffnung (1). Die Laufwerksschublade springt auf. Sie können die Laufwerksschublade (2) nun aus dem Laufwerk herausziehen. Fujitsu Technology Solutions...
Seite 66: Gehäusedeckel Zur Staubentfernung Aus- Und Einbauen (Lüftungsschlitzabdeckung)
► Reinigen Sie die Staubkammer mit einem trockenen Pinsel. ► Setzen Sie die Lüftungsschlitzabdeckung in den Einbauplatz (1) und achten Sie darauf, dass sie spürbar einrastet. ► Schließen Sie den Ausbau ab, siehe Kapitel "Komponentenausbau abschließen", Seite 118. Fujitsu Technology Solutions...
Seite 67: Energiesparfunktionen Nutzen
Energiesparmodus gehen. Wenn Sie das Notebook längere Zeit nicht benötigen: ► Verlassen Sie, wenn nötig, den Energiesparmodus durch Mausbewegung, Tasteneingabe oder Einschalten des Notebook. ► Beenden Sie alle geöffneten Programme und fahren Sie dann das Notebook vollständig herunter. Fujitsu Technology Solutions...
Seite 68: Speicherkarten
► Schieben Sie die Speicherkarte vorsichtig in den Steckplatz. Das Schriftfeld muss nach oben zeigen. Wenden Sie keine Gewalt an, da sonst die empﬁndlichen Kontaktﬂächen beschädigt werden können Speicherkarte Die Speicherkarte kann je nach Typ etwas aus dem Steckplatz herausragen. Fujitsu Technology Solutions...
Seite 69: Speicherkarte Entnehmen
Ein ExpressCard-Steckplatz erlaubt den Betrieb von einer ExpressCard/34 oder ExpressCard/54. Lesen Sie die Dokumentation zur ExpressCard und befolgen Sie die Hinweise des Herstellers. Wenden Sie keine Gewalt an, wenn Sie eine ExpressCard ein- oder ausbauen. Achten Sie darauf, dass keine Fremdkörper in den ExpressCard-Steckplatz gelangen. Fujitsu Technology Solutions...
Seite 70: Karte Einsetzen
Steckplatz, bis zum Anschlag bzw. bis sie spürbar einrastet. Wenden Sie keine Gewalt an. Die Karte kann je nach Typ etwas aus dem Steckplatz herausragen. Wie Sie die erforderlichen Treiber installieren, entnehmen Sie bitte der Dokumentation zur Karte. Fujitsu Technology Solutions...
Seite 71: Karte Entnehmen
Wenn Sie ein externes Mikrofon anschließen, wird das interne Mikrofon ausgeschaltet. Wenn Sie einen Kopfhörer oder externe Lautsprecher anschließen, werden die internen Lautsprecher ausgeschaltet. Weitere Informationen zum Anschließen von Kopfhörer und Mikrofon erhalten Sie im Kapitel "Anschließen externer Geräte", Seite 102. Fujitsu Technology Solutions...
Seite 72: Integriertes 56K-Modem
Das Modem kann in folgenden Ländern betrieben werden: Mehrfrequenzwahlverfahren (MFW): Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Großbritannien, Holland, Irland, Island, Italien, Luxemburg, Norwegen, Österreich, Portugal, Schweden, Schweiz und Spanien. Impulswahlverfahren (IWV): Belgien, Frankreich, Holland und Italien. Zusätzlich auch in: Polen, Slowenien, Südafrika und Ungarn. Fujitsu Technology Solutions...
Seite 73: Notebook-Modem An Den Telefonanschluss Anschließen
Eine SIM-Karte (Subscriber Identity Module) ist eine Chipkarte, die in ein Mobiltelefon oder ein Notebook eingelegt wird und zusammen mit einem eingebauten UMTS-Modul den Zugang zu einem Mobilfunknetz ermöglicht. Beachten Sie beim Umgang mit SIM-Karten die Hinweise des Providers. Fujitsu Technology Solutions...
Seite 74: Sim-Karte Einsetzen
Steckplatz (2), bis sie einrastet. ► Schieben Sie die Verriegelung (a) der SIM-Karte in Pfeilrichtung (3). ► Schließen Sie die Gummischutzklappe des SIM-Karten-Steckplatzes. ► Schließen Sie den Einbau ab, siehe Kapitel "Komponentenausbau abschließen", Seite 118. Fujitsu Technology Solutions...
Seite 75: Sim-Karte Entnehmen
118. Optionale Funkkomponenten Wireless LAN / Bluetooth / UMTS Der Einbau einer von der Fujitsu Technology Solutions nicht zugelassenen Funkkomponente macht die für dieses Gerät erteilten Zulassungen ungültig. Je nach bestellter Geräte-Konﬁguration ist Ihr Gerät mit Wireless LAN, Bluetooth und / oder UMTS ausgestattet.
Seite 76: Funkkomponenten Ein- Und Ausschalten
CD zu Ihrer Bluetooth-Software. Nähere Informationen zu UMTS erhalten Sie von Ihrem Service-Provider. WLAN-Zugang einrichten • Voraussetzung: Ein WLAN ist verfügbar und die entsprechenden Zugangsdaten liegen Ihnen vor. Informationen zum Einrichten des WLAN-Zugangs entnehmen Sie der Dokumentation zu Ihrem Betriebssystem. Fujitsu Technology Solutions...
Seite 77: Zugang Über Umts
Antennen. Das optionale UMTS-Modul ist sofort einsatzbereit. Wenn Sie kein UMTS-Modul bestellt haben, können Sie das Zubehör für UMTS-Empfang im Fachhandel oder über Ihren Fujitsu Technology Solutions Händler erwerben. Informationen zum Verbindungsaufbau mit dem UMTS-Netz ﬁnden Sie in der Dokumentation zur verwendeten Hardware.
Seite 78: Ethernet Und Lan
Ihr Port-Replikator ist ein Gerät, mit dessen Hilfe Sie Ihr Notebook schnell an Ihre Peripheriegeräte, wie Bildschirm, Drucker etc., anschließen können. Dazu besitzt der Port-Replikator unter anderem die Standardanschlüsse für Bildschirm, Audio, Maus und Tastatur. Sie müssen lediglich das Notebook andocken, um mit Ihren Peripheriegeräten zu arbeiten. Fujitsu Technology Solutions...
Seite 79: Anschlüsse Am Port-Replikator
2 = USB-Anschlüsse 9 = Stecker des Port-Replikators für den Docking-Anschluss auf der 3 = DisplayPort Unterseite des Notebook 4 = VGA-Bildschirmanschluss 10 = Entriegelungshebel 5 = LAN-Anschluss 11 = Ein-/Ausschalter 6 = Kopfhöreranschluss 7 = Security-Lock-Vorrichtung Fujitsu Technology Solutions...
Seite 80: Port-Replikator Aufstellen
Unterlage. Beachten Sie, dass die Gummifüße des Port-Replikators Abdrücke auf empﬁndlichen Oberﬂächen hinterlassen können. • Stellen Sie den Port-Replikator und den Netzadapter niemals auf eine hitzeempﬁndliche Unterlage. • Der Port-Replikator sollte keinen extremen Umgebungsbedingungen ausgesetzt werden. Schützen Sie den Port-Replikator vor Staub, Feuchtigkeit und Hitze. Fujitsu Technology Solutions...
Seite 81: Notebook An Den Port-Replikator Anschließen
► Drücken Sie auf die hinteren Ecken des Notebook, so dass er einrastet. ► Schließen Sie die Netzadapterleitung an die Gleichspannungsbuchse (DC IN) des Port- Replikators an (1). ► Schließen Sie die Netzleitung an den Netzadapter an (2). ► Schließen Sie die Netzleitung an die Steckdose an (3). Fujitsu Technology Solutions...
Seite 82: Notebook Über Den Port-Replikator Einschalten
► Beenden Sie alle Anwendungen und dann das Betriebssystem (siehe Handbuch zum Betriebssystem). Wenn sich das Notebook nicht ordnungsgemäß herunterfahren lässt, drücken Sie den Ein-/Ausschalter des Port-Replikators etwa vier Sekunden lang. Das Notebook schaltet sich aus. Es kann allerdings zu einem Verlust nicht gespeicherter Daten kommen. Fujitsu Technology Solutions...
Seite 83: Notebook Vom Port-Replikator Trennen
Wenn Sie das Notebook im laufenden Betrieb vom Port-Replikator trennen, können Probleme auftreten. Wir empfehlen Ihnen, das Notebook vorher auszuschalten oder unter Windows die Funktion Start – Pfeilsymbol – Abdocken auszuführen. ► Ziehen Sie die Entriegelung in Pfeilrichtung (1). ► Heben Sie das Notebook ab (2). Fujitsu Technology Solutions...
Seite 84: Sicherheitsfunktionen
Sie sich die Passwörter und bewahren Sie sie sicher auf. Wenn Ihnen die Passwörter verloren gehen, müssen Sie sich an unseren Service Desk wenden. Das Löschen oder Zurücksetzen der Passwörter stellt keinen Garantiefall dar und ist daher kostenpﬂichtig. Fujitsu Technology Solutions...
Seite 85: Kurzübersicht Über Die Sicherheitsfunktionen
Sicherheitsfunktionen Kurzübersicht über die Sicherheitsfunktionen Ausführliche Informationen zur Sicherheits-Ausstattung Ihres Geräts ﬁnden Sie im Handbuch "Professional Notebook", auf der CD/DVD "Drivers & Utilities" oder im Internet unter "http://ts.fujitsu.com/support/". Sicherheitsfunktion Art des Schutzes Vorbereitung Security Lock Mechanisch Kensington Lock Cable (Zubehör) anbringen und abschließen.
Seite 86: Fingerabdruck-Sensor Einrichten
► Bringen Sie den Kensington Lock Cable an der Vorrichtung Ihres Notebook an. Kensington LockCable Security Lock anwenden Mechanische Sicherung Diebstahlschutz Bringen Sie einen weiteren Kensington Lock Cable an Ihrem Port-Replikator an, um auch Ihren Port-Replikator gegen Diebstahl zu sichern. Fujitsu Technology Solutions...
Seite 87: Passwortschutz Im Bios-Setup-Utility Einrichten
BIOS-Setup-Utility, mit dem User-Passwort nur auf einen Teil der Funktionen. Sie können nur dann ein User-Passwort einstellen, wenn bereits ein Supervisor-Passwort vergeben wurde. Wie Sie das BIOS-Setup-Utility aufrufen und bedienen, ist im Kapitel "Einstellungen im BIOS-Setup-Utility", Seite 119 beschrieben. Fujitsu Technology Solutions...
Seite 88: Supervisor- Und User-Passwort Vergeben
► Wählen Sie im Menü Exit den Punkt Save Changes & Exit. ► Wählen Sie Yes und drücken Sie die Eingabetaste. Das Notebook startet neu, und das Passwort ist aufgehoben. Mit dem Supervisor-Passwort heben Sie gleichzeitig die Wirksamkeit des User-Passworts auf. Fujitsu Technology Solutions...
Seite 89: Passwortschutz Des Betriebssystemstarts
Das Notebook startet neu. Es besteht kein Passwortschutz mehr für das System. Passwortschutz für die Festplatte Passwortschutz Das Festplattenpasswort verhindert unbefugten Zugriff auf die Festplattenlaufwerke und wird intern bei jedem Systemstart überprüft. Voraussetzung dafür ist, dass Sie mindestens das Supervisor-Passwort vergeben haben. Fujitsu Technology Solutions...
Seite 90: Festplattenschutz Aktivieren
► Wenn Sie das Passwort für die zweite Festplatte (Drive1) aufheben möchten, markieren Sie im Bereich Drive1 das Feld Set Master Password und gehen genauso vor wie bei der Aufhebung des Passworts für die erste Festplatte (Drive0). Fujitsu Technology Solutions...
Seite 91: Smartcard-Leser
Ort auf, wenn Sie die andere SmartCard unterwegs mit sich führen. Um alle sicherheitsrelevanten Vorteile Ihres Notebooks nutzen zu können, benötigen Sie eine CardOS SmartCard von Fujitsu Technology Solutions. Die SmartCard ist nur mit einer PIN nutzbar, sodass auch bei Verlust der SmartCard maximaler Schutz besteht.
Seite 92: Smartcard Systemlock (Optional)
Number) und PUK (Personal Unblocking Key). Bei SICRYPT- und CardOS-SmartCards sind PIN und PUK auf 12345678 voreingestellt. Bei Fujitsu ist die PIN auf 0000 und die PUK auf administrator voreingestellt. Aus Sicherheitsgründen sollten Sie PIN und PUK unbedingt ändern. Damit auch im laufenden Betrieb geprüft wird, ob die richtige SmartCard gesteckt ist, benötigen Sie eine zusätzliche Software wie z.
Seite 93: Zugriffsrechte Der Smartcards
Bei der Installation von SystemLock wird der erste PC in der Benutzergruppe als "Single PC" eingerichtet. Mit der dabei entstehenden Admin-SmartCard wird die Benutzergruppe gebildet. Jedes weitere Gerät wird bei der Installation von SystemLock als "Group PC" eingerichtet. Die vorhandene Admin-SmartCard wird gesteckt, die Informationen werden Fujitsu Technology Solutions...
Seite 94: Installieren Von Systemlock
Sie darf nur von einem autorisierten Benutzer (Administrator) verwendet werden, um z. B. Benutzerkarten zu initialisieren. Wenn Sie eine Benutzergruppe einrichten wollen, benötigen Sie eine Admin-SmartCard. Diese Admin-SmartCard verwenden Sie, um weitere Systeme zur Benutzergruppe hinzuzufügen. Fujitsu Technology Solutions...
Seite 95: Erstes System Der Benutzergruppe Oder Einzelsystem Für Systemlock Einrichten
► Geben Sie bei der nachfolgenden Meldung eine neue PIN ein. Enter new PIN: Conﬁrm new PIN: Für die neue PUK sind vier- bis achtstellige Zahlen zulässig. Wir empfehlen Ihnen aus Sicherheitsgründen, die PUK bei jeder SmartCard zu ändern und eine achtstellige Zahl zu verwenden. Fujitsu Technology Solutions...
Seite 96 ► Geben Sie zuerst die voreingestellte PUK ein. Enter the PUK: Neue SmartCards haben eine voreingestellte PUK (siehe oben). Wenn Sie eine bereits initialisierte SmartCard neu initialisieren wollen, müssen Sie die PUK kennen, die an diese SmartCard vergeben wurde. Fujitsu Technology Solutions...
Seite 97: System Zu Einer Benutzergruppe Hinzufügen
Admin-SmartCard. Vermerken Sie auf keinen Fall die PIN oder PUK auf der SmartCard! Bewahren Sie die SmartCard und PIN/PUK an einem sicheren Ort auf und schützen Sie sie vor unberechtigtem Zugriff. System zu einer Benutzergruppe hinzufügen SystemLock2 ► Starten Sie das Gerät. Fujitsu Technology Solutions...
Seite 98 ACCESS DENIED = Sie haben die PIN falsch bestätigt. Sie werden dann aufgefordert, noch einmal die neue PIN einzugeben und zu bestätigen. Nach drei Fehlversuchen wird die SmartCard gesperrt und kann nur mit der PUK wieder aktiviert werden. Enter the PUK: Fujitsu Technology Solutions...
Seite 99: Administrator-Funktionen Ausführen
► Wenn Sie keine weitere SmartCard initialisieren wollen, drücken Sie und entnehmen Sie die Admin-SmartCard. Administrator-Funktionen ausführen Wenn Sie einen internen SmartCard-Leser besitzen, können Sie das Gerät durch Einsetzen der SmartCard einschalten. Wenn Sie das Gerät mit dem Ein-/Ausschalter einschalten, erscheint folgende Meldung: SystemLock Fujitsu Technology Solutions...
Seite 100 ► Drücken Sie die gewünschte Funktionstaste. Sie erhalten folgende Meldung: Remove the SmartCard. ► Entnehmen Sie die Admin-SmartCard. Insert a SmartCard. Bewahren Sie die Admin-SmartCard an einem sicheren Ort auf und schützen Sie sie vor unberechtigtem Zugriff. Fujitsu Technology Solutions...
Seite 101 SmartCard wird benötigt, um eine gesperrte SmartCard wieder zu aktivieren. ► Entnehmen Sie die User-SmartCard und beschriften Sie diese, z. B. mit dem Namen des Benutzers. Vermerken Sie aber auf keinen Fall die PIN auf der SmartCard! Fujitsu Technology Solutions...
Seite 102: Remote Freischaltung
Der Freischaltcode kann nur einmal zum Starten des Geräts verwendet werden; er verfällt sofort, wenn das Gerät startet. Wenn Sie das Gerät ausschalten und erneut ohne Ihre SmartCard starten wollen, müssen Sie die zuvor beschriebene Prozedur jedesmal wiederholen. Fujitsu Technology Solutions...
Seite 103: Gerät Mit Systemlock Einschalten
SystemLock deinstallieren ► Starten Sie das Gerät. SystemLock ► Folgen Sie den Anweisungen, wie im Abschnitt "Administrator-Funktionen ausführen", Seite 95 beschrieben. Wählen Sie "Uninstall" zum Deinstallieren von SystemLock. Sie können anschließend das Gerät wieder ohne SmartCard betreiben. Fujitsu Technology Solutions...
Seite 104: Fehlermeldungen
Starten Ihres Geräts über die Tablet-Tasten eingeben. Supervisor-Passwort vergeben ► Wählen Sie Start - Ausführen. ► Geben Sie in die Eingabeaufforderung folgende Information ein: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE. ► Bestätigen Sie mit Enter ► Folgen Sie den Anweisungen am Bildschirm.
Seite 105: Passwörter Über Die Tablet-Tasten Eingeben
► Wählen Sie den Eintrag Disabled, um das TPM zu deaktivieren. ► Wählen Sie im Menü Exit die Möglichkeit Exit Saving Changes. ► Drücken Sie die Eingabetaste ertaste und wählen Sie Yes. Das Notebook startet neu, und das TPM ist deaktiviert. Fujitsu Technology Solutions...
Seite 106: Anschließen Externer Geräte
Geräte vom Notebook trennen 1. Das Notebook und alle externen Geräte ausschalten. 2. Den Netzstecker des Notebook und aller betroffenen Geräte aus den Steckdosen ziehen. 3. Die Leitungen für alle externen Geräte entsprechend den Anweisungen lösen. Geräte Peripheriegeräte Fujitsu Technology Solutions...
Seite 107: Externen Bildschirm Anschließen
► Schalten Sie zuerst den externen Bildschirm und dann das Notebook ein. Sie können auch zwischen dem externen Bildschirm und dem LCD-Bildschirm des Notebook hin- und herschalten, siehe Kapitel "Tastenkombinationen", Seite Sie können dasselbe Bild auf dem externen Bildschirm und dem LCD-Bildschirm des Notebook gleichzeitig anzeigen. Fujitsu Technology Solutions...
Seite 108: Externen Bildschirm Am Displayport Anschließen
► Schalten Sie zuerst den externen Bildschirm und dann das Notebook ein. Sie können auch zwischen dem externen Bildschirm und dem LCD-Bildschirm des Notebook hin- und herschalten, siehe Kapitel "Tastenkombinationen", Seite Sie können dasselbe Bild auf dem externen Bildschirm und dem LCD-Bildschirm des Notebook gleichzeitig anzeigen. Fujitsu Technology Solutions...
Seite 109: Hdmi-Anschluss
► Wählen Sie Startsymbol – (Einstellungen) – Systemsteuerung – Hardware und Sound – Sound. ► Markieren Sie Realtek HDMI Output. ► Wählen Sie Eigenschaften – Unterstützte Formate. ► Deaktivieren Sie die Einstellungen DTS Audio und Dolby Digital. ► Bestätigen Sie die Einstellungen mit OK. Fujitsu Technology Solutions...
Seite 110: Usb-Geräte Anschließen
Weitere Informationen ﬁnden Sie in der Dokumentation zu den USB-Geräten. ► Schließen Sie die Datenleitung an das externe Gerät an. ► Schließen Sie die Datenleitung an einen USB-Anschluss des Notebook an. Gerätetreiber USB-Geräte werden automatisch von Ihrem Betriebssystem erkannt und installiert. Fujitsu Technology Solutions...
Seite 111: Usb-Anschluss Mit Auﬂadefunktion (Anytime Usb Charge)
► Klicken Sie in der Taskleiste mit der linken Maustaste auf das Symbol für das sichere Entfernen der Hardware. ► Wählen Sie das Gerät aus, das Sie stoppen und entfernen möchten. ► Drücken Sie die Eingabetaste. Ein Dialogfeld zeigt Ihnen an, dass Sie das Gerät nun bedenkenlos entfernen können. Fujitsu Technology Solutions...
Seite 112: Firewire-Geräte Anschließen
Über den Mikrofonanschluss/Line In können Sie ein externes Mikrofon, einen MiniDisc-Player, MP3-Player, CD-Player oder ein Kassettendeck an Ihr Notebook anschließen. ► Schließen Sie das Audiokabel an das externe Gerät an. ► Schließen Sie das Audiokabel am Mikrofonanschluss/Line In des Notebook an. Fujitsu Technology Solutions...
Seite 113: Kopfhöreranschluss
Die internen Lautsprecher werden ausgeschaltet. Wenn Sie eine Leitung im Fachhandel kaufen, beachten Sie folgenden Hinweis: Der Kopfhöreranschluss an Ihrem Notebook ist eine "3,5 mm Klinkenbuchse". Wenn Sie Kopfhörer oder Lautsprecher anschließen wollen, brauchen Sie einen "3,5 mm Klinkenstecker". Fujitsu Technology Solutions...
Seite 114: Aus- Und Einbau Von Komponenten Im Servicefall
Verwendete Geräte und Werkzeuge müssen frei von statischer Auﬂadung sein. • Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. • Fassen Sie die Baugruppen nur am Rand an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. Fujitsu Technology Solutions...
Seite 115: Komponentenausbau Vorbereiten
► Drehen Sie das Gerät um und legen Sie es auf eine stabile, ebene und saubere Unterlage. Legen Sie gegebenenfalls ein rutschfestes Tuch auf diese Unterlage, um Kratzer am Gerät zu vermeiden. ► Bauen Sie den Akku aus, siehe "Akku ausbauen", Seite Fujitsu Technology Solutions...
Seite 116: Speichererweiterung Aus- Und Einbauen
Ihnen nach dem Ausschalten des Notebook eine Stunde zu warten, bevor Sie Speichermodule aus- oder einbauen. Es besteht sonst Verbrennungsgefahr! Da einige elektrostatisch empﬁndliche Bauteile offen liegen, beachten Sie bitte das Kapitel "Hinweise zum Einbauen und Ausbauen von Baugruppen und Bauelementen", Seite 110. Fujitsu Technology Solutions...
Seite 117: Abdeckung Entfernen
► Ziehen Sie die Abdeckung in Pfeilrichtung vom Notebook ab (2). Speichermodul ausbauen ► Drücken Sie die beiden Halteklammern vorsichtig nach außen (1). Speichererweiterung Speichermodul Das Speichermodul klappt nach oben (2). ► Ziehen Sie das Speichermodul in Pfeilrichtung aus dem Einbauplatz (3). Fujitsu Technology Solutions...
Seite 118: Speichermodul Einbauen
► Befestigen Sie die Abdeckung mit den Schrauben (2). ► Bauen Sie den Akku wieder ein (siehe "Akku aus- und einbauen", Seite 55). ► Stellen Sie das Notebook wieder richtig herum auf eine ebene Fläche. ► Schließen Sie die zuvor gelösten Leitungen wieder an. Fujitsu Technology Solutions...
Seite 119: Festplatte Aus- Und Einbauen
Bewahren Sie die Schrauben sorgfältig auf. Wenn Sie mehrere Bauteile gleichzeitig ausbauen, bewahren Sie die Schrauben für die einzelnen Bauteile getrennt voneinander auf. Wenn Sie die falschen Schrauben einbauen, können Bauteile beschädigt werden. ► Heben Sie die Abdeckung vom Notebook ab (2). Fujitsu Technology Solutions...
Seite 120: Festplatte Ausbauen
Aus- und Einbau von Komponenten im Servicefall Festplatte ausbauen ► Entfernen Sie die Schraube (1): ► Ziehen Sie die Festplatte an der Ziehhilfe in Pfeilrichtung (2), bis die Kontakte ausrasten. ► Nehmen Sie die Festplatte aus dem Festplattenfach (3). Fujitsu Technology Solutions...
Seite 121: Festplatte Einbauen
Aus- und Einbau von Komponenten im Servicefall Festplatte einbauen ► Setzen Sie die Festplatte in das Festplattenfach ein (1). ► Schieben Sie die Festplatte an der Ziehhilfe in Pfeilrichtung (2), bis die Kontakte einrasten. ► Befestigen Sie die Schraube (3). Fujitsu Technology Solutions...
Seite 122: Abdeckung Befestigen
Sie Ihr Gerät wie nachfolgend beschrieben auf die Wiederinbetriebnahme vor: ► Bauen Sie den Akku wieder ein, siehe "Akku einbauen", Seite ► Stellen Sie das Notebook wieder richtig herum auf eine ebene Fläche. ► Schließen Sie die zuvor gelösten Leitungen wieder an. Fujitsu Technology Solutions...
Seite 123: Einstellungen Im Bios-Setup-Utility
► Drücken Sie die Funktionstaste ► Wenn ein Passwort vergeben ist, geben Sie das Passwort ein und drücken Sie die Eingabetaste. Wenn Sie das Passwort vergessen haben, wenden Sie sich bitte an Ihren Systemverwalter bzw. an unseren Service. Das BIOS-Setup-Utility startet. Fujitsu Technology Solutions...
Seite 124: Bios-Setup-Utility Bedienen
Die beim Aufruf des BIOS-Setup-Utility gültigen Einstellungen bleiben wirksam. Das BIOS-Setup-Utility wird beendet und das Notebook startet neu. Load Setup Defaults – Standardeinträge übernehmen ► Um die Standardeinträge für alle Menüs des BIOS-Setup-Utility zu übernehmen, wählen Sie Load Setup Defaults und Yes. Fujitsu Technology Solutions...
Seite 125: Discard Changes - Änderungen Verwerfen, Ohne Das Bios-Setup-Utility Zu Verlassen
Sie Exit Saving Changes und Yes. Save Changes and Power Off ► Um die Änderungen zu speichern und Ihr Gerät auszuschalten, wählen Sie Save Changes and Power Off und Yes. Die Änderungen werden gespeichert. Ihr Gerät wird heruntergefahren. Fujitsu Technology Solutions...
Seite 126: Problemlösungen Und Tipps
Spiele-Software, z. B. 3D-Graﬁken, zu einer gegenüber einem Desktop PC leicht verminderten Funktionalität kommen. Eine Aktualisierung von Treibern, die nicht von Fujitsu Technology Solutions freigegeben sind, kann unter Umständen zu Performanceverlusten, Datenverlust und Fehlfunktionen führen. Freigegebene Treiber und aktuelle BIOS-Versionen können Sie herunterladen unter: "http://ts.fujitsu.com/support/downloads.html"...
Seite 127: Die Uhrzeit Oder Das Datum Des Notebook Stimmen Nicht
Der LCD-Bildschirm des Notebook bleibt dunkel LCD-Bildschirm DunklerLCD-Bildschirm Ursache Fehlerbehebung Bildschirm ist ausgeschaltet. ► Drücken Sie eine Taste oder berühren Sie das Touchpad. Externer Bildschirm oder Fernsehgerät ► Drücken Sie die Tastenkombination für das angeschlossen. Umschalten der Bildschirmausgabe, siehe "Tastenkombinationen", Seite Fujitsu Technology Solutions...
Seite 128: Die Anzeige Am Lcd-Bildschirm Des Notebook Ist Schlecht Lesbar
Bildschirm und an der Steckdose angeschlossen ist. ► Prüfen Sie, ob die Datenleitung ordnungsgemäß an das Notebook und an den externen Bildschirm (sofern Stecker vorhanden) angeschlossen ist. ► Schalten Sie den externen Bildschirm und das Notebook ein. Fujitsu Technology Solutions...
Seite 129: Die Anzeige Am Externen Bildschirm Erscheint Nicht Oder Wandert
Stifteinstellungen in der Systemsteuerung, siehe "Stift einstellen", Seite 38 "Stift kalibrieren", Seite Windows 7 ► Kalibrieren Sie den Stift unter Hardware und Sound / TabletPC Einstellungen in der Systemsteuerung, siehe "Stift einstellen", Seite 38 "Stift kalibrieren", Seite Fujitsu Technology Solutions...
Seite 130: Die Stifteingabe Funktioniert Nicht
► Setzen Sie einen aufgeladenen Akku ein. oder ► Schließen Sie den Netzadapter an das Notebook an. Netzadapter ist nicht ordnungsgemäß ► Prüfen Sie, ob der Netzadapter angeschlossen. ordnungsgemäß an das Notebook angeschlossen ist. ► Schalten Sie das Notebook ein. Fujitsu Technology Solutions...
Seite 131: Das Notebook Arbeitet Nicht Weiter
Seite 72). Die Funkkomponente ist eingeschaltet. ► Prüfen Sie, ob die Funkverbindung über die Trotzdem funktioniert die Funkverbindung zu Software eingeschaltet ist. einem Netzwerk nicht. ► Nähere Informationen zur Benutzung der Funkkomponente ﬁnden Sie in den Hilfe-Dateien. Fujitsu Technology Solutions...
Seite 132: Der Akku Entlädt Sich Zu Schnell
Sie sich an Ihren Systemverwalter, der Ihr Notebook über eine Supervisor-PIN entsperren kann. SmartCard verloren Ursache Fehlerbehebung SmartCard verloren. ► Wenn Sie in einem Netzwerk arbeiten, wenden Sie sich an Ihren Systemverwalter, der Ihr Notebook mit der Supervisor-SmartCard starten kann. Fujitsu Technology Solutions...
Seite 133: User- Und/Oder Supervisor-Smartcard Verloren
Sie sich mit Ihrer Verkaufsstelle oder mit unserem Service in Verbindung. Fehlermeldung/Ursache Fehlerbehebung CMOS Battery Bad ► Setzen Sie sich mit Ihrer Verkaufsstelle oder mit unserem Service in Verbindung. Wenn die Fehlermeldung wiederholt auftritt, ist die Sicherungsbatterie im Notebook leer. Fujitsu Technology Solutions...
Seite 134 Real Time clock error ► Setzen Sie sich mit Ihrer Verkaufsstelle oder mit unserem Service in Verbindung. nnnnK Shadow RAM failed at offset: xxxx Failing ► Setzen Sie sich mit Ihrer Verkaufsstelle oder Bits: zzzz mit unserem Service in Verbindung. Fujitsu Technology Solutions...
Seite 135 Service in Verbindung. System cache error - Cache disabled ► Setzen Sie sich mit Ihrer Verkaufsstelle oder mit unserem Service in Verbindung. System timer error ► Setzen Sie sich mit Ihrer Verkaufsstelle oder mit unserem Service in Verbindung. Fujitsu Technology Solutions...
Seite 136: Technische Daten
1200 Bildpunkte Abmessungen Breite x Tiefe x Höhe 319 mm x 244 mm x 36 mm Gewicht je nach Ausbau ab 2,0 kg Eingabeelemente Tastatur 85 Tasten, spritzwassergeschützt, optional mit antibakterieller Oberﬂäche Touchpad 2 Tasten Tablet-Tasten 5 Tasten Fujitsu Technology Solutions...
Seite 137: Port-Replikator (Optional)
Bildschirmanschluss (digital) 25-polig, DVI-D LAN-Anschluss RJ45 USB (Universal Serial Bus) 4x USB 2.0 Audio Kopfhöreranschluss Docking-Anschluss 80-polig Umgebungsbedingungen Klimaklasse DIN IEC 721 Mechanikklasse DIN IEC 721 Betriebstemperatur 5 °C ..35 °C Transporttemperatur –15 °C ..60 °C Fujitsu Technology Solutions...
Seite 138: Akku
Technische Daten Akku Informationen zu den in Ihrem Gerät verwendeten Batterien ﬁnden Sie im Internet unter "http://ts.fujitsu.com/support". Neben dem Hauptakku können Sie den optionalen Akku zum Einbau in das Modulfach bestellen. Alle Akkus sind 6-Zellen-Akkus. Optionaler Akku (Einbau im Hauptakku Typ 1 Hauptakku Typ 2...
Seite 139: Hinweise Des Herstellers
Konformitätserklärung Die Konformitätserklärungen (Declarations of Conformity) zum Gerät ﬁnden Sie im Internet unter "http://ts.fujitsu.com/ce". Hiermit erklärt Fujitsu Technology Solutions, dass sich Ihr Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG beﬁndet (BMWi), (Wien).
Seite 140: Ce-Kennzeichnung
Federal Communications Commission (FCC) of the USA. Although it is not explicitly forbidden to travel the US trading area carrying this device, but to avoid trouble at customs clearance Fujitsu Technology Solutions GmbH recommends not to bring this device into the US trading area.
Seite 141 Places where telephones are speciﬁcally installed to alert emergency authorities such as ﬁre, police or medical assistance personnel. • Hospital rooms, residential health care facilities, convalescent homes and prisons. • Hotel, motel or apartment lobbies. • Stores where telephones are used by patrons to order merchandise. Fujitsu Technology Solutions...
Seite 142: Doc (Industry Canada) Notices
Repairs to telecommunication equipment should be made by a Canadian authorized maintenance facility. Any repairs or alterations not expressly approved by Fujitsu or any equipment failures may give the telecommunication company cause to request the user to disconnect the equipment from the telephone line.
Seite 143: Fcc Regulatory Information For Notebooks With Radio Device
Les réparations de l’équipement de télécommunications doivent être eVectuées par un service de maintenance agréé au Canada. Toute réparation ou modiﬁcation, qui n’est pas expressément approuvée par Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique.
Seite 144 In cases in which the policy regarding use of radio devices in speciﬁc environments is not clear (e.g., airports, hospitals, chemical/oil/gas industrial plants, private buildings), obtain authorization to use these devices prior to operating the equipment. Regulatory Information/Disclaimers Fujitsu Technology Solutions...
Seite 145 (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesirable operation. Modiﬁcations not expressly authorized by Fujitsu Technology Solutions may invalidate the user’s right to operate this equipment. Fujitsu Technology Solutions...
Seite 146: Stichwörter
Bild 125 Enter 44 wanderndes Bild 125 Erstes Einschalten 19 Bildschirmanschluss Erstinbetriebnahme 17 siehe VGA-Anschlussbuchse 103 Ethernet LAN 74 Bildschirmausgabe umschalten 47 ExpressCard 65 Bildschirmausrichtung wählen 27 BIOS-Setup-Utility aufrufen 119 F10, Funktionstaste 93 bedienen 120 F2, Funktionstaste 99 Fujitsu Technology Solutions...
Seite 147 18 Transport 14 Notebook Hochformat arbeitet nicht 127 Bildschirm 27 Ausschalten 30 bedienen 20 reinigen 16 Im Sekundenrhythmus ertönt ein Signal 123 startet nicht 126 Inbetriebnahme 17 transportieren 14–15 Installieren von SystemLock 90 vor dem Reiseantritt 15 Fujitsu Technology Solutions...
Seite 148 Servicefall 110 SystemLock Setup deinstallieren 99 siehe BIOS-Setup-Utility 119 einschalten 99 Shift 44 SystemLock 2 Sicherheitsfunktionen 80 installieren 93 SmartCard 87 SystemLock 87 Sicherheitshinweise 13 Sicherungsbatterie laden 123 Tabulatortaste 44 SmartCard 88 Tastatur 42 Benutzergruppen 89 reinigen 16 Fujitsu Technology Solutions...
Seite 149 Wireless LAN Modul ausschalten 72 Modul einschalten 72 Uhrzeit stimmt nicht 123 Sicherheitshinweise 14 Umschalttaste 44 UMTS 73 Antenne 73 USB-Anschlüsse 106 Zeilenschaltung 44 USB-Auﬂadefunktion 107 Zeit stimmt nicht 123 User-Passwort Ziffernblock 42 ändern 84 aufheben 84 Fujitsu Technology Solutions...

Diese Anleitung auch für:

Lifebook t901

Fujitsu Lifebook T901 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Fujitsu Lifebook T901

Inhaltszusammenfassung für Fujitsu Lifebook T901

Diese Anleitung auch für:

Inhaltsverzeichnis
