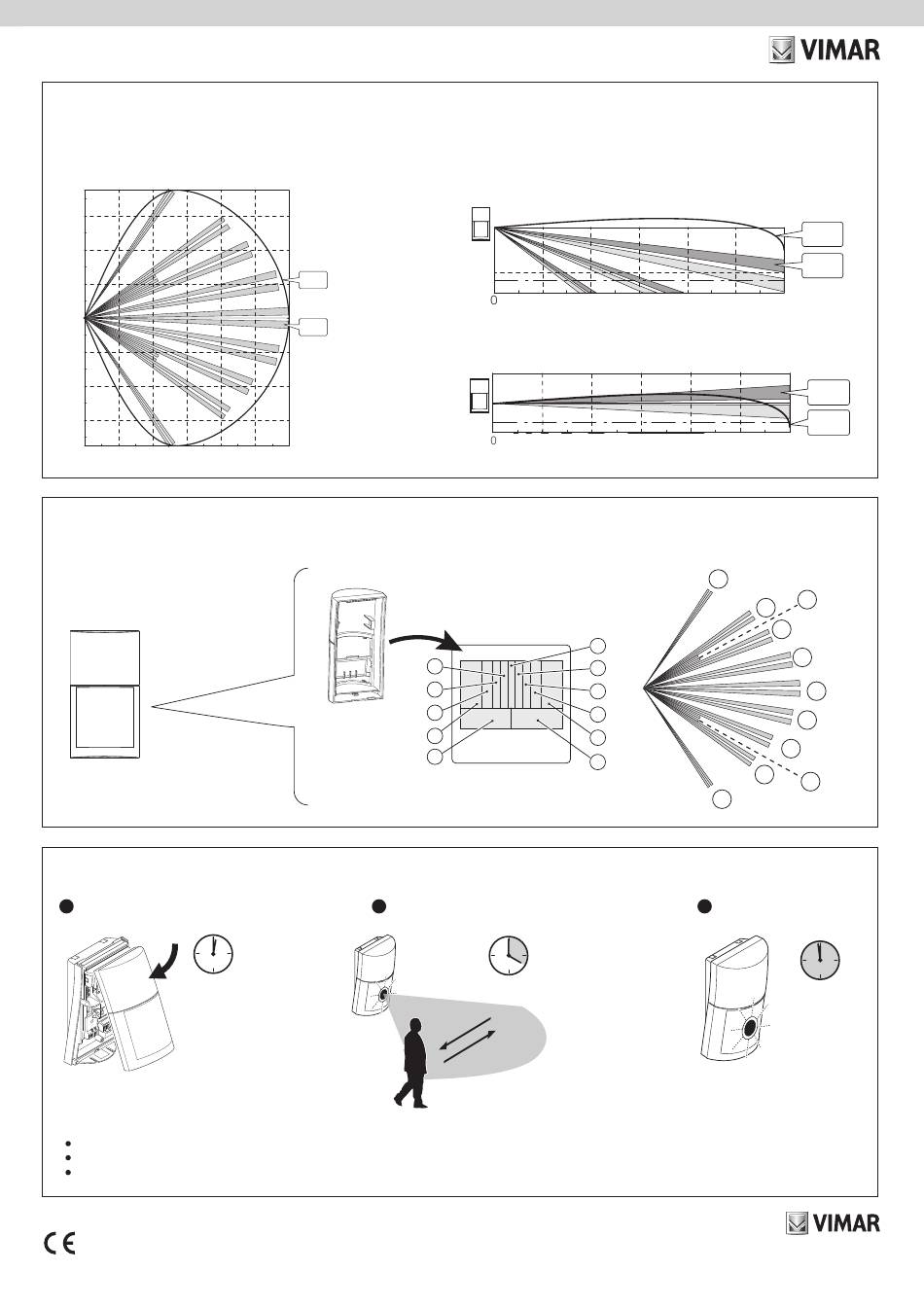

Vimar BY-ALARM PLUS Kurzanleitung Seite 5

DIAGRAMME DES ÜBERWACHUNGSBEREICHS
Sicht von oben
7.5 m
6
4
2
0
2
4
6
7.5 m
0 3 6
ABDECKUNGSETIKETTEN
WALK TEST
1 Schließen Sie den Deckel
3'
ANMERKUNGEN
Bei geöffnetem Deckel aktiviert sich der Manipulationsschutz; dies aktiviert wiederum die LED-Funktion unabhängig von der Einstellung des Dip-Schalters [1].
Bei geschlossenem Deckel startet der Timer des Walk Tests und kehrt dann automatisch nach 3 Minuten in den normalen Modus zurück.
Ist die Haupteinheit bei geschlossenem Deckel eingeschaltet, so schaltet sie nicht in den Modus Walk Test. Öffnen und schließen Sie den Deckel einmal zur Aktivierung des Timers.
01742 01 2411
MW
PIR
9 12 m
2 Walk Test (3 Minuten)
Seitenansicht
Mehrstrahl
2,2 m
2,7 m
3
Modus Haustier-Immunität PET
0,8 m
1,2 m
3
a
b
b
c
c
d
d
e
e
f
f
3'
MW
6 9 12 m
6 9 12 m
Abdeckungsdiagramm - Sicht von oben
e
f
d
c
b
b
c
d
f
e
3 Ende Walk Test
Die LED blinkt 5 Mal
