VONYX DB6 Pro DJ Booth Large Gebrauchsanleitung Seite 7

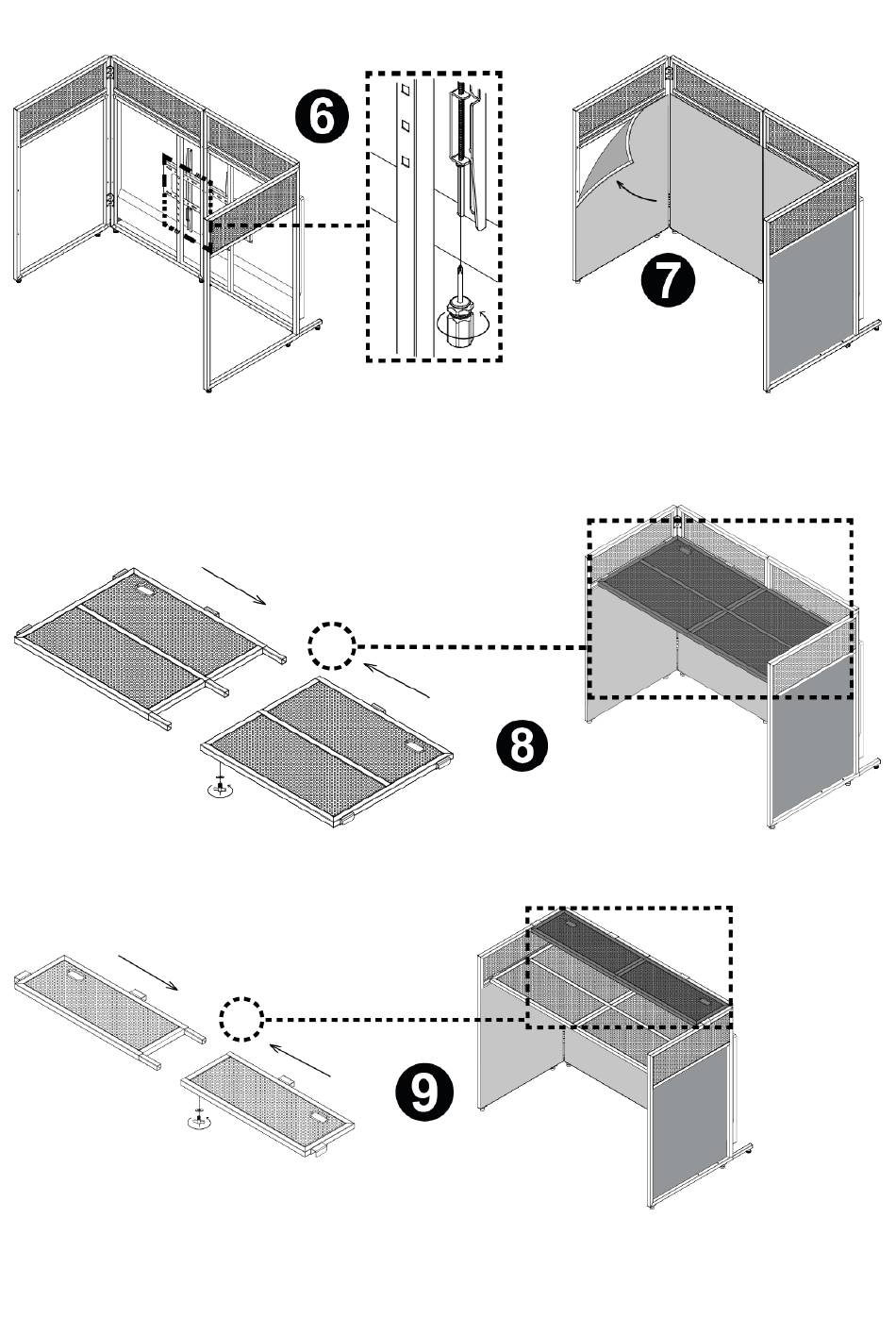

6. Sichern Sie das Fernsehgerät (mit Halterung), indem Sie die Schrauben der Befestigungsstange fest anziehen.
M5x110 Bolzen
7. Befestigen Sie die Lycra-Wände (Klettsystem).
8. Schieben Sie die 2 Arbeitsplattenteile zusammen und sichern Sie sie mit einer Flügelschraube. Hängen Sie die Arbeitsplatte
in das Chassis ein.
M8*20 Flügelschraube
Ø24-8 Unterlegscheibe
9. Schieben Sie die 2 Arbeitsplattenteile zusammen und sichern Sie sie mit einer Flügelschraube. Hängen Sie die Arbeitsplatte
in das Chassis ein.
M8*20 Flügelschraube
Ø24-8 Unterlegscheibe
7
x2
x3
x3
x2
x2
