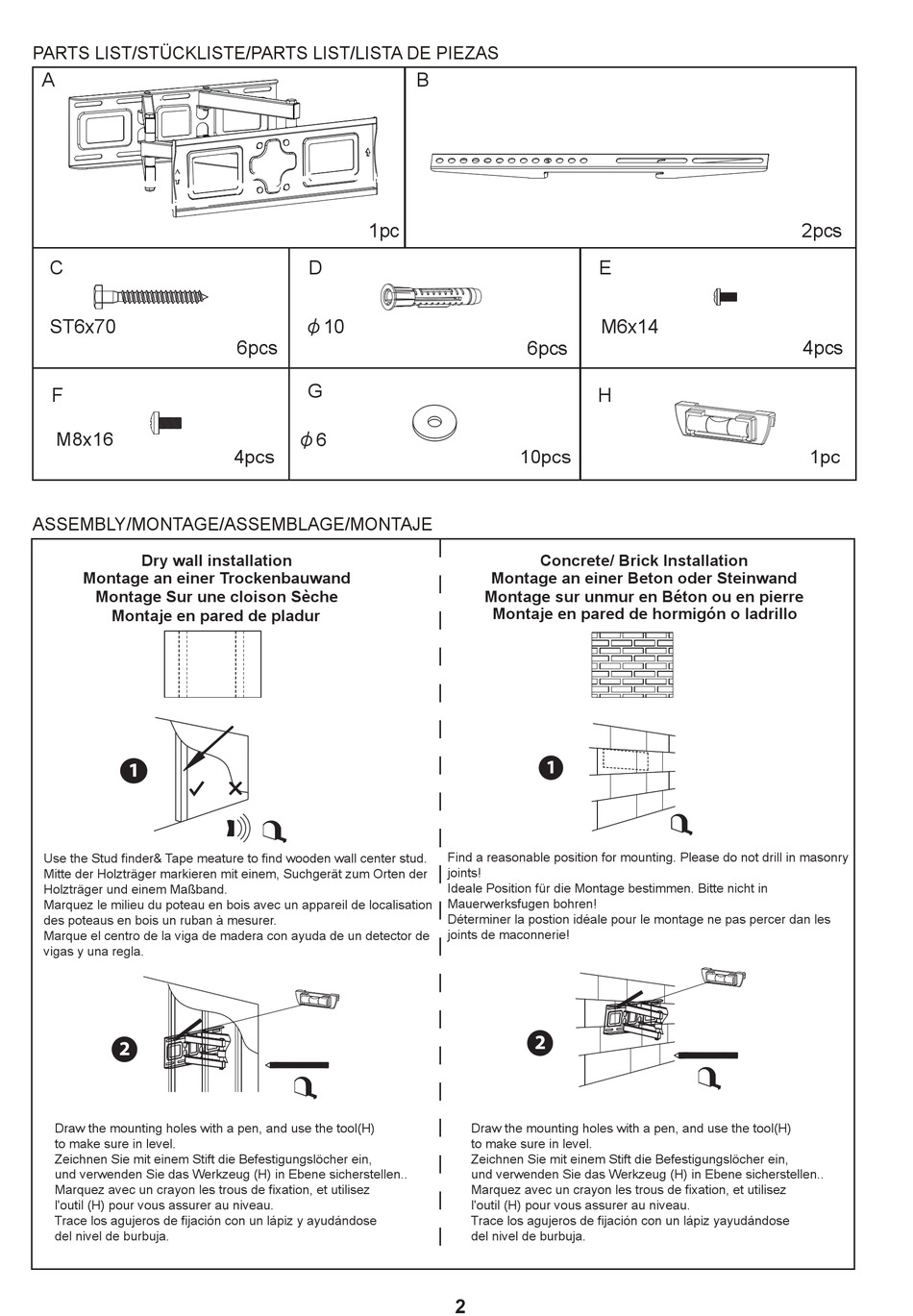

PARTS LIST/STÜCKLISTE/PARTS LIST/LISTA DE PIEZAS
A
C
ST6x70
F
M8x16
ASSEMBLY/MONTAGE/ASSEMBLAGE/MONTAJE
Dry wall installation
Montage an einer Trockenbauwand
Montage Sur une cloison Sèche
Montaje en pared de pladur
Use the Stud finder& Tape meature to find wooden wall center stud.
Mitte der Holzträger markieren mit einem, Suchgerät zum Orten der
Holzträger und einem Maßband.
Marquez le milieu du poteau en bois avec un appareil de localisation
des poteaus en bois un ruban à mesurer.
Marque el centro de la viga de madera con ayuda de un detector de
vigas y una regla.
Draw the mounting holes with a pen, and use the tool(H)
to make sure in level.
Zeichnen Sie mit einem Stift die Befestigungslöcher ein,
und verwenden Sie das Werkzeug (H) in Ebene sicherstellen..
Marquez avec un crayon les trous de fixation, et utilisez
l'outil (H) pour vous assurer au niveau.
Trace los agujeros de fijación con un lápiz y ayudándose
del nivel de burbuja.
1pc
D
φ10
6pcs
G
φ 6
4pcs
B
6pcs
10pcs
Concrete/ Brick Installation
Montage an einer Beton oder Steinwand
Montage sur unmur en Béton ou en pierre
Montaje en pared de hormigón o ladrillo
Find a reasonable position for mounting. Please do not drill in masonry
joints!
Ideale Position für die Montage bestimmen. Bitte nicht in
Mauerwerksfugen bohren!
Déterminer la postion idéale pour le montage ne pas percer dan les
joints de maconnerie!
Draw the mounting holes with a pen, and use the tool(H)
to make sure in level.
Zeichnen Sie mit einem Stift die Befestigungslöcher ein,
und verwenden Sie das Werkzeug (H) in Ebene sicherstellen..
Marquez avec un crayon les trous de fixation, et utilisez
l'outil (H) pour vous assurer au niveau.
Trace los agujeros de fijación con un lápiz yayudándose
del nivel de burbuja.
2
E
M6x14
H
2pcs
4pcs
1pc
