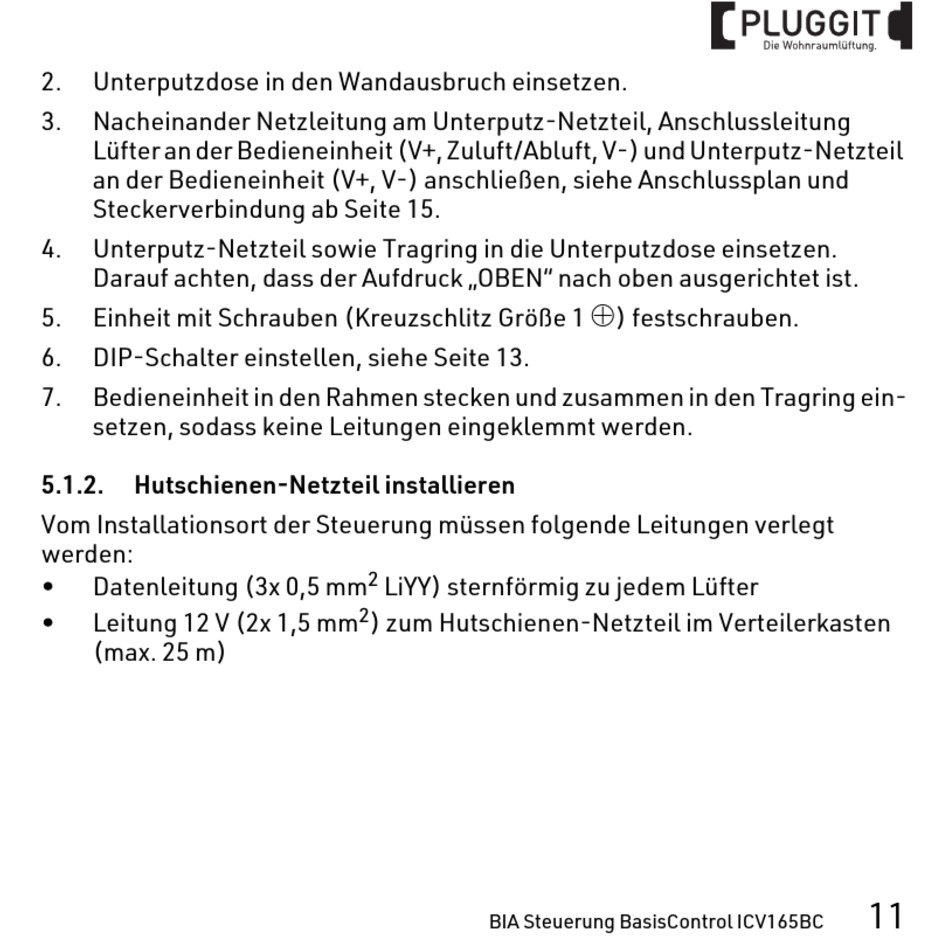

2.
Unterputzdose in den Wandausbruch einsetzen.
3.
Nacheinander Netzleitung am Unterputz-Netzteil, Anschlussleitung
Lüfter an der Bedieneinheit (V+, Zuluft/Abluft, V-) und Unterputz-Netzteil
an der Bedieneinheit (V+, V-) anschließen, siehe Anschlussplan und
Steckerverbindung ab Seite 15.
4.
Unterputz-Netzteil sowie Tragring in die Unterputzdose einsetzen.
Darauf achten, dass der Aufdruck „OBEN" nach oben ausgerichtet ist.
5.
Einheit mit Schrauben (Kreuzschlitz Größe 1
6.
DIP-Schalter einstellen, siehe Seite 13.
7.
Bedieneinheit in den Rahmen stecken und zusammen in den Tragring ein-
setzen, sodass keine Leitungen eingeklemmt werden.
5.1.2.
Hutschienen-Netzteil installieren
Vom Installationsort der Steuerung müssen folgende Leitungen verlegt
werden:
•
Datenleitung (3x 0,5 mm
•
Leitung 12 V (2x 1,5 mm
(max. 25 m)
2
LiYY) sternförmig zu jedem Lüfter
2
) zum Hutschienen-Netzteil im Verteilerkasten
BIA Steuerung BasisControl ICV165BC
) festschrauben.
11
