QUEST 155 Installations-, Betriebs- Und Wartungsanleitung Seite 8
50Hz
QUEST 155
5.2 Externe Steuerung
*Stellen Sie den Schalter auf den 24V-Modus.
Der Quest Luftentfeuchter wird über fünf Klemmen gesteuert.
COM = 24-V-Wechselstrom-Transformator, Neutralleiter (gemeinsam mit weiß)
FAN = Ventilatorsteuerung
24V = Transformator, Außenleiter
DEHU = Entfeuchtungssteuerung (Ventilator und Kompressor)
BEFORE TURNING ON UNIT:
FLOAT = Normalerweise geschlossen. Ein externer Schwimmerschalter, der das Gerät abschalten kann, kann hier
1. CUT AND REMOVE ZIP TIE
2. PLUG HOLES USING
angeschlossen werden.
INCLUDED PLUGS
*Der integrierte Hygrostat muss so weit wie möglich in Richtung „Humid" (feucht) gedreht werden.
Zwischen der COM- und der 24-V-Leitung befindet sich ein 40-VA-Transformator. Diese Niederspannungsstromquelle
versorgt die Relaisspulen, die den Ventilator und die Kompressoren steuern. Der 24-V-Wechselstrom-Transformator
kann auch zur Stromversorgung von externem Zubehörgeräten des Luftentfeuchters verwendet werden.
•
Um den Luftentfeuchter einzuschalten, stellen Sie entweder einen Kontakt zwischen der 24V- und der DEHU-
Klemme her oder drehen Sie den Hygrostatregler im Uhrzeigersinn in Richtung „Dry" (trocken).
•
Um den Ventilator einzuschalten, stellen Sie den Kontakt zwischen der 24V- und der FAN-Klemme her.
•
Um ein 24-Volt-Zubehörgerät mit Strom zu versorgen, schließen Sie das Zubehör an die COM- und die
24V-Klemme an.
HINWEIS: Für die Verbindung zwischen dem Quest Luftentfeuchter und der externen Steuerung benötigen Sie
18-Gauge-Draht.
Quest bietet zwei externe Steuerungsmöglichkeiten.
5.2A DEH 3000R
HINWEIS: Für den Sensor benötigen Sie 22-Gauge-Draht.
4028531

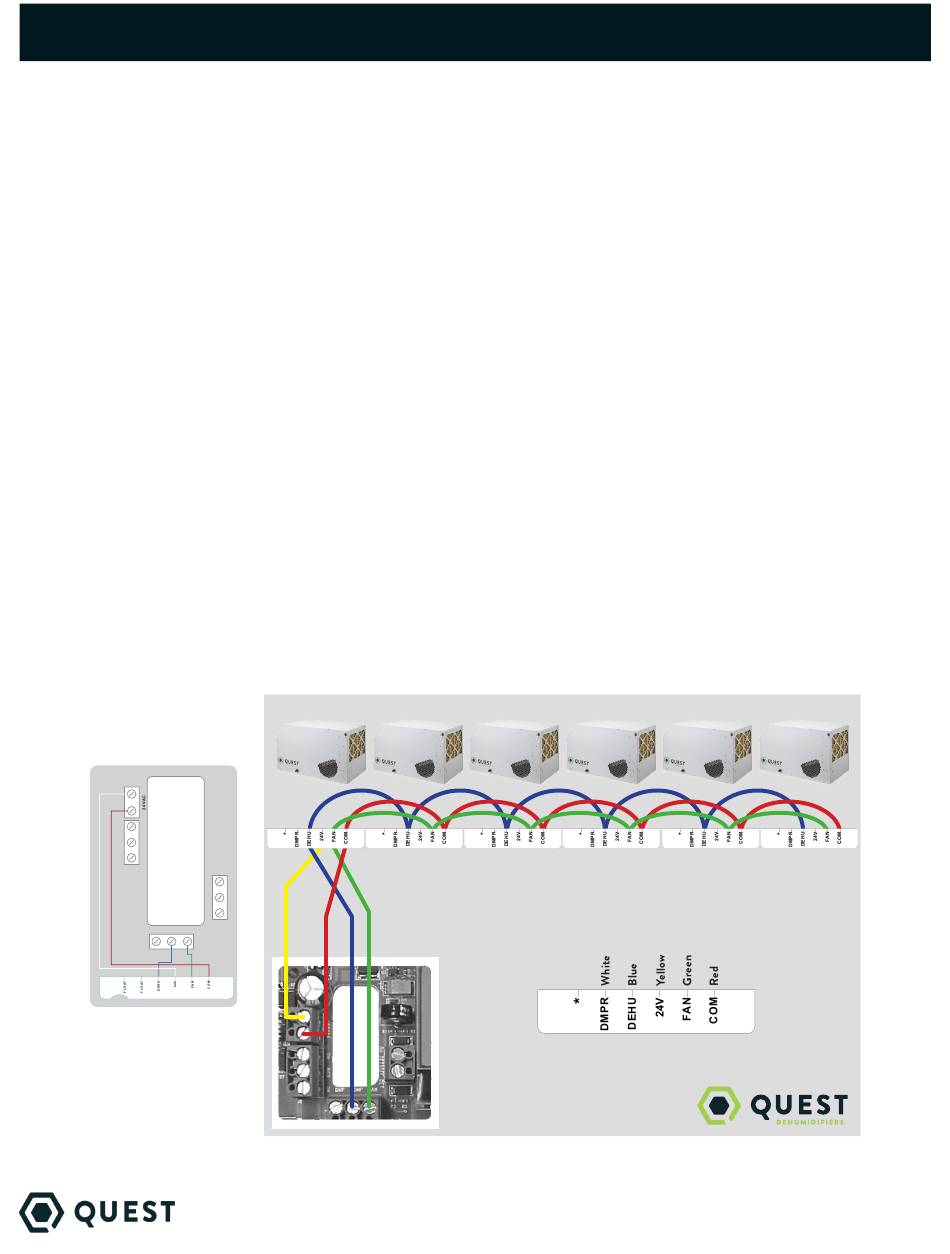

QUEST DEH 3000R CONTROL
WIRING DIAGRAM
COMP FAN
Um ihn zu bestellen, wenden Sie sich an Ihren Händler, rufen Sie uns unter +1-877-420-1330 an oder bestellen Sie
online auf www.questclimate.com/product-category/accessories.
+1-877-420-1330
INSTALLATIONS-, BETRIEBS- UND WARTUNGSANLEITUNG
Unit 1
Unit 2
8
Unit 3
Unit 4
* NOTE: Best quality if printed in color
Unit 5
Unit 6
