50Hz QUEST 155
INSTALLATIONS-, BETRIEBS- UND WARTUNGSANLEITUNG
ACHTUNG! Für eine ordnungsgemäße Entwässerung muss das Gerät so montiert werden, dass sich der
Abfluss mindestens 7 cm über dem Bodenablauf befindet, und unter der Bodenplatte stabil abgestützt sein.
4.3 Kondenswasserabfluss
Kondensat fließt mithilfe der Schwerkraft über die Ablassöffnung ab. Verwenden Sie ein männliches 3/4-Zoll-NPT-
PVC-Rohr. Legen Sie den Ablaufschlauch zum Abfluss. Wenn möglich, installieren Sie einen Wasserverschluss. Seien Sie
vorsichtig, wenn Sie den Abflussschlauch an die Ablassöffnung anschließen.
Verwenden Sie zur Montage einen verstellbaren Maulschlüssel. Ein Kondensatpumpensatz kann optional installiert werden,
wenn das Kondensat aufwärts transportiert werden muss, um es abzuleiten. Der Kondensat Pumpensatz kann direkt ab
Werk bestellt werden. Weitere Informationen zum Bausatz finden Sie in der Liste der optionalen Teile. Achten Sie bei der
Montage des Ablaufschlauchs darauf, dass die Nivellierfüße des Luftentfeuchters dem Gerät eine Bodenfreiheit von 7
cm gewähren. Drehen Sie den Ablaufschlauch so ein oder positionieren Sie einen Abstandshalter so unter dem Schlauch,
dass der Schlauch 3 cm Abstand vom Boden gewinnt, nachdem er diesen einmal berührt hat. Hierdurch entsteht ein
Wasserverschluss, der die korrekte Funktionsweise des Ablaufs sicherstellt. Eine genaue grafische Darstellung finden Sie in
der Abbildung unten. Weitere Informationen zum Bausatz finden Sie in der Liste der optionalen Teile.

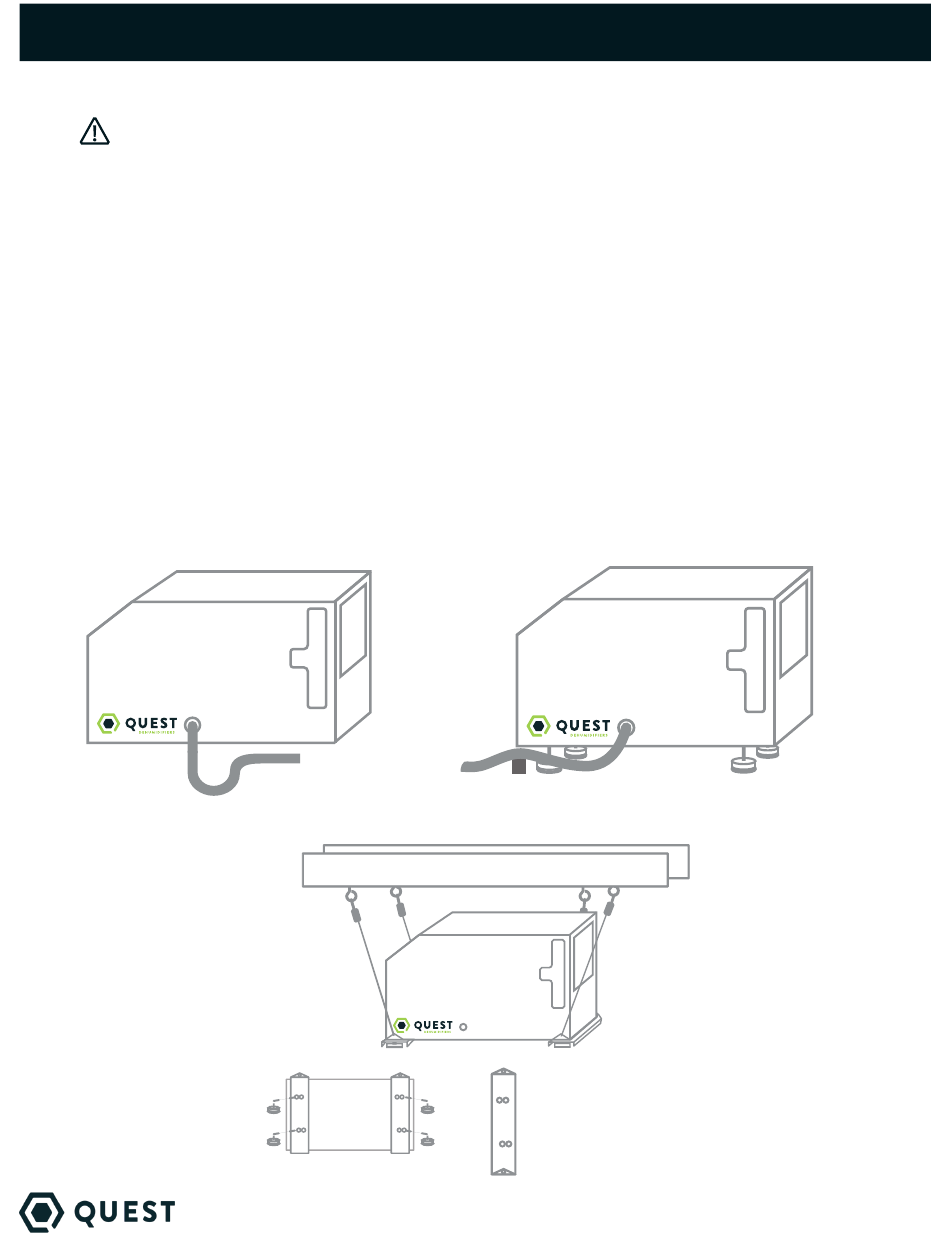

Folgen Sie dem Schaubild:
Richten Sie die Einheit auf 2 Zoll genau aus.
Option 1 Option 2
4.4 Aufhängungsschaubild
Bracket (4036668)
Bottom view of
unit and bracket
