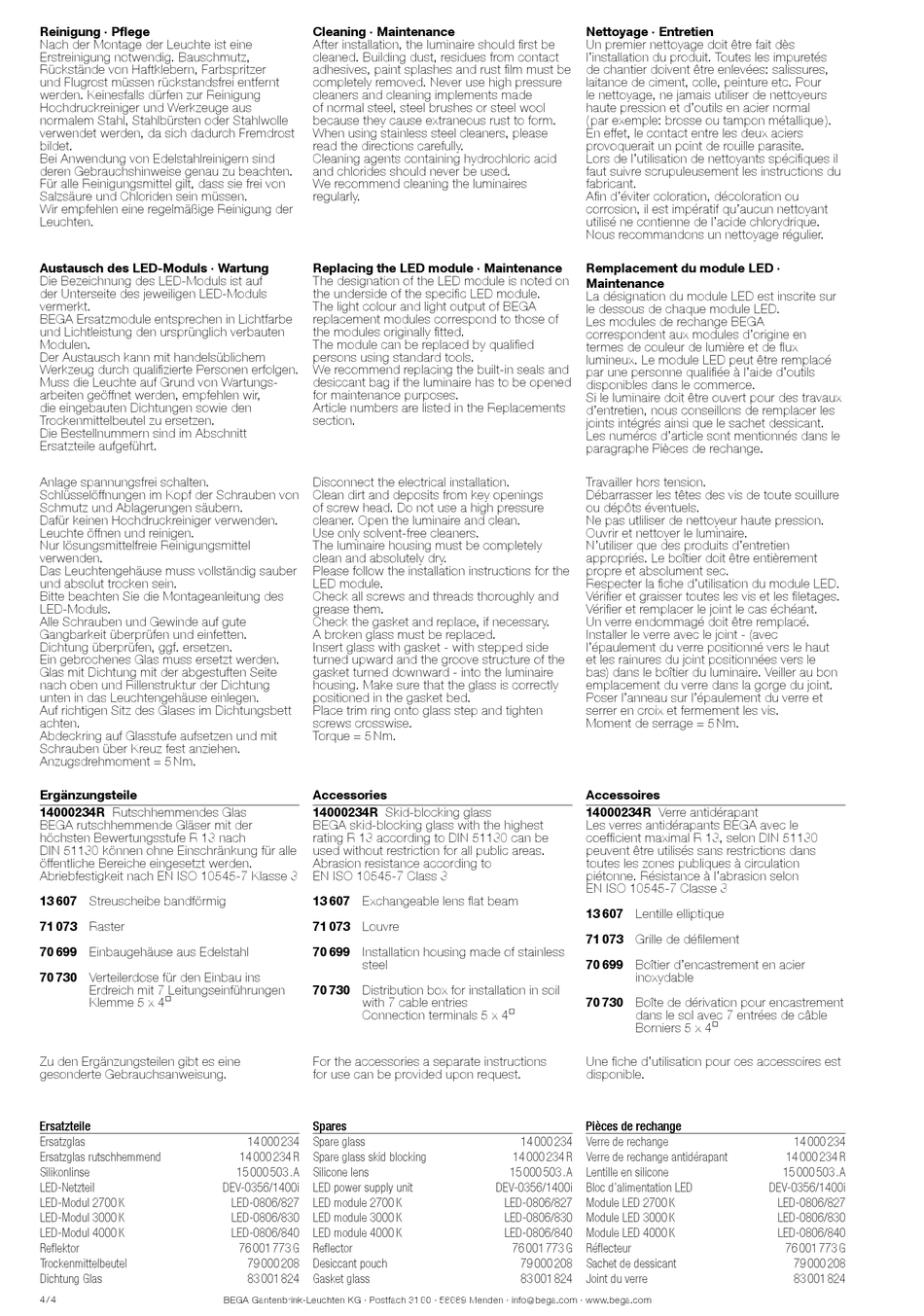

Reinigung · Pflege
Nach der Montage der Leuchte ist eine
Erstreinigung notwendig. Bauschmutz,
Rückstände von Haftklebern, Farbspritzer
und Flugrost müssen rückstandsfrei entfernt
werden. Keinesfalls dürfen zur Reinigung
Hochdruckreiniger und Werkzeuge aus
normalem Stahl, Stahlbürsten oder Stahlwolle
verwendet werden, da sich dadurch Fremdrost
bildet.
Bei Anwendung von Edelstahlreinigern sind
deren Gebrauchshinweise genau zu beachten.
Für alle Reinigungsmittel gilt, dass sie frei von
Salzsäure und Chloriden sein müssen.
Wir empfehlen eine regelmäßige Reinigung der
Leuchten.
Austausch des LED-Moduls · Wartung
Die Bezeichnung des LED-Moduls ist auf
der Unterseite des jeweiligen LED-Moduls
vermerkt.
BEGA Ersatzmodule entsprechen in Lichtfarbe
und Lichtleistung den ursprünglich verbauten
Modulen.
Der Austausch kann mit handelsüblichem
Werkzeug durch qualifizierte Personen erfolgen.
Muss die Leuchte auf Grund von Wartungs-
arbeiten geöffnet werden, empfehlen wir,
die eingebauten Dichtungen sowie den
Trockenmittelbeutel zu ersetzen.
Die Bestellnummern sind im Abschnitt
Ersatzteile aufgeführt.
Anlage spannungsfrei schalten.
Schlüsselöffnungen im Kopf der Schrauben von
Schmutz und Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Leuchte öffnen und reinigen.
Nur lösungsmittelfreie Reinigungsmittel
verwenden.
Das Leuchtengehäuse muss vollständig sauber
und absolut trocken sein.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Alle Schrauben und Gewinde auf gute
Gangbarkeit überprüfen und einfetten.
Dichtung überprüfen, ggf. ersetzen.
Ein gebrochenes Glas muss ersetzt werden.
Glas mit Dichtung mit der abgestuften Seite
nach oben und Rillenstruktur der Dichtung
unten in das Leuchtengehäuse einlegen.
Auf richtigen Sitz des Glases im Dichtungsbett
achten.
Abdeckring auf Glasstufe aufsetzen und mit
Schrauben über Kreuz fest anziehen.
Anzugsdrehmoment = 5 Nm.
Ergänzungsteile
14000234R Rutschhemmendes Glas
BEGA rutschhemmende Gläser mit der
höchsten Bewertungsstufe R 13 nach
DIN 51130 können ohne Einschränkung für alle
öffentliche Bereiche eingesetzt werden.
Abriebfestigkeit nach EN ISO 10545-7 Klasse 3
13 607 Streuscheibe bandförmig
71 073 Raster
70 699 Einbaugehäuse aus Edelstahl
70 730 Verteilerdose für den Einbau ins
Erdreich mit 7 Leitungseinführungen
Klemme 5 x 4@
Zu den Ergänzungsteilen gibt es eine
gesonderte Gebrauchsanweisung.
Ersatzteile
Ersatzglas
Ersatzglas rutschhemmend
Silikonlinse
LED-Netzteil
LED-Modul 2700 K
LED-Modul 3000 K
LED-Modul 4000 K
Reflektor
Trockenmittelbeutel
Dichtung Glas
4 / 4
Cleaning · Maintenance
After installation, the luminaire should first be
cleaned. Building dust, residues from contact
adhesives, paint splashes and rust film must be
completely removed. Never use high pressure
cleaners and cleaning implements made
of normal steel, steel brushes or steel wool
because they cause extraneous rust to form.
When using stainless steel cleaners, please
read the directions carefully.
Cleaning agents containing hydrochloric acid
and chlorides should never be used.
We recommend cleaning the luminaires
regularly.
Replacing the LED module · Maintenance
The designation of the LED module is noted on
the underside of the specific LED module.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally fitted.
The module can be replaced by qualified
persons using standard tools.
We recommend replacing the built-in seals and
desiccant bag if the luminaire has to be opened
for maintenance purposes.
Article numbers are listed in the Replacements
section.
Disconnect the electrical installation.
Clean dirt and deposits from key openings
of screw head. Do not use a high pressure
cleaner. Open the luminaire and clean.
Use only solvent-free cleaners.
The luminaire housing must be completely
clean and absolutely dry.
Please follow the installation instructions for the
LED module.
Check all screws and threads thoroughly and
grease them.
Check the gasket and replace, if necessary.
A broken glass must be replaced.
Insert glass with gasket - with stepped side
turned upward and the groove structure of the
gasket turned downward - into the luminaire
housing. Make sure that the glass is correctly
positioned in the gasket bed.
Place trim ring onto glass step and tighten
screws crosswise.
Torque = 5 Nm.
Accessories
14000234R Skid-blocking glass
BEGA skid-blocking glass with the highest
rating R 13 according to DIN 51130 can be
used without restriction for all public areas.
Abrasion resistance according to
EN ISO 10545-7 Class 3
13 607 Exchangeable lens flat beam
71 073 Louvre
70 699 Installation housing made of stainless
steel
70 730 Distribution box for installation in soil
with 7 cable entries
Connection terminals 5 x 4@
For the accessories a separate instructions
for use can be provided upon request.
Spares
14 000 234
Spare glass
14 000 234 R
Spare glass skid blocking
15 000 503 .A
Silicone lens
DEV-0356/1400i
LED power supply unit
LED-0806/827
LED module 2700 K
LED-0806/830
LED module 3000 K
LED-0806/840
LED module 4000 K
76 001 773 G
Reflector
79 000 208
Desiccant pouch
83 001 824
Gasket glass
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Nettoyage · Entretien
Un premier nettoyage doit être fait dès
l'installation du produit. Toutes les impuretés
de chantier doivent être enlevées: salissures,
laitance de ciment, colle, peinture etc. Pour
le nettoyage, ne jamais utiliser de nettoyeurs
haute pression et d'outils en acier normal
( par exemple: brosse ou tampon métallique ).
En effet, le contact entre les deux aciers
provoquerait un point de rouille parasite.
Lors de l'utilisation de nettoyants spécifiques il
faut suivre scrupuleusement les instructions du
fabricant.
Afin d'éviter coloration, décoloration ou
corrosion, il est impératif qu'aucun nettoyant
utilisé ne contienne de l'acide chlorydrique.
Nous recommandons un nettoyage régulier.
Remplacement du module LED ·
Maintenance
La désignation du module LED est inscrite sur
le dessous de chaque module LED.
Les modules de rechange BEGA
correspondent aux modules d'origine en
termes de couleur de lumière et de flux
lumineux. Le module LED peut être remplacé
par une personne qualifiée à l'aide d'outils
disponibles dans le commerce.
Si le luminaire doit être ouvert pour des travaux
d'entretien, nous conseillons de remplacer les
joints intégrés ainsi que le sachet dessicant.
Les numéros d'article sont mentionnés dans le
paragraphe Pièces de rechange.
Travailler hors tension.
Débarrasser les têtes des vis de toute souillure
ou dépôts éventuels.
Ne pas utliliser de nettoyeur haute pression.
Ouvrir et nettoyer le luminaire.
N'utiliser que des produits d'entretien
appropriés. Le boîtier doit être entièrement
propre et absolument sec.
Respecter la fiche d'utilisation du module LED.
Vérifier et graisser toutes les vis et les filetages.
Vérifier et remplacer le joint le cas échéant.
Un verre endommagé doit être remplacé.
Installer le verre avec le joint - (avec
l'épaulement du verre positionné vers le haut
et les rainures du joint positionnées vers le
bas) dans le boîtier du luminaire. Veiller au bon
emplacement du verre dans la gorge du joint.
Poser l'anneau sur l'épaulement du verre et
serrer en croix et fermement les vis.
Moment de serrage = 5 Nm.
Accessoires
14000234R Verre antidérapant
Les verres antidérapants BEGA avec le
coefficient maximal R 13, selon DIN 51130
peuvent être utilisés sans restrictions dans
toutes les zones publiques à circulation
piétonne. Résistance à l'abrasion selon
EN ISO 10545-7 Classe 3
13 607 Lentille elliptique
71 073 Grille de défilement
70 699 Boîtier d'encastrement en acier
inoxydable
70 730 Boîte de dérivation pour encastrement
dans le sol avec 7 entrées de câble
Borniers 5 x 4@
Une fiche d'utilisation pour ces accessoires est
disponible.
Pièces de rechange
14 000 234
Verre de rechange
14 000 234 R
Verre de rechange antidérapant
15 000 503 .A
Lentille en silicone
DEV-0356/1400i
Bloc d'alimentation LED
LED-0806/827
Module LED 2700 K
LED-0806/830
Module LED 3000 K
LED-0806/840
Module LED 4000 K
76 001 773 G
Réflecteur
79 000 208
Sachet de dessicant
83 001 824
Joint du verre
14 000 234
14 000 234 R
15 000 503 .A
DEV-0356/1400i
LED-0806/827
LED-0806/830
LED-0806/840
76 001 773 G
79 000 208
83 001 824
