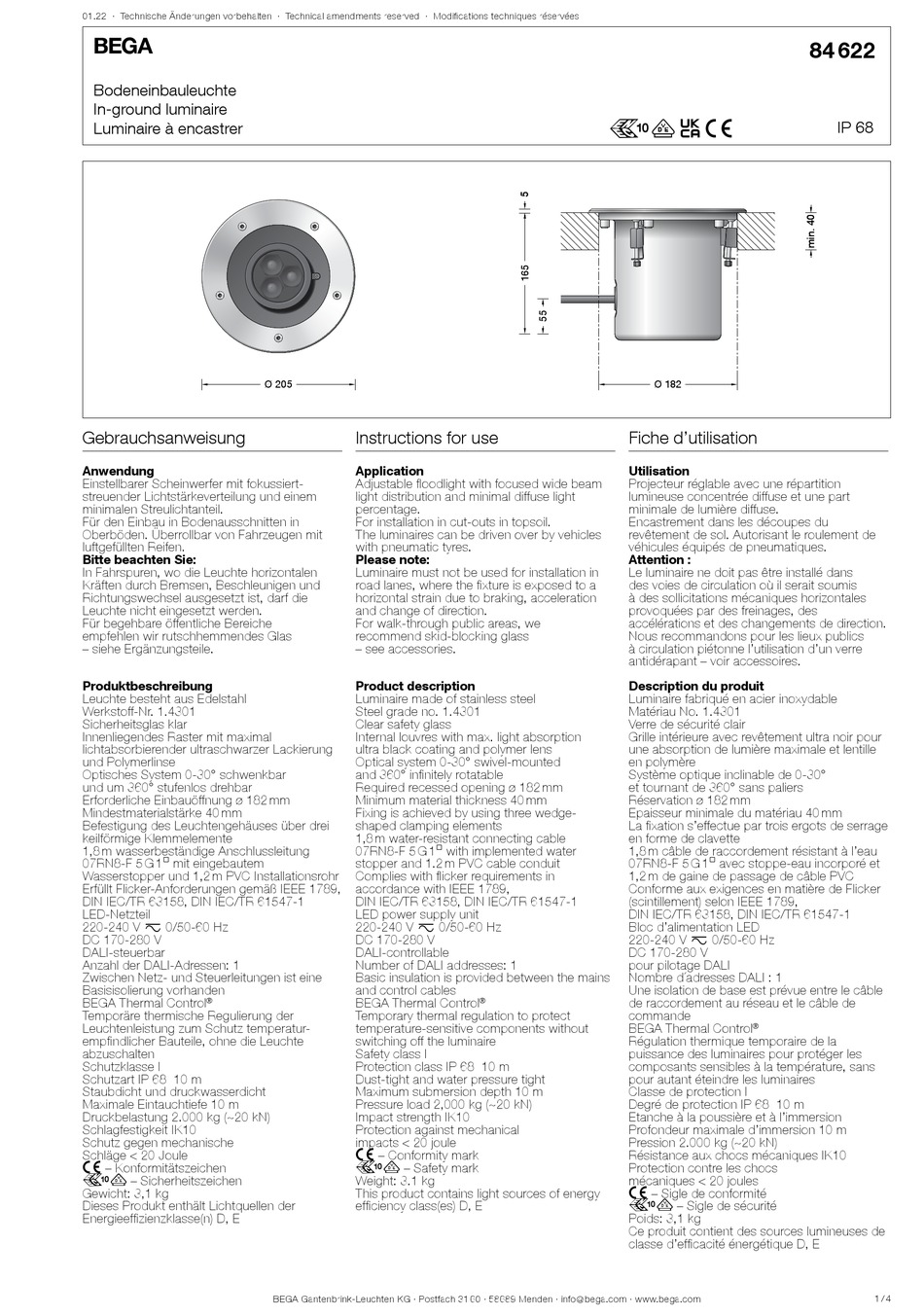

BEGA 84 622 Gebrauchsanweisung

01.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Anwendung
Einstellbarer Scheinwerfer mit fokussiert-
streuender Lichtstärkeverteilung und einem
minimalen Streulichtanteil.
Für den Einbau in Bodenausschnitten in
Oberböden. Überrollbar von Fahrzeugen mit
luftgefüllten Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Für begehbare öffentliche Bereiche
empfehlen wir rutschhemmendes Glas
– siehe Ergänzungsteile.
Produktbeschreibung
Leuchte besteht aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas klar
Innenliegendes Raster mit maximal
lichtabsorbierender ultraschwarzer Lackierung
und Polymerlinse
Optisches System 0-30° schwenkbar
und um 360° stufenlos drehbar
Erforderliche Einbauöffnung ø 182 mm
Mindestmaterialstärke 40 mm
Befestigung des Leuchtengehäuses über drei
keilförmige Klemmelemente
1,8 m wasserbeständige Anschlussleitung
07RN8-F 5 G 1@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
Erfüllt Flicker-Anforderungen gemäß IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 68 10 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 10 m
Druckbelastung 2.000 kg (~20 kN)
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
r – Sicherheitszeichen
Gewicht: 3,1 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) D, E
Ø 205 Ø 205
Instructions for use
Application
Adjustable floodlight with focused wide beam
light distribution and minimal diffuse light
percentage.
For installation in cut-outs in topsoil.
The luminaires can be driven over by vehicles
with pneumatic tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the fixture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
For walk-through public areas, we
recommend skid-blocking glass
– see accessories.
Product description
Luminaire made of stainless steel
Steel grade no. 1.4301
Clear safety glass
Internal louvres with max. light absorption
ultra black coating and polymer lens
Optical system 0-30° swivel-mounted
and 360° infinitely rotatable
Required recessed opening ø 182 mm
Minimum material thickness 40 mm
Fixing is achieved by using three wedge-
shaped clamping elements
1,8 m water-resistant connecting cable
07RN8-F 5 G 1@ with implemented water
stopper and 1.2 m PVC cable conduit
Complies with flicker requirements in
accordance with IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI-controllable
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 68 10 m
Dust-tight and water pressure tight
Maximum submersion depth 10 m
Pressure load 2,000 kg (~20 kN)
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
r – Safety mark
Weight: 3.1 kg
This product contains light sources of energy
efficiency class(es) D, E
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
r
Fiche d'utilisation
Utilisation
Projecteur réglable avec une répartition
lumineuse concentrée diffuse et une part
minimale de lumière diffuse.
Encastrement dans les découpes du
revêtement de sol. Autorisant le roulement de
véhicules équipés de pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Nous recommandons pour les lieux publics
à circulation piétonne l'utilisation d'un verre
antidérapant – voir accessoires.
Description du produit
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Grille intérieure avec revêtement ultra noir pour
une absorption de lumière maximale et lentille
en polymère
Système optique inclinable de 0-30°
et tournant de 360° sans paliers
Réservation ø 182 mm
Epaisseur minimale du matériau 40 mm
La fixation s'effectue par trois ergots de serrage
en forme de clavette
1,8 m câble de raccordement résistant à l'eau
07RN8-F 5 G 1@ avec stoppe-eau incorporé et
1,2 m de gaine de passage de câble PVC
Conforme aux exigences en matière de Flicker
(scintillement) selon IEEE 1789,
DIN IEC/TR 63158, DIN IEC/TR 61547-1
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
pour pilotage DALI
Nombre d´adresses DALI : 1
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
®
commande
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 68 10 m
Etanche à la poussière et à l'immersion
Profondeur maximale d'immersion 10 m
Pression 2.000 kg (~20 kN)
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
r – Sigle de sécurité
Poids: 3,1 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique D, E
84 622
é c
Ø 182 Ø 182
®
IP 68
1 / 4
