Inhaltszusammenfassung für ASROCK B850 LiveMixer WiFi
- Seite 2 Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw...
- Seite 3 Inhalt Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm 802.11be-WLAN-7-Modul und ASRock-WLAN-2,4/5/6-GHz- Antenne Kapitel 2 Installation Installation der CPU Installation des CPU-Lüfters und des Kühlkörpers Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten...
- Seite 4 2.14 Post Status Checker 2.15 M.2-SSD-Installationsanleitung (M2_1) 2.16 M.2-SSD-Installationsanleitung (M2_2) 2.17 M.2-SSD-Installationsanleitung (M2_3)

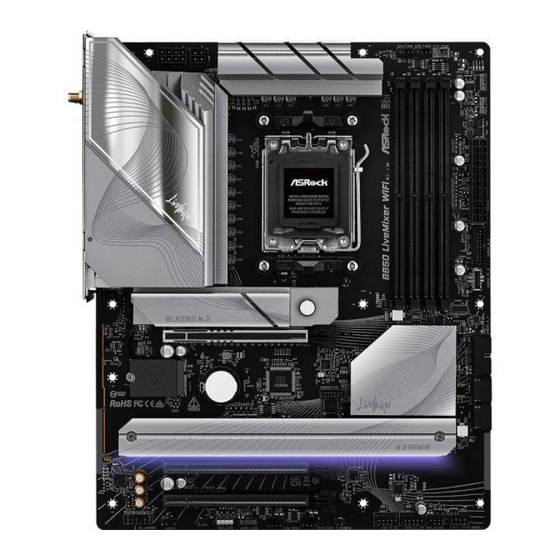

- Seite 5 B850 LiveMixer WiFi Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das B850 LiveMixer WiFi von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung und ein robustes Design, das unser Streben nach Qualität und Beständigkeit erfüllt.
- Seite 6 • Systemspeicher, max. Kapazität: 256 GB • Unterstützt Extreme-Memory-Profile- (XMP) und EXTended Profiles for Overclocking (EXPO)-Speichermodule * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Erweiterungs- CPU: steckplatz • 1 x PCIe 5.0 x16-Steckplätze (PCIE1), unterstützt x16-Modus* Chipsatz: •...
- Seite 7 B850 LiveMixer WiFi • Integrierte AMD RDNA Grafik (tatsächliche Unterstützung kann Grafikkarte je nach CPU variieren) • 1 x HDMI-2.1-TMDS/FRL-8G-kompatibel, unterstützt HDR, HDCP 2.3 und max. Auflösung bis 4K bei 120 Hz • 1 x DisplayPort 1.4 mit DSC (komprimiert), unterstützt HDCP 2.3 und max.
- Seite 8 CPU: • 1 x USB-3.2-Gen2-Type-C (hinten) • 1 x USB-3.2-Gen2-Type-A (hinten) • 1 x USB-3.2-Gen1-Type-A (hinten (USB32_1)) Chipsatz: • 1 x USB 3.2 Gen2x2 Type-C (vorne) • 7 x USB 3.2 Gen1 Type-A (3 hinten (USB32_34), 4 vorne) • 12 x USB 2.0 (8 hinten, 4 vorne) * Alle USB-Ports sind mit einem Schutz gegen elektrostatische Entladung ausgestattet Rückblende...
- Seite 9 B850 LiveMixer WiFi * M2_2 läuft bei Gen4x4 mit Prozessoren der Serie 9000 und 7000, bei Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1) und bei Gen4x2 mit Prozessoren der Serie 8000 (Phoenix 2). * Wenn M2_3 belegt ist, wird PCIE3 deaktiviert.
- Seite 10 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
- Seite 11 B850 LiveMixer WiFi 1.3 Motherboard-Layout...
- Seite 12 Nr. Beschreibung ATX-12-V-Netzanschluss (ATX12V1) ATX-12-V-Netzanschluss (ATX12V2) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A1, DDR5_B1) CPU-Lüfteranschluss (CPU_FAN1) CPU-Lüfteranschluss (CPU_FAN2) AIO-Pumpenanschluss (AIO_PUMP) 2 x 288-polige DDR5-DIMM-Steckplätze (DDR5_A2, DDR5_B2) Post Status Checker (PSC) Adressierbare-LED-Stiftleiste (ADDR_LED3) Adressierbare-LED-Stiftleiste (ADDR_LED2) ATX-Netzanschluss (ATXPWR1) USB 3.2 Gen1-Stiftleiste (USB32_8_9) Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende (USB32_TC2) SPI-TPM-Stiftleiste (SPI_TPM_J1) USB-3.2-Gen1-Stiftleiste (USB32_6_7) SATA3-Anschluss (SATA3_1)
- Seite 13 B850 LiveMixer WiFi 1.4 E/A-Blende Nr. Beschreibung Nr. Beschreibung USB-3.2-Gen2-Type-C-Port Antennenanschlüsse (USB32_TC1) USB-3.2-Gen1-Type-A-Port USB 2.0-Ports (USB_5678) (USB32_34)* USB-3.2-Gen1-Type-A-Port 2,5G LAN RJ-45-Port** (USB32_12)**** Mikrofoneingang*** 11 BIOS-Flashback-Taste Line-Ausgang*** 12 USB-2.0-Ports (USB_1234) Optischer SPDIF-Ausgang 13 HDMI-Port USB-3.2-Gen2-Type-A-Port (USB32_5) 14 DisplayPort 1.4 * USB32_34 unterstützt Ultra USB Power.
- Seite 14 *** Funktion der Audioanschlüsse in einer Konfiguration mit 2-, 4-, 5.1- oder 7.1-Kanälen: Kanal Port Funktion Line-Ausgang 2 Kanäle Vorderer Lautsprecher, Ausgang (Rückblende) Pink-Mik 4 Kanäle Hinterer Lautsprecher, Ausgang (Frontblende) Mikrofon-Eingang Mittel-/Subwoofer-Lautsprecher, 5.1 Kanäle (Rückblende) Ausgang Lime-Kopfhörer 7.1 Kanäle Seitenlautsprecher, Ausgang (Frontblende) **** USB32_12 sind Lightning-Gaming-Ports.
- Seite 15 B850 LiveMixer WiFi 1.5 Blockdiagramm...
- Seite 16 1.6 802.11be-WLAN-7-Modul und ASRock-WLAN-2,4/5/6- GHz-Antenne 802.11be-WLAN-7- und BT-Modul Dieses Motherboard ist mit einem exklusiven 802.11-a/b/g/n/ac/ax/axe/be-WLAN-7- und BT-v5.4-Modul ausgestattet, das Unterstützung für die Verbindungsstandards 802.11-a/b/ g/n/ac/ax/axe/be-WLAN-7 und Bluetooth v5.4 bietet. Das WLAN-7- und BT-Modul ist ein benutzerfreundlicher WLAN-Adapter (Wireless Local Area Network), der WLAN-7 und BT unterstützt.
- Seite 17 B850 LiveMixer WiFi Installationsanleitung der WLAN-Antennen Schritt 1 Bereiten Sie die mitgelieferten WLAN-2,4/5/6-GHz- Antennen vor. Schritt 2 Verbinden Sie die beiden WLAN-2,4/5/6-GHz- Antennen mit den Antennenanschlüssen. Drehen Sie die Antenne im Uhrzeigersinn, bis sie sicher angeschlossen ist. Schritt 3 Stellen Sie die WLAN-2,4/5/6-GHz-Antenne wie abgebildet an.
- Seite 18 Kapitel 2 Installation Dies ist ein Motherboard mit ATX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern.
- Seite 19 B850 LiveMixer WiFi 2.1 Installation der CPU 1. Bevor Sie die 1718-polige CPU in den Sockel einsetzen, prüfen Sie bitte, ob die PnP-Kappe auf dem Sockel sitzt, ob die CPU-Oberfläche verunreinigt ist oder ob Stifte im Sockel verbogen sind. Setzen Sie die CPU nicht gewaltsam in den Sockel ein, wenn eine der oben genannten Situationen vorliegt.
- Seite 20 Setzen Sie die CPU vorsichtig und so flach wie möglich ein. Lassen Sie sie nicht fallen.
- Seite 21 B850 LiveMixer WiFi Vergewissern Sie sich, dass die CPU auf den Sockel ausgerichtet ist, bevor Sie sie einrasten. Achten Sie darauf, dass die schwarze Abdeckplatte immer an ihrem Platz ist, bis sie beim Schließen des Sockelhebels abspringt. Bitte bewahren Sie die Abdeckung auf, wenn der Prozessor entfernt wird. Die Abdeckung muss...
- Seite 22 2.2 Installation des CPU-Lüfters und des Kühlkörpers Nachdem Sie die CPU in dieses Motherboard eingebaut haben, ist es notwendig, einen größeren Kühlkörper und einen Lüfter zu installieren, um die Wärme abzuführen. Sie müssen auch Wärmeleitpaste auf die CPU auftragen, um die Wärmeableitung zum Kühler zu verbessern.
- Seite 23 B850 LiveMixer WiFi...
- Seite 24 Installation des CPU-Kühlers (Typ 2)
- Seite 25 B850 LiveMixer WiFi...
- Seite 26 +12 V *Die hier gezeigten Abbildungen dienen nur zu Referenzzwecken und stimmen möglicherweise nicht genau mit dem von Ihnen erworbenen Modell überein.
- Seite 27 B850 LiveMixer WiFi Installation des CPU-Kühlers (Typ 3)
- Seite 29 B850 LiveMixer WiFi...
- Seite 30 Bitte beachten Sie, dass in diesem Schritt jeweils nur ein Kabel verwendet werden sollte. Wenn Sie RGB_LED1 wählen, installieren Sie bitte das ASRock-Dienstprogramm „ASRock Polychrome SYNC“. Wenn Sie den USB-Anschluss wählen, installieren Sie bitte das AMD-Dienstprogramm „SR3 Settings Software“.
- Seite 31 B850 LiveMixer WiFi 2.3 Installation von Speichermodulen (DIMM) Dieses Motherboard verfügt über vier 288-polige DDR5 (Double Data Rate 5)-DIMM- Steckplätze und unterstützt die Dual-Channel-Speichertechnologie. 1. Für eine Dual-Channel-Konfiguration müssen Sie immer identische DDR5-DIMM-Paare (gleiche Marke, Geschwindigkeit, Größe und Chip-Typ) installieren.
- Seite 33 B850 LiveMixer WiFi 2.4 Anschluss der Frontblendenstiftleiste Systemblende-Stiftleiste Frontblende Drähte Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Seite 34 2.5 Installation des Motherboards...
- Seite 35 B850 LiveMixer WiFi 2.6 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel...
- Seite 36 SATA-Netzanschluss SATA-Datenanschluss...
- Seite 37 B850 LiveMixer WiFi 2.7 Installation einer Grafikkarte CLICK!
- Seite 38 Erweiterungssteckplätze (PCIe-Steckplätze) Auf dem Motherboard befinden sich 3 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware- Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen.
- Seite 39 B850 LiveMixer WiFi 2.8 Anschließen von Peripheriegeräten...
- Seite 40 2.9 Anschließen der Stromanschlüsse...
- Seite 41 B850 LiveMixer WiFi 2.10 Einschalten...
- Seite 42 2.11 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe Seite 7, Nr. 22) CLRCMOS1 ermöglicht Ihnen das Löschen der Daten im CMOS.
- Seite 43 B850 LiveMixer WiFi 2.12 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
- Seite 44 Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig SPK_PLED1) (siehe Seite 7, Nr. 19) Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_1) (siehe Seite 7, Nr. 16) (SATA3_2) (siehe Seite 7, Nr. 17) Diese beiden SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
- Seite 45 B850 LiveMixer WiFi USB 2.0-Stiftleisten (9-polig USB_9_10) (siehe Seite 7, Nr. 21) (9-polig USB_11_12) (siehe Seite 7, Nr. 20) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. USB_9_10 USB_PWR DUMMY USB_PWR USB_11_12 USB_PWR DUMMY USB_PWR USB 3.2 Gen1-Stiftleisten...
- Seite 46 Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende (20-polig USB32_TC2) (siehe Seite 7, Nr. 13) Es gibt eine Type-C-USB-3.2 Gen2x2-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen2x2-Moduls für zusätzliche USB-3.2 Gen2x2-Ports. USB32_TC2 USB-Type-C-Kabel Audiostiftleiste Frontblende (9-polig HD_AUDIO1) (siehe Seite 7, Nr. 28) Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.
- Seite 47 B850 LiveMixer WiFi Gehäuselüfteranschlüsse (4-polig CHA_FAN1) (siehe Seite 7, Nr. 23) (4-polig CHA_FAN2) (siehe Seite 7, Nr. 24) (4-polig CHA_FAN3) (siehe Seite 7, Nr. 29) Diese Stiftleiste ermöglicht Ihnen das Anschließen eines Gehäuse- oder Kühlkörperlüfters. Falls Sie einen 3-poligen Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
- Seite 48 CPU-Lüfteranschluss (4-polig CPU_FAN1) (siehe Seite 7, Nr. 4) Diese Stiftleiste ermöglicht Ihnen das Anschließen eines CPU-Lüfters. Falls Sie einen 3-poligen Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU_FAN1 +12V CPU_F AN_SPEED FAN_SPEED_CONTROL CPU-Lüfteranschluss (4-polig CPU_FAN2) (siehe Seite 7, Nr. 5) Diese Stiftleiste ermöglicht Ihnen das Anschließen eines CPU-Lüfters oder einer Wasserpumpe.
- Seite 49 B850 LiveMixer WiFi AIO-Pumpenlüfteranschluss (4-polig AIO_PUMP) (siehe Seite 7, Nr. 6) Diese Stiftleiste ermöglicht Ihnen das Anschließen einer/eines AIO- (All-in-One) Pumpe oder -Lüfters. Falls Sie einen 3-pin AIO-Kühllüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. AIO_PUMP...
- Seite 50 ATX-Netzanschluss (24-polig ATXPWR1) (siehe Seite 7, Nr. 11) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATXPWR1 ATX-12-V-Netzanschluss (8-polig ATX12V1) (siehe Seite 7, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
- Seite 51 B850 LiveMixer WiFi ATX-12-V-Netzanschluss (4-polig ATX12V2) (siehe Seite 7, Nr. 2) An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an. *Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss. *Anschluss eines 4-poligen ATX-12-V-Kabels an ATX12V2 ist optional. *Zur erweiterten Übertaktung sollten Sie diesen Anschluss gemeinsam mit ATX12V1 verwenden.
- Seite 52 Thermistor-Kabel-Stiftleiste (2-polig T_SENSOR1) (siehe Seite 7, Nr. 27) Die Thermistor-Kabel-Stiftleiste dient der Verbindung des Thermistor-Kabels zur Überwachung der Temperatur kritischer Komponenten. Schließen Sie das mitgelieferte Thermistor-Kabel an diese Stiftleiste an, und bringen Sie dann das Sensorende an der Komponente an, um ihre Temperatur zu erkennen. T_SENSOR1 SENSOR IN Schließen Sie Ihre Thermistor-Kabel an die...
- Seite 53 B850 LiveMixer WiFi RGB-LED-Stiftleiste (4-polig RGB_LED1) (siehe Seite 7, Nr. 26) Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
- Seite 54 Adressierbare-LED-Stiftleisten (3-polig ADDR_LED1) (siehe Seite 7, Nr. 25) (3-polig ADDR_LED2) (siehe Seite 7, Nr. 10) (3-polig ADDR_LED3) (siehe Seite 7, Nr. 9) Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
- Seite 55 B850 LiveMixer WiFi 1. Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. 2. Bevor Sie Ihr Adressierbare-LED-Kabel installieren oder entfernen, schalten Sie bitte Ihr System aus und ziehen Sie das Netzkabel aus der Steckdose. Andernfalls kann es zu Schäden an den Motherboard-Komponenten kommen.
- Seite 56 2.13 Intelligente Schalter Das Motherboard hat einen intelligenten Schalter: BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS-Flashback-Taste (BIOS_FB1) (siehe Seite 9, Nr. 11) BIOS-Flashback-Taste ermöglicht Nutzern die Leerung des BIOS. BIOS_FB1 USB-BIOS-Flashback-Port...
- Seite 57 Aktualisierung des BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter: http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.
- Seite 58 2.14 Post Status Checker Der Post Status Checker (PSC) führt eine Computerdiagnose durch, wenn der Benutzer die Maschine einschaltet. Die LEDs zeigen durch Aufleuchten an, bei welcher Komponente ein Problem vorliegt. Sie geben rotes, gelbes, weißes und gelb-grünes Licht aus, um entsprechend anzuzeigen, dass CPU, Arbeitsspeicher, VGA und Datenspeicher nicht erkannt werden oder ausgefallen sind.
- Seite 59 B850 LiveMixer WiFi 2.15 M.2-SSD-Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Blazing-M.2-Sockel (M2_1, Key M) unterstützt Typ-2280-PCIe-Gen5x4-Modus (128 Gb/s). * M2_1 ist die erste Priorität bei der M.2-Installation. * M2_1 läuft bei Gen5x4 mit Prozessoren der Serie 9000 und 7000 und bei Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1 und Phoenix 2).
- Seite 60 Schritt 3 Halten Sie die Taste am M.2- Kühlkörper (A) gedrückt. Heben Sie dann den Kühlkörper (B) ab und bewegen Sie ihn in die gezeigte Richtung (C). *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD installieren.
- Seite 61 B850 LiveMixer WiFi Schritt 6 Haken Sie den Riegel des M.2- Kühlkörpers wieder am Abstandhalter ein. Schritt 7 Drücken Sie den M.2-Kühlkörper nach unten in seinen Platz. *Achten Sie darauf, nicht die Taste am M.2-Kühlkörper zu drücken. Schritt 8 Fertig.
- Seite 62 2.16 M.2-SSD-Installationsanleitung (M2_2) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_2, Key M) unterstützt Typ-2280-PCIe-Gen4x4-Modus (64 Gb/s). * M2_2 läuft bei Gen4x4 mit Prozessoren der Serie 9000 und 7000, bei Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1) und bei Gen4x2 mit Prozessoren der Serie 8000 (Phoenix 2).
- Seite 63 B850 LiveMixer WiFi Schritt 3 Vor der Installation eines M.2-SSD lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD installieren. Schritt 4 Setzen Sie das M.2-SSD sorgfältig an den M.2-Steckplatz an, schieben Sie...
- Seite 64 Fixieren Sie den M.2-Kühlkörper, indem Sie die Schrauben mit einem Schraubendreher anziehen. Ziehen Sie die Schraube bitte nicht übermäßig fest an, andernfalls können das M.2-SSD und der M.2- Kühlkörper beschädigt werden. Die aktuelle Unterstützungsliste für M.2-SSD finden Sie auf unserer Website: http://www.asrock.com...
- Seite 65 B850 LiveMixer WiFi 2.17 M.2-SSD-Installationsanleitung (M2_3) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der Hyper-M.2-Sockel (M2_3, Key M) unterstützt Typ-2230/2242/2260/2280-PCIe- Gen4x4-Modus (64 Gb/s). * Wenn M2_3 belegt ist, wird PCIE3 deaktiviert. Installation des M.2-SSD Schritt 1 Bereiten Sie ein M.2-SSD vor.
- Seite 66 Schritt 3 Vor der Installation eines M.2-SSD lösen Sie bitte die Schrauben, mit denen der M.2-Kühlkörper befestigt ist. *Bitte entfernen Sie die Schutzfolien auf der Unterseite des M.2- Kühlkörpers, bevor Sie ein M.2-SSD installieren. Schritt 4 Verwenden Sie zum Entfernen des Abstandhalters einen Schraubendreher.
- Seite 67 B850 LiveMixer WiFi Schritt 6 Setzen Sie das M.2-SSD sorgfältig an den M.2-Steckplatz an, schieben Sie es vorsichtig ein. Bitte beachten Sie, dass das M.2-SSD nur richtig herum in den Steckplatz passt. Schritt 7 Stellen Sie sicher, dass die Kerbe am Ende des M.2-SSD an der Mutter...
