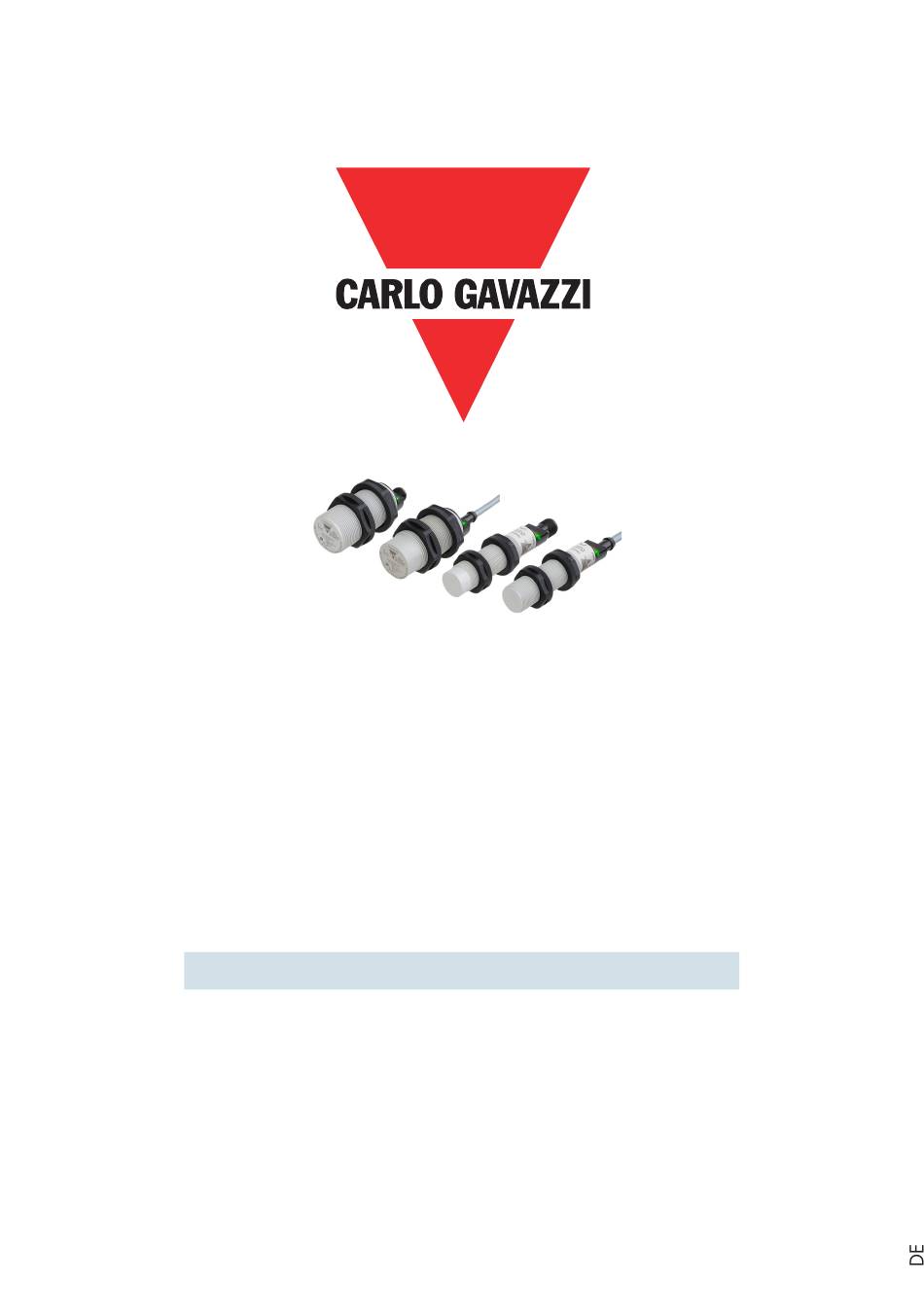

- Seite 1 IO-Link kapazitive Sensoren CA18CB, CA30CB Bedienungsanleitung Carlo Gavazzi Industri, Over Hadstenvej 40, 8370 Hadsten, Dänemark...
-
Seite 2: Inhaltsverzeichnis
2.6.10. LED-Anzeige ..............22 Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... - Seite 3 5. Betrieb ............25 5.1. Benutzeroberfläche des CA18CB…IO und CA30CB…IO ......25 5.2.
-
Seite 4: Einführung
Die Geräte entsprechen der EG-Niederspannungsrichtlinie (2014/35/EU) und der EG-Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU). Alle Rechte an diesem Dokument liegen bei Carlo Gavazzi Industri, Kopien dürfen nur für den internen Gebrauch angefertigt werden. Wir freuen uns über Vorschläge zur Verbesserung dieses Dokuments. -
Seite 5: Produkt
IO-Link-Ausführung Zusätzliche Zeichen können für angepasste Versionen verwendet werden. 2.3. Betriebsart Kapazitive IO-Link-Sensoren verfügen über zwei Schaltausgänge (SO) und zwei verschiedene Betriebsmodi: SIO-Modus (Standard-I/O-Modus) und IO-Link-Modus. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 6: Sio-Modus
Einmal mit dem IO-Link-Anschluss verbunden, hat der Master Fernzugriff auf alle Parameter des Sensors und auf erweiterte Funktionalitäten, sodass die Einstellungen und Konfigurationen während des Betriebs geändert und Diagnosefunktionen wie Temperaturwarnungen, Temperaturalarme und Prozessdaten genutzt werden können. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 7: Ausgangsparameter
Sensorkopf, und auch ein höherer dielektrischer Wert des Ziels erhöht den Wert. Ein Ziel aus Metall hat z. B. einen höheren dielektrischen Wert als ein Ziel aus Kunststoff. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 8: Schaltpunkt-Modi
Die Schaltinformation ändert sich, wenn der Messwert die in den Sollwerten SP1 und SP2 definierten Schwellen bei steigenden oder fallenden Messwerten überschreitet (unter Berücksichtigung der Hysterese). Hyst Hyst Sensor Sensing distance window Beispiel einer Anwesenheitserkennung – mit nicht invertierter Logik Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 9: Hysterese-Einstellungen
Der Ausgang 2 (SO2) kann als externer Eingang konfiguriert werden, sodass externe Signale in den Sensor eingespeist werden können: von einem zweiten Sensor, einer SPS oder direkt von einem Maschinenausgang. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 10: Eingangswähler
Im Logikfunktionsblock können die ausgewählten Signale des Eingangswählers direkt ohne Einsatz einer SPS um eine Logikfunktion ergänzt werden. So sind dezentrale Entscheidungen möglich. Verfügbare Logikfunktionen sind: AND, OR, XOR, SR-FF. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... - Seite 11 A ODER B ergibt Q XOR-Funktion Symbol Wahrheitstabelle XOR-Gatter mit 2 Eingängen Boolescher Ausdruck Q = A + B A ODER B, aber NICHT BEIDES ergibt Q Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri...
-
Seite 12: Timer (Einzeln Einstellbar Für Ausgang 1 Und 2)
Wählt aus, welche Art von Timerfunktion am Schaltausgang angewandt wird. Es bestehen folgende Möglichkeiten: 2.4.4.1.1. Deaktiviert Diese Option deaktiviert die Timerfunktion, unabhängig davon, wie die Timerskala und die Zeitverzögerung eingestellt sind. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 13: Einschaltverzögerung (T-On)
2.4.4.1.4. Ein- und Ausschaltverzögerung (T-on und T-off) Ist diese Option ausgewählt, werden sowohl Ein- als auch Ausschaltverzögerung auf die Aktivierung des Schaltausgangs angewendet. Anwesenheit des Messobjekts N.O. Toff Toff Beispiel mit Schließerausgang Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 14: Einschaltwischend
2.4.4.1.8. Timerwert Der Parameter legt die eigentliche Dauer der Verzögerung fest. Die Verzögerung kann auf einen beliebigen ganzzahligen Wert zwischen 1 und 32.767 eingestellt werden. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 15: Ausgangsinvertierer
SO1: Deaktiviert oder in NPN-, PNP- oder Gegentakt-Konfiguration. SO2: Deaktiviert oder in NPN-, PNP- oder Gegentakt-Konfiguration; externer Eingang (aktiv- high/Pull-down), externer Eingang (aktiv-low/Pull-up) oder externer Teach-Eingang. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 16: Teachvorgang
HINWEIS! Es wird nicht empfohlen, die Hysterese unter die in der SSC-Parameterliste angegebenen Werte zu ändern. 1) Befehlsfolge für Einzelwert-Teach: #65 „SP1 Einzelwert-Teach“ #64 „Teach anwenden“ (optionaler Befehl) Sensor Befehlsfolge 1) „SP1 Einzelwert-Teach“ 2) „Teach anwenden“ Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 17: Befehlsfolge Für Zwei-Werte-Teach
#64 „Teach anwenden“ (optionaler Befehl) Sensor Befehlsfolge 1) „SP1 Zwei-Werte-Teach TP1“ Erfassungsbereich 2) „SP1 Zwei-Werte-Teach TP2“ 3) „Teach anwenden“ 4) „SP2 Zwei-Werte-Teach TP1“ 5) „SP2 Zwei-Werte-Teach TP2“ 6) „Teach anwenden“ Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 18: Ablauf Im Fenstermodus
#74 „SP2 dynamischen Teach beenden“ #64 „Teach anwenden“ (optionaler Befehl) Sensor Befehlsfolge 1) „SP1 dynamischen Teach Erfassungsbereich starten“ 2) „SP2 dynamischen Teach starten“ 3) „Teach anwenden“ Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 19: Sensorspezifisch Einstellbare Parameter
Dies bedeutet, dass der Sensor einen Alarm bei Überschreitung der Höchst- oder Mindesttemperatur auslöst. Die Temperaturen können zwischen -50 °C und +150 °C eingestellt werden. Die Werkseinstellungen sind: unterer Grenzwert -30 °C und oberer Grenzwert +120 °C. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 20: Sichere Grenzwerte
Der Sensor hat eine integrierte Sicherheitsmarge, die hilft, die Erfassung bis zu den Sollwerten mit einer zusätzlichen Sicherheitsmarge einzustellen. Die Werkseinstellungen sind zweimal die Standardhysterese des Sensors, z. B. ist bei einem Sensor des Typs CA18CB/CA30CB… mit einer Hysterese von 15 % die Sicherheitsmarge auf 30 % eingestellt. -
Seite 21: Qualität Des Teachvorgangs (Qot)
Störungen: der Wert kann zwischen 1-255 gesetzt werden, der Default ist 1. Die Filtereinstellung von 1 liefert die maximale Tastfrequenz und die Einstellung von 255 liefert die minimale Tastfrequenz. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 22: Led-Anzeige
EIN oder AUS Stabil EIN + IO-Link: LED blinkt 90 % ein, 10 % aus Stabil AUS + IO-Link: LED blinkt 10 % ein, 90 % aus Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 23: Diagnoseparameter
Der Sensor protokolliert, wie viele Male der Ereignis-Zähler eine Wartung angefordert hat. Es können maximal 2.147.483.647 Ereignisse aufgezeichnet werden. Dieser Parameter wird einmal pro Stunde aktualisiert und kann von einem IO-Link-Master ausgelesen werden. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 24: Download-Zähler
50 ms nach dem Einschalten der Stromversorgung ist der Sensor betriebsbereit. Bei Anschluss an einen IO-Link-Master ist keine zusätzliche Einstellung erforderlich. Die IO-Link- Kommunikation startet automatisch, nachdem der IO-Link-Master eine Aktivierungsanforderung an den Sensor gesendet hat. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 25: Betrieb
Sensor im IO-Link-Modus und stabil EIN 100 ms, AUS 900 ms * Optionen für LED-Leisten über IO-Link wählbar ** Eine Option, die alle LEDs deaktiviert, ist ebenfalls verfügbar Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 26: Betriebsdiagramm
Der Prüfling befindet sich auf einem Drehteller, der sich mit einer Geschwindigkeit von 5 Um- drehungen pro Minute dreht. Der Sensor darf durch den Hochdruckwasserstrahl keinerlei optische oder funktionale Beeinträchtigungen erleiden. Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 27: Iodd-Datei Und Werkseinstellungen
Kommunikationseigenschaften, einschließlich der minimalen Zykluszeit des Geräts • Gerätekennung, Artikelnummer, Bild des Geräts und Logo des Herstellers IODD-Dateien werden im IODD Finder und auf der Website von Carlo Gavazzi zur Verfügung gestellt: http://gavazziautomation.com 6.2. Werkseinstellungen Die Werkseinstellungen sind in Kapitel 7. „Anhang“ unter den Standardwerten aufgeführt. -
Seite 28: Io-Link-Geräteparameter Für Ca18Cb
OctetStringT 3 Bytes Temperaturüberschreitung OctetStringT 3 Bytes Temperaturunterschreitung OctetStringT 3 Bytes Kurzschluss OctetStringT 3 Bytes Wartung erforderlich OctetStringT 3 Bytes Prozessdateneingabe 40 (0x28) IntegerT 32 Bit Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 29: Ssc-Parameter
UIntegerT 8 Bit 2 = Fensterbetrieb 3 = Zwei-Grenzwerte-Modus CA18CBF 4% CA18CBN 15% Hysterese 2 3 (0x03) 1 … 100 UIntegerT 16 Bit CA30CBF 5% CA30CBN 10% Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 30: Ausgangsparameter
3 = XOR 4 = Gattergesteuerte SR-FF-Funktion 0 = Nicht invertiert (Schließer) 8 Bit Ausgangsinvertierer 2 8 (0x08) 1 = Invertiert (Öffner) UIntegerT 1 = Invertiert (Öffner) Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 31: Sensorspezifisch Einstellbare Parameter
2 = LED-Anzeige zentrierte LEDs LED-Anzeige 78 (0x4E) 2 = LED-Anzeige zentrierte LED UIntegerT 8 Bit 3 = LED-Anzeige alle LEDs 4 = LED-Anzeige, Meinen Sensor finden Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 32: Diagnoseparameter
IntegerT 32 Bit peratur Wartungs-Ereignis-Zähler 213 (0xD5) 0 … 2 147 483 647 IntegerT 32 Bit Download-Zähler 214 (0xD6) 0 … 65 536 UIntegerT 16 Bit Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 33: Abmessungen
M12 x 1.0 M12 x 1.0 M18 x 1.0 x 47 27(1.06) 14 (0.55) 8 (0.31) M30 x 1.5 x 45.5 Rückseite STABLE CA30 CA18 DIST. OUTPUT Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 34: Montage
Nicht am Kabel ziehen Ein Näherungsschalter darf nicht von anderen Stromversorgungskabeln, Wiederholte Biegung des Kabels als mechanischer Anschlag z. B. Motor-, Schütz- oder Magnetkabel vermeiden dienen getrennt verlegen Rev.00 - 11.2024 | MAN CA18-30CB_IO-Link GER | © 2024 | CARLO GAVAZZI Industri... -
Seite 35: Carlo Gavazzi
