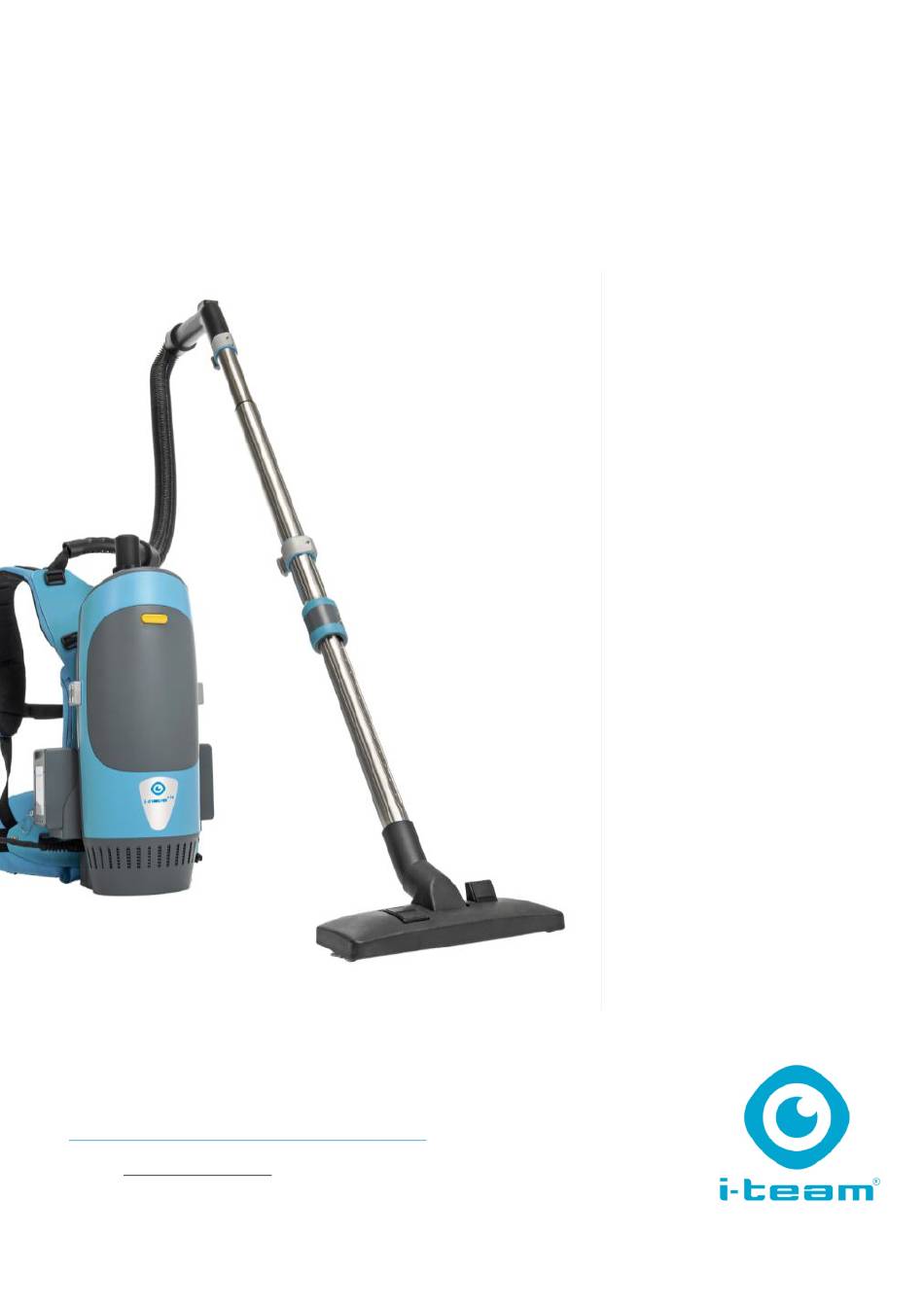

- Seite 1 2.5B Leichter Rucksackstaubsauger Bedienungsanleitung i-team Professional b.v. Hoppenkuil 27b, 5626 DD Eindhoven, Niederlande Telefon: +31402662400 E-Mail: hello@i-teamglobal.com Internet: www.i-teamglobal.com...
- Seite 2 Die Bedienungsanleitung wurde ursprünglich in englischer Sprache verfasst. Future Cleaning Technologies B.V. Hoppenkuil 27b, 5626 DD Eindhoven, Niederlande Telefon: +31402662400 E-Mail: hello@i-teamglobal.com Internet: www.i-teamglobal.com Modell: I-MOVE 2.5B 14,4 V (OHNE AKKU UND Datum: 15/01/2021 LADEGERÄT) Artikelnummer: IME25.I-V.0000B Version: 1.0...
-
Seite 3: Vorwort
Lesen Sie die Bedienungsanleitung sorgfältig. Machen Sie sich mit den richtigen Verfahren für Betrieb und Wartung vertraut. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf. Die Bedienungsanleitung ist wesentlicher Bestandteil des i-move 2.5B und muss bei Verkauf oder Umtausch dem neuen Eigentümer übergeben werden. Jeder i-move 2.5B trägt oben auf dem Gehäuse eine eindeutige Kennnummer. -
Seite 4: Lesehilfen
Lesehilfen Die folgenden Symbole und Begriffe werden in diesem Handbuch verwendet, um den Leser auf Sicherheitsfragen und wichtige Informationen aufmerksam zu machen: Symbol Begriff Erläuterung WARNUNG Kennzeichnet eine Gefahrensituation, die bei Nichtbeachtung der sicherheitsrelevanten Anweisungen zu Verletzungen des Bedieners oder von umstehenden Personen und/oder zu leichten bis mittelstarken Schädigungen des Produkts oder der Umwelt führen kann. -
Seite 5: Inhaltsverzeichnis
Inhalt Vorwort ......................................3 Zweck der Bedienungsanleitung ............................3 Zielgruppe ......................................3 Bediener des i-move 2.5B ................................. 3 Lesehilfen ......................................4 Einleitung ....................................7 Bestimmungsgemäße Verwendung des Produkts ..................7 Nicht bestimmungsgemäße Verwendung des Produkts ................8 Lebensdauer ................................8 Modifikationen ................................ - Seite 6 Bedienung mit i-brush ............................24 ® 6.3.1 Nach Verwendung der i-brush ......................... 27 ® 6.3.2 Entnehmen des Akkus ............................ 27 Wartung ....................................28 Reinigen ..................................28 7.1.1 Reinigen des Geräts ............................28 7.1.2 Reinigen von Schlauch und Saugrohr ...................... 28 7.1.3 Reinigen der Filter ............................
-
Seite 7: Einleitung
5-Bedienungsanleitung. ® Dieses Handbuch richtet sich an Personen, die mit dem i-move 2.5B arbeiten und die tägliche Wartung vornehmen. Die Bedienungsanleitung ist vor der Ingebrauchnahme vollständig zu lesen. Diese Anleitung beschreibt die richtige Nutzung sowie Sicherheitsvorkehrungen, Wartung und Transport. -
Seite 8: Nicht Bestimmungsgemäße Verwendung Des Produkts
Große Teile aus Glas, Kunststoff oder Holz • 1.3 Lebensdauer Für die einwandfreie Funktion und eine lange Lebensdauer des i-move 2.5B müssen die in dieser Anleitung empfohlenen Wartungsintervalle eingehalten werden. 1.4 Modifikationen Modifikationen am i-move 2.5B sind ohne Rücksprache mit dem Hersteller und dessen Genehmigung nicht zulässig. -
Seite 9: Spezifikationen
1.5 Spezifikationen Abbildung 2 Gehäusegröße ohne Gurtzeug (B × T × H): 224 x 240 x 480 mm Gewicht (ohne Schlauch und Saugrohr, 5,28 kg mit Akkus): Akkugewicht (1 Akku): 0,70 kg Schlauchlänge (eingezogen/ausgezogen): 50 cm/200 cm Kapazität: 2,5 l Schallpegel (1 m Entfernung und 1 m 77,5 dB(A)/72,7 dB(A) Entfernung in 1,5 m Höhe):... -
Seite 10: Garantie
1.6 Garantie Der i-move 2.5B darf nur mit den mitgelieferten Materialien verwendet werden. Die ® Verwendung anderer Verbrauchsmaterialien kann Schäden am i-move 2.5B verursachen und den Bediener gefährden. Bei Verwendung alternativer Verbrauchsmaterialien erlischt die Herstellergarantie. Die Garantie gilt für 1 Jahr. -
Seite 11: Identifizierung
1.7 Identifizierung Jeder i-move 2.5B besitzt eine eindeutige Seriennummer, die auf der Unterseite der ® Haupteinheit angebracht ist. Ihr i-team-Partner benötigt diese Nummer, wenn Sie Teile bestellen. Typenschild: Produktart: i-move 2.5B Seriennummer: Strom: 28 V/Leistungsaufnahme 240 W Distributor: i-team Professional... -
Seite 12: Beschreibung
2.5B bleibt auch bei langer Benutzung bequem. ® Sie können den i-move 2.5B mit der Fernbedienung ein- und ausschalten. Der i-move 2.5B verwendet einen HEPA-Filter (H11) und enthält außerdem eine Duftstoffkassette für frische Luft. Kombinieren Sie den i-move 2.5B mit unserer i-brush , wenn Sie zusätzliche... -
Seite 13: Fernbedienung
2.1 Fernbedienung 1. Batteriestatusanzeige (Abbildung 5, Pos. 1). Die blauen Akkustatus-LEDs leuchten bei normalem Gebrauch. Wenn der Akku voll geladen ist, leuchten alle blauen LEDs. Während er entleert wird, erlöschen die blauen LEDs nach und nach. 2. ON/OFF-Schalter (Abbildung 5, Pos. 2). Abbildung 5... -
Seite 14: Sicherheit
Benutzen Sie den i-move 2.5B NIE ohne Staubbeutel. WARNUNG Verwenden Sie den i-move 2.5B NICHT auf feuchten oder nassen Oberflächen. Dies beschädigt den i-move 2.5B und gefährdet den Benutzer. Schäden, die durch die Verwendung auf nassen Oberflächen entstehen, sind nicht von der... -
Seite 15: Transport Und Lagerung
2.5B nicht im Freien auf. • ® Lagern Sie die i-move 2.5B an einem trockenen Ort. • Entnehmen Sie den Akku, wenn der i-move 2.5B länger gelagert wird. Siehe • Abschnitt 6.3.2. Entnehmen Sie den Akku, bevor Sie den i-move 2.5B transportieren. Siehe •... -
Seite 16: Zusammenbau Und Montage
2.5B ist nicht aufwendig, das Gurtzeug ist bereits am i-move 2.5B ® angebracht. Ein Akku und ein Ladegerät können separat bestellt werden. 5.1 Auspacken Der i-move 2.5B wird in 1 Karton geliefert. Er enthält den i-move 2.5B selbst und ein Starterpaket mit Düsen. Abbildung 6 Legende 1 Fugendüse... -
Seite 17: Montage
5.2 Montage 1. Führen Sie den Schlauch (Abbildung 7, Pos. 1) in das Gehäuse des i-move 2.5B ® (Abbildung 7, Pos. 4) und in das Saugrohr (Abbildung 7, Pos. 2) ein. 2. Bringen Sie die gewünschte Düse (Abbildung 7, Pos. 3) am schmalen Saugrohrende an. -
Seite 18: Austauschen Des Staubbeutels
5.3 Austauschen des Staubbeutels ACHTUNG Verwenden Sie nur i-team-Originalstaubbeutel. • 1. Platzieren Sie den i-move 2.5B ® auf einer ebenen Fläche. 2. Drücken Sie den gelben Knopf (Abbildung 8, Pos. 1), um die Klappe zu entriegeln. 3. Nehmen Sie die Klappe ab (Abbildung 8, Pos. - Seite 19 7. Platzieren Sie den gelben Halter (Abbildung 10, Pos 1) in der oberen Position. Drücken Sie den gelben Knopf (Abbildung 10, Pos. 2), bis er in verriegelter Position einrastet. 8. Führen Sie den Kartonkragen des neuen Staubbeutels (Abbildung 10, Pos. 3) vollständig in den gelben Staubbeutelhalter ein.
-
Seite 20: Bedienung
2.5B auf Schäden und Defekte. ® 2. Stellen Sie sicher, dass ein Staubbeutel in den i-move 2.5B eingesetzt wurde. 3. Stellen Sie sicher, dass die richtige Düse für die bevorstehende Arbeit angebracht wurde. 4. Prüfen Sie die Bürste an der Düse auf Verschleiß. -
Seite 21: Normalbetrieb
VORSICHT Der Gurt muss richtig eingestellt werden, damit er bequem am Körper sitzt. Andernfalls kann es zu körperlichen Beschwerden kommen. 1. Stellen Sie den i-move 2.5B auf einen Tisch oder eine vergleichbare Fläche (Abbildung 14, Pos. 4). 2. Öffnen Sie den Hüftgurt (Abbildung 14, Pos. - Seite 22 8. Schließen Sie die Schnalle auf der Vorderseite (Abbildung 15, Pos. 4). 9. Befestigen Sie die Fernbedienung am Hüftgurt oder an einer der Schlaufen (Abbildung 15, Pos. 1). 10. Drücken Sie den ON/OFF-Schalter (Abbildung 15, Pos. 3), um den i-move 2.5B einzuschalten. Abbildung 15...
-
Seite 23: Nach Der Benutzung
4. Öffnen Sie den Hüftgurt (Abbildung 15, Pos. 5). 5. Nehmen Sie die Fernbedienung vom Hüftgurt oder von einer der Schlaufen ab (Abbildung 15, Pos. 1). 6. Stellen Sie den i-move 2.5B auf einen Tisch oder eine vergleichbare Fläche (Abbildung 14, Pos. 4). 6.2.2 Entnehmen des Akkus 1. -
Seite 24: Bedienung Mit I-Brush
4. Drehen Sie den Schlauch der i-brush im Uhrzeigersinn, um ihn am Gehäuse zu fixieren. 5. Stecken Sie den Stecker der i-brush (Abbildung 17, Pos. 3) in den Anschluss am i-move 2.5B ein (Abbildung 17, Pos. 4). 6. Ziehen Sie den Ring am Stecker fest. - Seite 25 7. Stellen Sie den i-move 2.5B auf einen ® Tisch oder eine vergleichbare Fläche (Abbildung 18, Pos. 4). 8. Öffnen Sie den Hüftgurt (Abbildung 18, Pos. 3). 9. Lösen Sie die vordere Schnalle (Abbildung 18, Pos. 2). 10. Lösen Sie die 2 Schnallen (Abbildung 18, Pos.
- Seite 26 15. Befestigen Sie die Fernbedienung am Hüftgurt oder an einer der Schlaufen (Abbildung 19, Pos. 1). 16. Drücken Sie den ON/OFF-Schalter (Abbildung 19, Pos. 3), um den i-move 2.5B einzuschalten. 17. Drücken Sie den ON/OFF-Schalter (Abbildung 19, Pos. 5), um die i-brush einzuschalten.
-
Seite 27: Nach Verwendung Der I-Brush
5. Öffnen Sie den Hüftgurt (Abbildung 19, Pos. 6). 6. Nehmen Sie die Fernbedienung vom Hüftgurt oder von einer der Schlaufen ab (Abbildung 19, Pos. 1). 7. Stellen Sie den i-move 2.5B auf einen Tisch oder eine vergleichbare Fläche (Abbildung 18, Pos. 4). 6.3.2 Entnehmen des Akkus 1. -
Seite 28: Wartung
® das Gerät warten oder Teile austauschen. Der Wartungsaufwand ist beim i-move 2.5B gering. Es wird jedoch empfohlen, das Gerät nach Gebrauch und vor der Lagerung zu reinigen. Für die einwandfreie Funktion und eine lange Lebensdauer des i-move 2.5B müssen die in dieser Anleitung empfohlenen Wartungsintervalle eingehalten werden. -
Seite 29: Austauschen Der Filter
Achten Sie beim Einsetzen des neuen Kassettenfilters in das Gehäuse des i-move 2.5B darauf, dass die Pfeile auf dem Filter nach oben zeigen. ® 1. Platzieren Sie den i-move 2.5B auf einer ebenen Fläche. 2. Drücken Sie den gelben Knopf (Abbildung 21, Pos. 1), um die Klappe zu entriegeln. - Seite 30 Pos. 2) wieder auf. Abbildung 23 HEPA-Filter Der i-move 2.5B ist mit einem HEPA-Kassettenfilter (H11) ausgestattet, der perfekt für die tägliche Reinigung geeignet ist. Der HEPA-Filter entfernt Krankheitserreger, Allergene und Partikel, die gesundheitliche Probleme verursachen können und häufig mit Asthma...
-
Seite 31: Austauschen Des Motorfilters
1. Schalten Sie den i-move 2.5B mit ® dem ON/OFF-Schalter (Abbildung 24, Pos. 1) aus. 2. Legen Sie den i-move 2.5B flach auf eine ebene Fläche. 3. Schrauben Sie das Filtergehäuse (Abbildung 24, Pos. 2) entgegen dem Uhrzeigersinn aus der Unterseite des i-move 2.5B. -
Seite 32: Austauschen Der Duftstoffkapseln
1. Schalten Sie den i-move 2.5B mit ® dem ON/OFF-Schalter (Abbildung 26, Pos. 1) aus. 2. Legen Sie den i-move 2.5B flach auf eine ebene Fläche. 3. Schrauben Sie das Filtergehäuse (Abbildung 26, Pos. 2) entgegen dem Uhrzeigersinn aus der Unterseite des i-move 2.5B. -
Seite 33: Zustand Von Bürste Und Düse
Prüfen Sie wöchentlich, ob der Staubbeutel voll ist, und tauschen Sie ihn ggf. aus. Siehe Abschnitt 5.3. Tauschen Sie den Motorfilter und den Kassettenfilter alle 6 bis 8 Monate aus. Siehe Abschnitt 7.2. Einmal jährlich muss der i-move 2.5B von autorisiertem Personal inspiziert werden. 7.6 Lagerung Siehe Abschnitt 4. -
Seite 34: Fehlerbehebung
Tauschen Sie den Akku aus. Lebensdauer erreicht Ladegerät defekt Tauschen Sie das Ladegerät aus. i-move 2.5B stoppt Motor überhitzt, ein Lassen Sie den i-move 2.5B Thermoschalter hat abkühlen. den Motor gestoppt Prüfen Sie Filter, Staubbeutel und Schlauch. Warten Sie ca. 30 Minuten. - Seite 35 2.5B riecht Filter zugesetzt Schalten Sie den ungewöhnlich i-move 2.5B aus und wechseln Sie den Filter. Duftstoff ist verbraucht Legen Sie neue Duftstoffkapseln ein. Staubbeutel voll Schalten Sie den i-move 2.5B aus und wechseln Sie den Staubbeutel.
-
Seite 36: Außerbetriebsetzung Und Entsorgung
, das Produkt umweltgerecht ® zu entsorgen. Der i-move 2.5B enthält noch wertvolle Rohstoffe und muss deshalb unter Einhaltung der örtlichen Gesetze und Richtlinien zum Recycling elektrischer Geräte entsorgt werden. 1. Entnehmen Sie den Akku zur getrennten Entsorgung (siehe Abschnitt 6.2.2). -
Seite 37: Anhänge
10 Anhänge 10.1 CE-Zertifikat... - Seite 38 Dieses Dokument ist Teil der technischen Dokumentation des i-move 2.5B und wird auf ® Anfrage bereitgestellt.
