Seite 71: Hdmi Über Cat6-Splitter-Kits, 4K/60 Hz

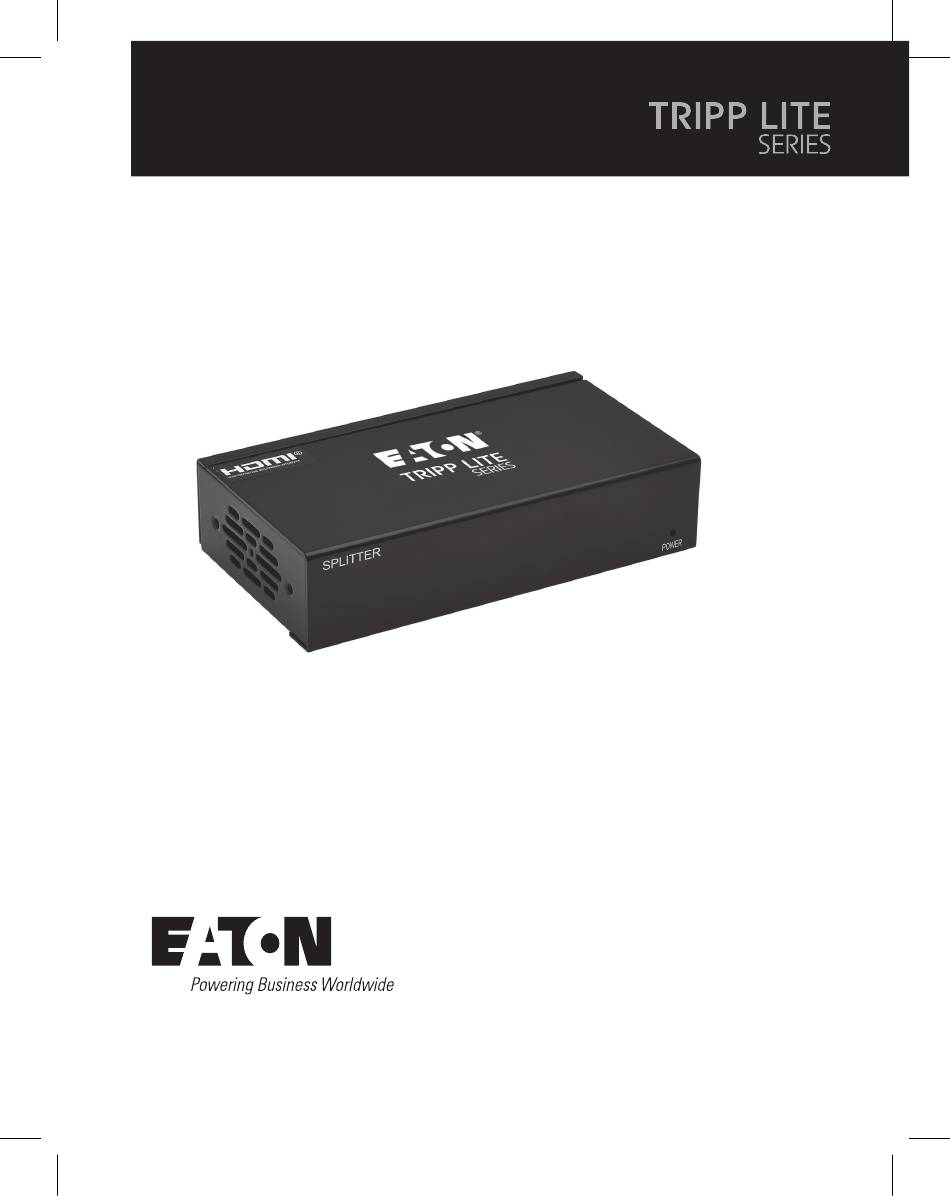

Bedienungsanleitung HDMI über Cat6-Splitter- Modelle: Kits, 4K/60 Hz B127A-002-BH B127A-004-BH B127A-008-BH B127A-002-BHPH2 B127A-004-BHPH3 Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 24 Français 48 Italiano 95...
Seite 72: Lieferumfang
Lieferumfang Externe Montageteile HDMI- Stromversorgung (J/N) Zubehörkabel B127A-002-BH B127A-002-BHPH2 B127A-004-BH B127A-004-BHPH3 B127A-008-BH Produktmerkmale Alle • Verlängert 4K Audio- und Videosignale auf einen HDMI- Bildschirm in einer Entfernung bis zu 70 m • Unterstützt Videoauflösungen bis zu 4K x 2K (3840 x 2160) bei 60 Hz, wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma- Subsampling •...
Seite 73 Produktmerkmale B127A-002-BH • Verlängert und verteilt ein 4K Audio-/Videosignal effektiv auf zwei Bildschirme in einer Entfernung bis zu 70 m über 24 AWG Cat6-Kabel • Kompatibel mit Empfängereinheiten der B127A-Serie, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich) • Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD •...
Seite 74 Produktmerkmale • Kompatibel mit Empfängereinheiten der B127A-Serie, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat erhältlich) • Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio und Dolby TrueHD • Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen •...
Seite 75 Produktmerkmale • Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen • Der lokale HDMI-Anschluss unterstützt eine Videoauflösung von 4K/60 Hz, um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen •...
Seite 76 Produktmerkmale • Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen • Der lokale HDMI-Anschluss unterstützt eine Videoauflösung von 4K/60 Hz, um das an die angeschlossenen Bildschirme übertragene Bild anzuzeigen •...
Seite 77: Optionales Zubehör
Produktmerkmale • Die Unterstützung mehrerer Auflösungen ermöglicht den Empfängereinheiten, die Verwendung aller Bildschirme, die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die Videoauflösung des anderen angeschlossenen Empfängers zu beeinträchtigen • Die PoC-Technologie (Power over Cable) versorgt die angeschlossenen Empfänger über Cat6-Kabel mit Strom vom Splitter •...
Seite 78: Haftungsausschluss
Haftungsausschluss Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e): 1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können. 2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist.
Seite 79: Wandhalterung
Montageanleitung Im Lieferumfang des B127A-002-BH, B127A-004-BH, B127A-008-BH, B127A-002-BHPH2 und B127A-004-BHPH3 sind Montageteile enthalten, die eine Vielzahl von Montagemethoden ermöglichen. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können. Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken.
Seite 80: Installation Des Splitter-Standardkits (Modelle Mit 2 Anschlüssen)
Empfängereinheiten enthält. Das zweite Diagramm zeigt den B127A-002- BH-Splitter, der mit einem im Lieferumfang enthaltenen B127A-1P0-PH- Empfänger und einem B127A-1A0-BH-Empfänger verwendet wird, der separat auf TrippLite.Eaton.com erhältlich ist. 4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheiten keine externe...
Seite 81 Installation B127A-002-BH Bis zu 70 m Cat6-Kabel bei 4K/60 Hz Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz MONITOR HDR-PLAYER B127A-1A0-BH B127A-002-BH B127A-1P0-PH...
Seite 82 Installation B127A-002-BHPH2 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz HDR-PLAYER B127A-1P0-PH B127A-002-BH B127A-1P0-PH 1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
Seite 83 Installation 5. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor. 6. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist.
Seite 84: Installation Des Splitter-Standardkits (Modelle Mit 4 Anschlüssen)
Empfängereinheiten enthält. Das zweite Diagramm zeigt eine B127A-004-BH-Splittereinheit mit einem im Lieferumfang enthaltenen B127A-1P0-PH-Empfänger und zusätzlichen B127A-1A0-BH-, B127A-1A0-FH- und B127A-2A0-FH-Empfängereinheiten, die separat auf TrippLite.Eaton.com erhältlich sind. 4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheiten keine externe Stromversorgung erforderlich.
Seite 85 Installation B127A-004-BH Bis zu 70 m Cat6-Kabel bei 4K/60 Hz Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz B127A-1P0-PH B127A-1A0-BH  OUTPUT INPUT REMOTE DATA B127A-1A0-FH  OUTPUT 1  REMOTE DATA     B127A-2A0-FH OUTPUT 1 OUTPUT 2 ...
Seite 86 Installation B127A-004-BHPH3 Bis zu 70 m Cat6-Kabel bei 4K/60 Hz Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz B127A-1P0-PH B127A-1P0-PH B127A-1P0-PH B127A-004-BH OPTIONALER LOKALER HDR-PLAYER MONITOR 1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind.
Seite 87 Installation 3. Optional: Für eine größere Reichweite schließen Sie bis zu vier B127A-010-H-Signal-Repeater-Einheiten über Cat6-Kabel zwischen dem Splitter und jedem Empfänger an. 4a. Optional für B127A-004-BHPH3: Schließen Sie einen lokalen Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie) an den LOCALOUT-Anschluss der lokalen B127A-004-BHPH3- Splittereinheit an.
Seite 88 Installation 7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore ein. Die LOKALE (orange) LED leuchtet auf, um anzuzeigen, dass der lokale Anschluss an einen Bildschirm angeschlossen ist. 8. Schließen Sie das externe Netzteil an die Splittereinheit an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an.
Seite 89: Installation Des Splitter-Standardkits (Modelle Mit 8 Anschlüssen)
AWG-Volldrahtkabeln hergestellt. 3) Das Installationsdiagramm zeigt eine B127A-008-BH Splittereinheit mit einer Auswahl an Empfängern der B127A-Serie, einschließlich B127A-1A0- BH, B127A-1P0-PH und B127A-1A0-FH (separat auf TrippLite.Eaton.com erhältlich) 4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie (Power over Cable) ist für die Remote-Empfängereinheit keine externe...
Seite 90 Installation B127A-008-BH B127A-008-BH Up to 230 ft. (70 m) Cat6 cable at 4K/60Hz Bis zu 70 m Cat6-Kabel bei 4K/60 Hz Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60Hz Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz OPTIONALER LOKALER MONITOR OPTIONAL LOCAL MONITOR HDR PLAYER...
Seite 91 Installation 1. Stellen Sie sicher, dass alle Geräte in der Installation – z. B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS geschaltet sind. 2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel (z. B. einem Kabel der P569-XXX-CERT- oder P568-XXX-2A-Serie) an den INPUT-Anschluss der lokalen Splittereinheit an. 3.
Seite 92 Installation 5. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der N202-Serie) mit dem RJ45-Anschluss an der Remote- Empfängereinheit. 6. Verbinden Sie den HDMI-Anschluss der externen Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel der Serie P569-XXX-CERT oder P568-XXX-2A) mit einem Monitor.
Seite 93 Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.
Seite 94 WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land) •...
