Mondraker F-PODIUM Bedienungsanleitung Seite 50

F-PODIUM
Anleitungen und Dokumente

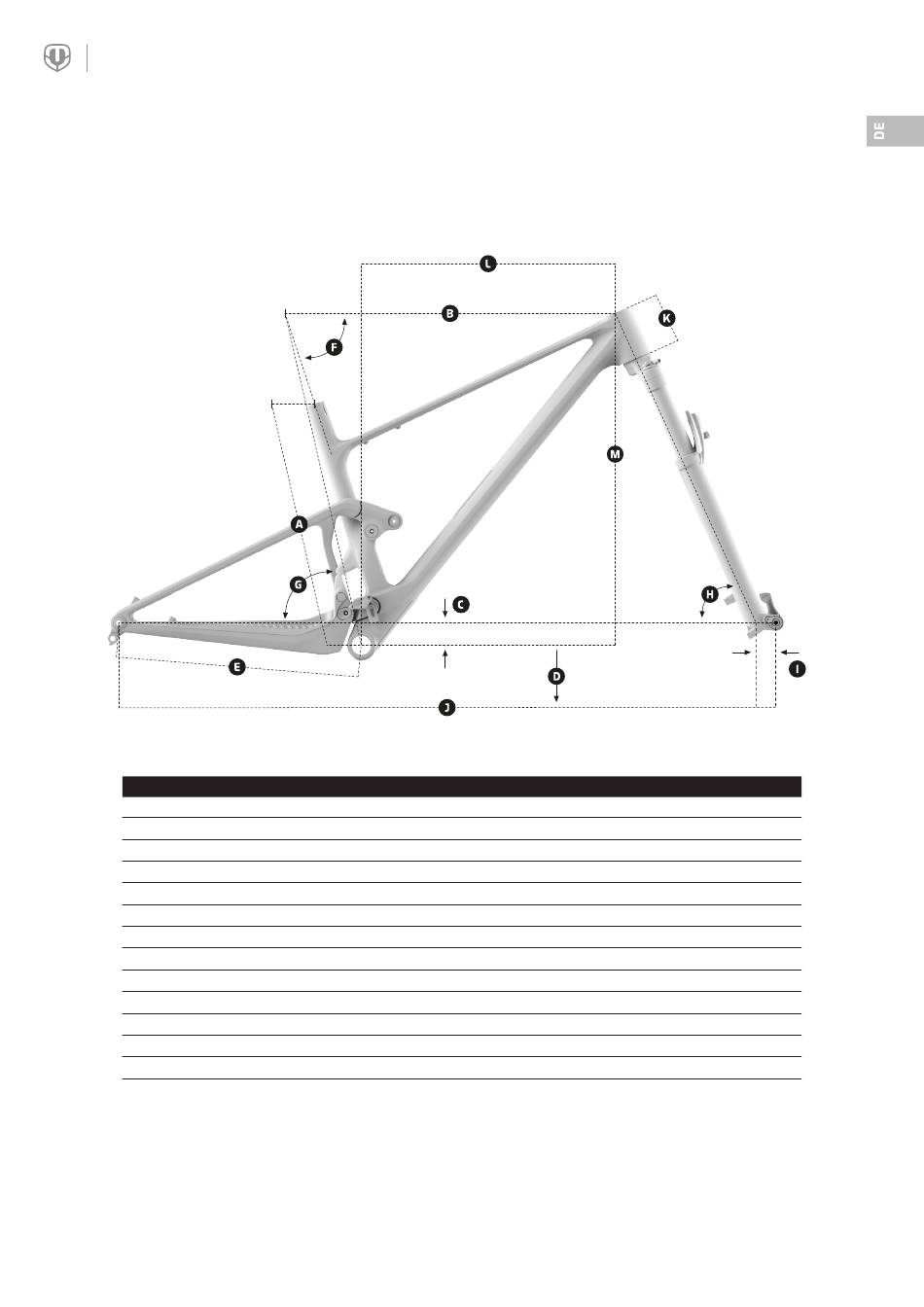

1. GEOMETRIE
GRÖẞE
A Sitzrohrlänge
B Oberrohrlänge
C Innenlagerabsenkung
D
Innenlagerhöhe
E Kettenstrebenlänge
F Sitzrohrwinkel
G
Sitzrohrwinkel (effecktiv)
H Steuerrohrwinkel
I Gabel-Offset
J
Radstand
K Steuerrohrlänge
L Reach
M
Stack
S M
410mm 440mm
576mm 601mm
-40mm -40mm
335mm 335mm
435mm 435mm
72.5º 73º
76º 76º
66.5º 66.5º
44mm 44mm
1152mm 1177mm
90mm 90mm
430mm 455mm
595mm 595mm
L XL
470mm 500mm
629mm 658mm
-40mm -40mm
335mm 335mm
435mm 435mm
73º 73.5º
76º 76º
66.5º 66.5º
44mm 44mm
1208mm 1239mm
105mm 120mm
480mm 505mm
608mm 622mm
