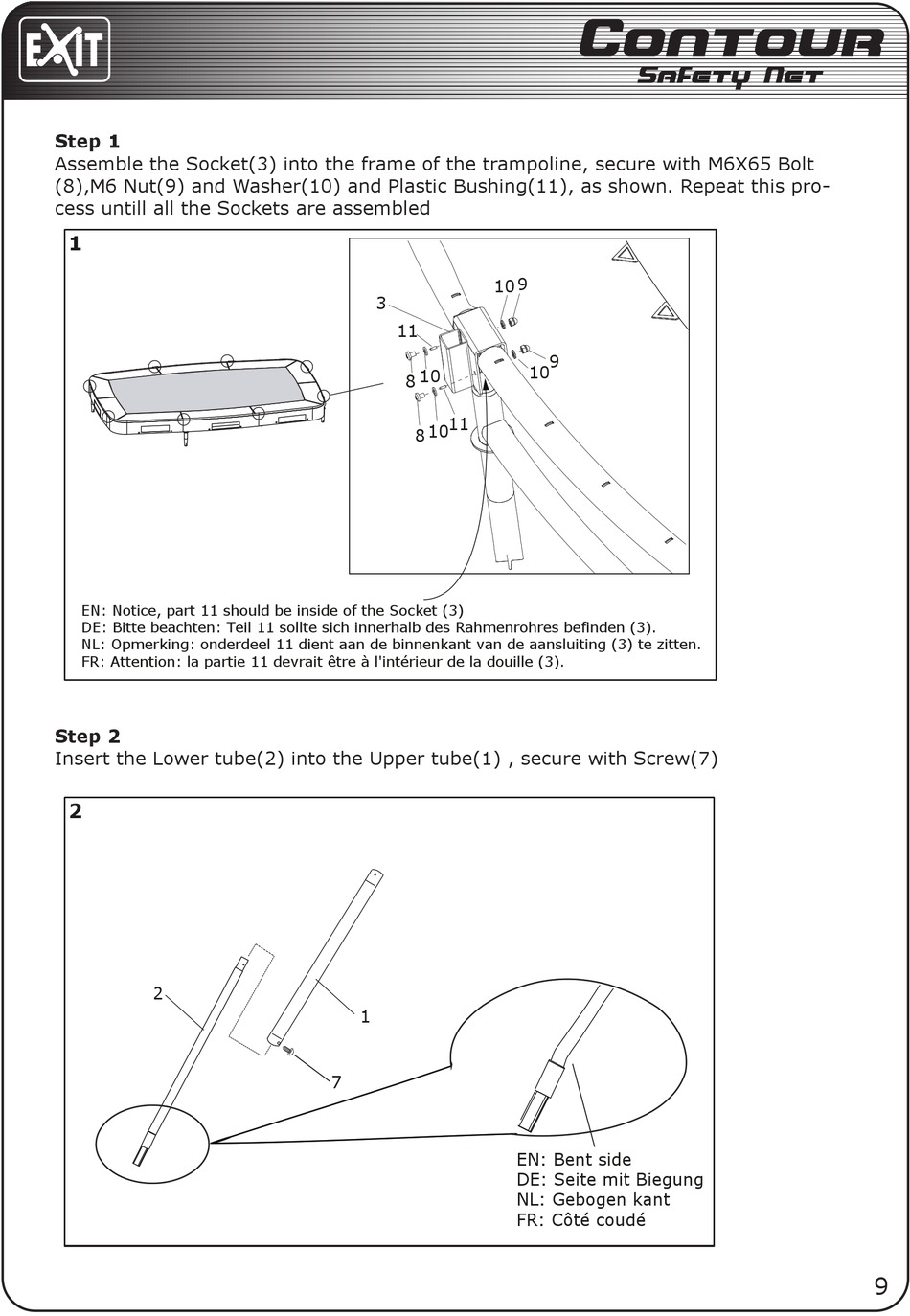

Step 1
Assemble the Socket(3) into the frame of the trampoline, secure with M6X65 Bolt
(8),M6 Nut(9) and Washer(10) and Plastic Bushing(11), as shown. Repeat this pro-
cess untill all the Sockets are assembled
1
EN: Notice, part 11 should be inside of the Socket (3)
DE: Bitte beachten: Teil 11 sollte sich innerhalb des Rahmenrohres befinden (3).
NL: Opmerking: onderdeel 11 dient aan de binnenkant van de aansluiting (3) te zitten.
FR: Attention: la partie 11 devrait être à l'intérieur de la douille (3).
Step 2
Insert the Lower tube(2) into the Upper tube(1) , secure with Screw(7)
2
2
10
3
11
10
8
11
10
8
1
7
9
9
10
EN: Bent side
DE: Seite mit Biegung
NL: Gebogen kant
FR: Côté coudé
9
