#140 LOOP LINE - MOUNTING
B2 - GROUND FIXATION
NEDGRAVNING/BODENBEFESTIGUNG/
FIJACIÓN AL SUELO /FIXATION AU SOL
B2 / 900 B201
M10x12
Loop 30mm 30mm
Loop Arc
Loop Line
FitStation
Satellite
230mm
Ø12mm Ø12mm
M10
B3 / 900 B301
Loop
Ø12mm
Loop Arc
40mm 22,5mm
Loop Line
FitStation
Satellite
out-sider a/s info@out-sider.dk
Kigkurren 8A, Islands Brygge www.out-sider.dk
M10
220mm
DK-2300 Copenhagen S
B4 / 900 B400
B2
M10x12
BESLAG/BRACKETS VERSION 02
127mm
450mm
80mm
B2 / 900 B201
127mm
30mm 30mm
Loop
130mm
Loop Arc
Loop Line
FitStation
Satellite
230mm
100mm
Ø12mm
M10 260mm
4mm
80mm
12mm
B3 / 900 B301
124mm
Loop
Ø12mm
Loop Arc
40mm 22,5mm
Loop Line
FitStation
Satellite
GB

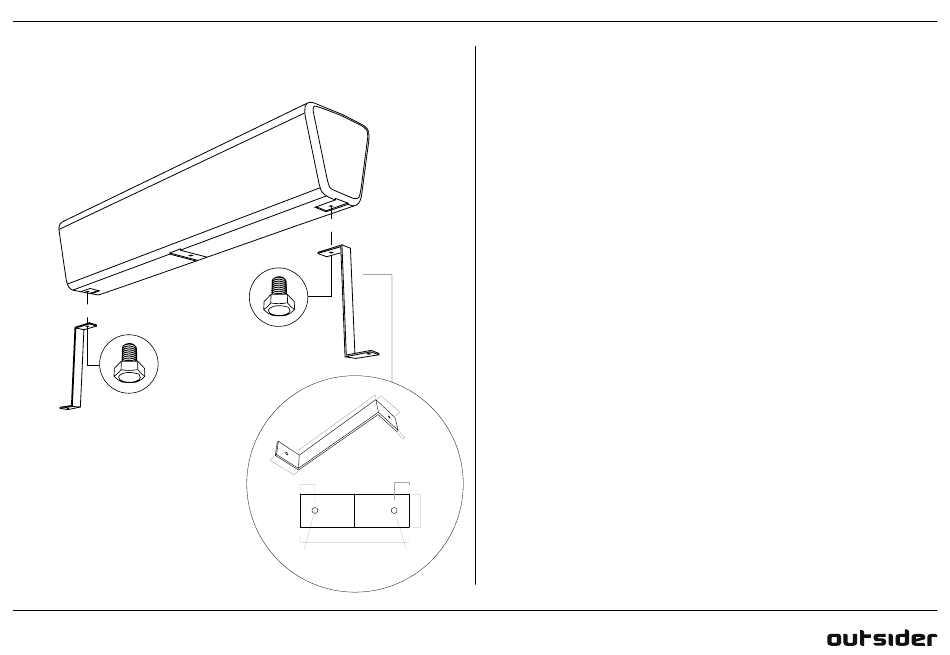

The bracket is mounted onto the bottom of Loop Line with supplied M10x12
allen key bolts.
Loop Line is not stable as an individual unit - it has to be mounted with
brackets to the ground or to Loop Arc or Loop Corner.
DK
Beslaget fastgøres til bunden af Loop Line med de inkluderede M10x12
unbrako skruer.
Loop Line er ikke stabil som individuelt møbel. Skal fastgøres til underlaget
med beslag eller til Loop Arc eller Loop Corner.
DE
Die Halterung wird auf dem montiert Unterseite der Loop Line mit im
Lieferumfang enthalten M10x12 Inbusschrauben.
Loop Line ist als nicht stabil Einzelgerät - es muss montiert werden mit
Halterungen am Boden oder an Schleifenbogen oder Schleifenecke.
ES
El soporte se monta en el parte inferior de Loop Line con el suministrado
Tornillos con llave allen M10x12.
130mm
Loop Line no es estable como unidad individual - tiene que ser montada
con soportes al suelo o a Arco de bucle o Esquina de bucle.
BESLAG/BRACKETS VERSION 02
4mm
FR
Le support est monté sur le bas de Loop Line avec fourni M10x12 boulons à
clé allen.
450mm
80mm Loop Line n'est pas stable en tant que unité individuelle - elle doit être
montée avec des supports au sol ou à Arc de boucle ou coin de boucle.
127mm
Ø12mm
100mm
80mm
12mm
127mm
4mm
4mm
