Seite 1 Technical Support and E-Warranty Certificate www.vevor.com/support ELECTRIC SPRAYER USER MANUAL MODEL: KF-16C-70 We continue to be committed to provide you tools with competitive price. "Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might benefit from buying certain tools with us compared to the major top brands and does not necessarily mean to cover all categories of tools offered by us.
Seite 2 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.
Seite 3 SAFETY INSTRUCTIONS EYE PROTECTIONH AND PROTECTION FOOT PROTECTION DUST MASK PROTECTION WEAR WASH YOUR HAND ! For your safety and the safety of others, the following precautions must be observed when operating the sprayer: 1. During spraying operation, the personnel shall wear clothes in strict accordance with the regulations, wear masks, glasses, hats, gloves, or protective clothing against pesticide penetration, and shall not work naked.
Seite 4 12. The maximum temperature of the liquid to be sprayed must not exceed 43℃. Do not use the sprayer if the temperature of the work environment is up to 45℃ or lower than -10℃. MODEL AND PARAMETERS Model KF-16C-70 Capacity 4 Gallons(16L) Pump Membrane mini-pump...

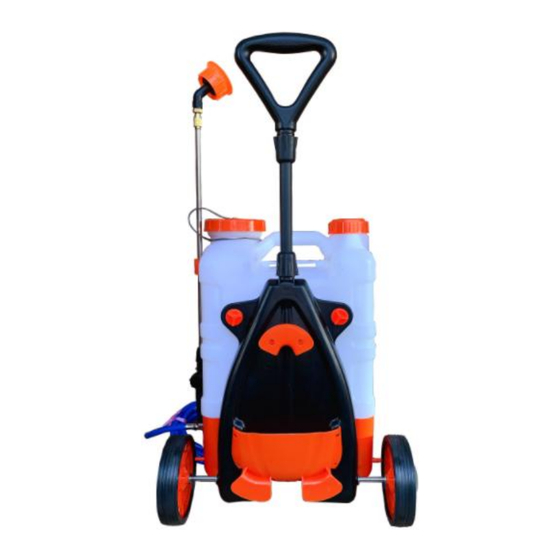

Seite 5 STRUCTURE DIAGRAM Name Name Handle Pressure regulating knob Water outlet Charger socket Water inlet Fuse Barrel body Switch Spraying nozzle Wheel Spray Lance Storage box Spray bar clamp Hose storage rack Hose Battery Voltmeter Fixed nuts - 4 -...
Seite 6 COMPONENTS Picture Name and Qty Picture Name and Qty Barrel body(x1) Charger(x1) Cart rack(x1) Fuse(x2) Fan-shaped Handle(x1) nozzle(x1) Adjustable Pull rod(x1) single-hole HoseΦ8x4m(x1) Windproof nozzle(x1) F-type double Straps(x1) nozzle(x1) Single-head copper Clasp spring(x4) nozzle(x1) Stainless steel Single-head plastic gasket(x4) nozzle(x1) Telescopic Sealing gasket(x1) Plastic spray...
Seite 7 ASSEMBLY STEP 01: ASSEMBLE WHEEL 1. Bend the split cotter for C-curve by sharp-nose pliers. 2. Insert the steel rod into the bottom hole of trolley, then insert the steel gasket into the rod, then insert the wheel into the rod. 3.
Seite 8 STEP 02: ASSEMBLE THE HANDLE OF TROLLEY. 1. Take off the cap of rod, then take off the plastic nuts of handle and trolley. 2. Insert the nuts into rod, then insert the rod into the trolley, then screw the nut into the screw of trolley tightly.
Seite 9 STEP 03: ASSEMBLE THE LANCE SET 1. Wrap the seal tape around the brass screw 1~2 times at water outlet of sprayer’s bottom, then screw the brass nut of the either end of the hose. 2. Wrap the seal tape around the brass screw 1~2 times at the bottom of switch handle, then screw the brass nut of the hose.
Seite 10 USAGE 01. START TO WORK AND STOP TO WORK 1. Turn on the electric switch to “1”, then rotate the knob to “HIGH”, start to work. 2. Rotate the knob to “LOW”, stop to work, then turn off the electric switch to “0”. 02.
Seite 11 03. THE USAGE OF HANDLE SWITCH 1. Press and hold the handle to start working, or release it to stop working. 2. When spraying for a long time, the handle can be fixed by the ring. 04. JUDGE THE INDICATOR LIGHT OF THE VOLTMETER Description of indicator light: Yellow light "L": Battery’s power is low, needs charging.
Seite 12 07. CHECK THE BATTERY 1. Press the button of battery cover of the back of the sprayer, then open it and check the situation of the battery. 08. ASSEMBLE THE SPRAYER INTO THE TROLLEY 1. Insert the bottom of sprayer into two fixed parts of trolley. 2.
Seite 13 - 12 -...
Seite 14 09. TAKE OUT THE SPRAYER FROM TROLLEY 1. Loose the plastic screw, then take out the sprayer. 10. ASSEMBLE THE STRAP 1. Insert the belt into the hole of sprayer, insert the belt into the inside of buckle, tighten the belt. 2.
Seite 15 How to solve the pump not working? NOTE: Pleas fill the clean water at first, avoid damage from leakage. 1. Turn on electric switch, then rotate the knob, the pump starts to work. 2. Connect the water outlet of the bottom “A” to the transfer pump “B”, then pump water from the water outlet, the water flows from “C”.
Seite 16 SEAL POSITION O-ring seal15x3.1 Sealing gasket Black seal ring12x16x2 Green seal ring12.5x17.5x2 Green seal ring12.5x17.5x2 Green seal ring7x11x2 - 15 -...
Seite 17 INTRODUCTION AND APPLICATION OF NOZZLE Provide fan-shaped spray, Fan-shaped nozzle which is mostly used in scenes requiring control range, such as weeding. Rotational control spray. Adjustable single-hole Provide a small amount of nozzle spray, or linear spray (15-20ft). 1.Equipped with a protective cover to reduce the impact Windproof nozzle of wind on spray.
Seite 18 MAINTAIN AND STORAGE Cleaning and care: After operating the sprayer, remove the working solution from the tank completely and rinse the tank, hose, pump, and spray tube with clean water. Finally, spray with clean water for 3 minutes to eliminate the possibility of a chemical reaction when other chemicals are used in the next spraying.
Seite 19 4. Change a hose. Flow rate and pressure 1. Suction plug. 1. Cleaning the filter 2. Power is not enough. 2. Change the battery reduction. 1. Connecting place is not 1. Tight the connecting. tight. Leaking 2 Change the o-ring. 2.
