BWT Medo Connect

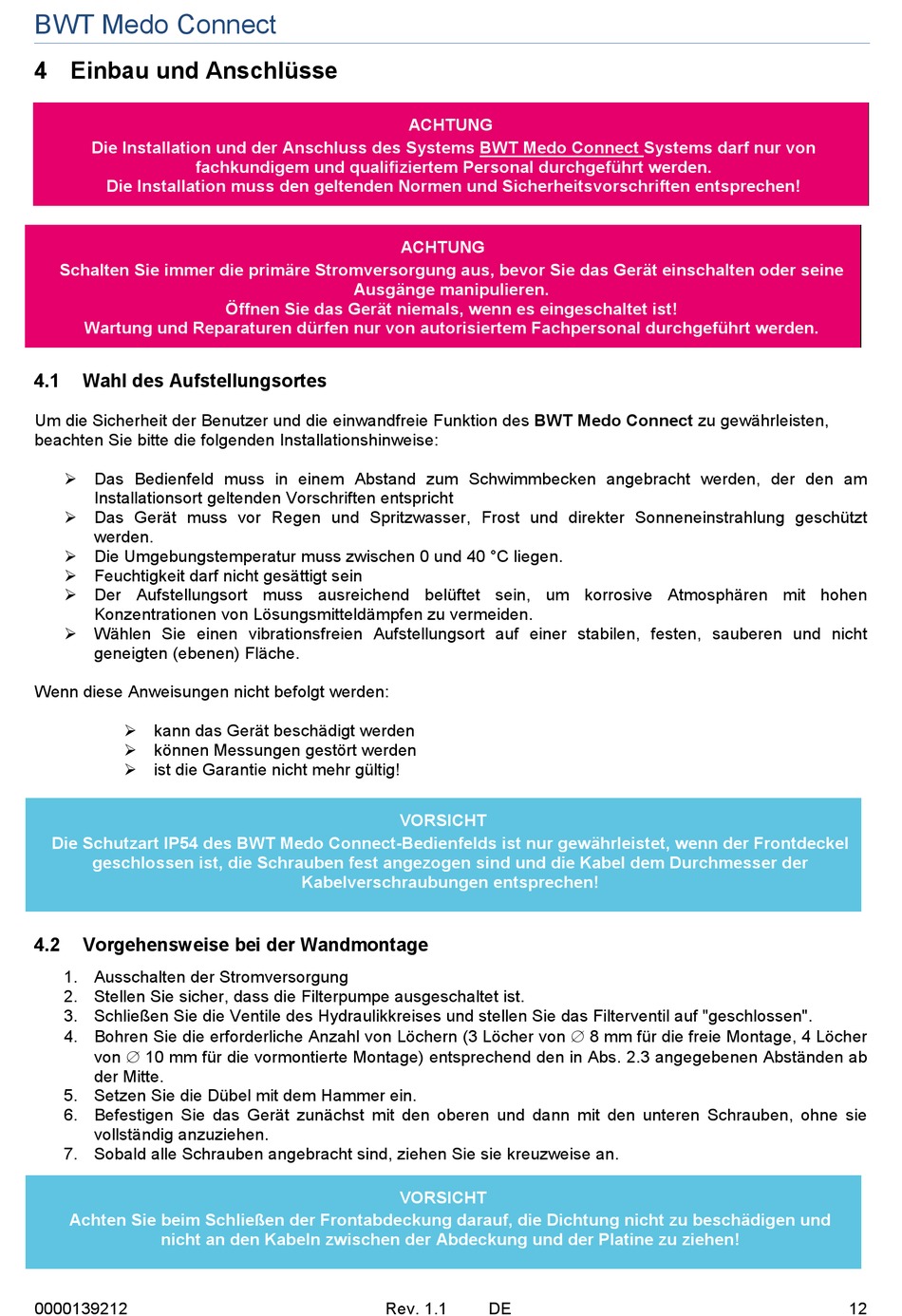

4 Einbau und Anschlüsse
Die Installation und der Anschluss des Systems BWT Medo Connect Systems darf nur von
fachkundigem und qualifiziertem Personal durchgeführt werden.
Die Installation muss den geltenden Normen und Sicherheitsvorschriften entsprechen!
Meter (Volumen 2 in der Abbildung unten).
Schalten Sie immer die primäre Stromversorgung aus, bevor Sie das Gerät einschalten oder seine
Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
4.1
Wahl des Aufstellungsortes
Um die Sicherheit der Benutzer und die einwandfreie Funktion des BWT Medo Connect zu gewährleisten,
beachten Sie bitte die folgenden Installationshinweise:
 Das Bedienfeld muss in einem Abstand zum Schwimmbecken angebracht werden, der den am
Installationsort geltenden Vorschriften entspricht
 Das Gerät muss vor Regen und Spritzwasser, Frost und direkter Sonneneinstrahlung geschützt
werden.
 Die Umgebungstemperatur muss zwischen 0 und 40 °C liegen.
 Feuchtigkeit darf nicht gesättigt sein
 Der Aufstellungsort muss ausreichend belüftet sein, um korrosive Atmosphären mit hohen
Konzentrationen von Lösungsmitteldämpfen zu vermeiden.
 Wählen Sie einen vibrationsfreien Aufstellungsort auf einer stabilen, festen, sauberen und nicht
geneigten (ebenen) Fläche.
Wenn diese Anweisungen nicht befolgt werden:
 kann das Gerät beschädigt werden
 können Messungen gestört werden
 ist die Garantie nicht mehr gültig!
Die Schutzart IP54 des BWT Medo Connect-Bedienfelds ist nur gewährleistet, wenn der Frontdeckel
geschlossen ist, die Schrauben fest angezogen sind und die Kabel dem Durchmesser der
4.2
Vorgehensweise bei der Wandmontage
1. Ausschalten der Stromversorgung
2. Stellen Sie sicher, dass die Filterpumpe ausgeschaltet ist.
3. Schließen Sie die Ventile des Hydraulikkreises und stellen Sie das Filterventil auf "geschlossen".
4. Bohren Sie die erforderliche Anzahl von Löchern (3 Löcher von ∅ 8 mm für die freie Montage, 4 Löcher
von ∅ 10 mm für die vormontierte Montage) entsprechend den in Abs. 2.3 angegebenen Abständen ab
der Mitte.
5. Setzen Sie die Dübel mit dem Hammer ein.
6. Befestigen Sie das Gerät zunächst mit den oberen und dann mit den unteren Schrauben, ohne sie
vollständig anzuziehen.
7. Sobald alle Schrauben angebracht sind, ziehen Sie sie kreuzweise an.
Achten Sie beim Schließen der Frontabdeckung darauf, die Dichtung nicht zu beschädigen und
nicht an den Kabeln zwischen der Abdeckung und der Platine zu ziehen!
0000139212
Ausgänge manipulieren.
Öffnen Sie das Gerät niemals, wenn es eingeschaltet ist!
Kabelverschraubungen entsprechen!
Rev. 1.1
ACHTUNG
ACHTUNG
VORSICHT
VORSICHT
DE
12
