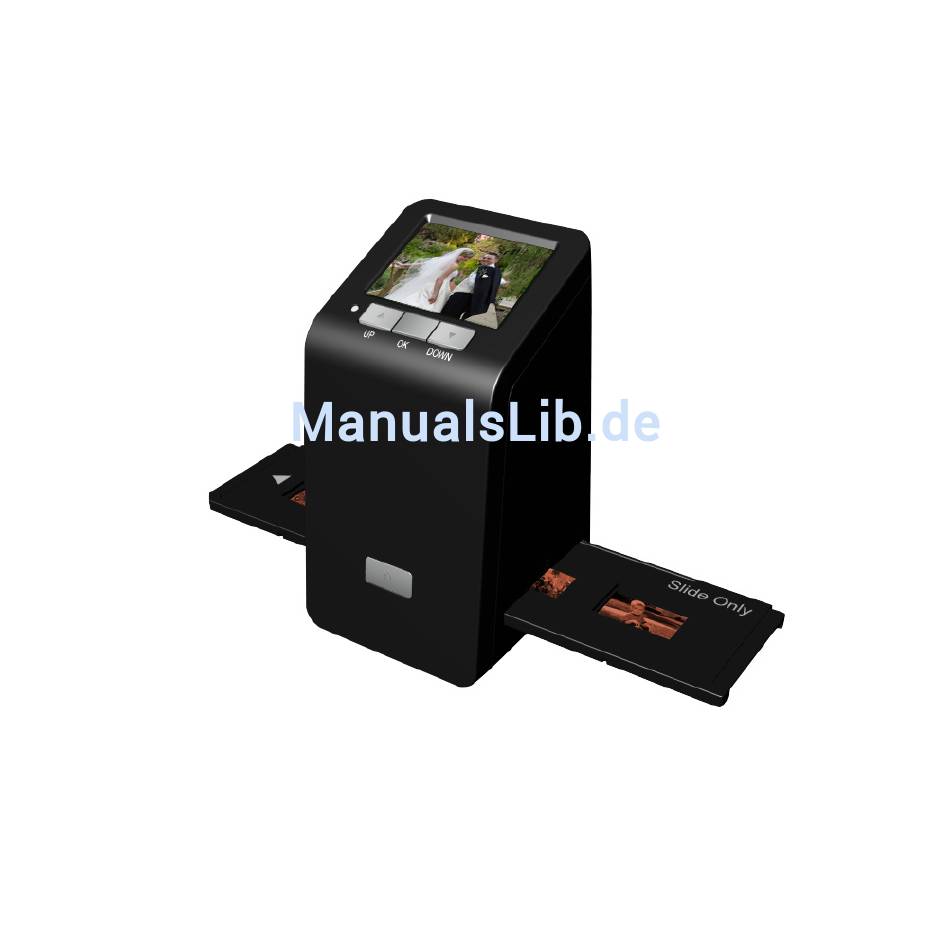

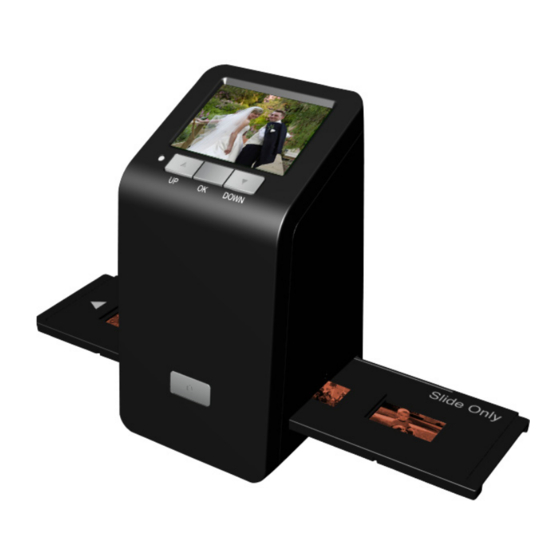

- Seite 1 Rollei DF-S290 HD -Patent anstehend- Benutzerhandbuch...
- Seite 2 Version 1.01 März 2011...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Den Rollei DF-S 290 HD auspacken……………………………………..2 II. Den Film in den Filmschlitten einsetzen.........3 III. Schnellstart................6 IV. Anleitung zur Bedienung………..........9 Aufnahme………………………………………………………………………......…….……….……..9 Wiedergabe……………………………………………………………………......………………….17 Filmtyp………………………………………………………………………………………………………..…….………19 USB-Modus…………………..……………………………………………………………………………………..…….21 Setupmenü….….…………………………………………………………………………………………………….…..21 V. Spezifikationen..............25... -
Seite 4: Den Rollei Df-S 290 Hd Auspacken
Den Rollei DF-S 290 HD auspacken Negativ-/Diafilmschlitten Benutzerhandbuch Rollei DF-S 290 HD USB/TV/HDMI- Dia-Magazin Reinigungsbürste USB-Netzstecker Kabel Hinweis Zum gelegentlichen Sauberwischen der Glasoberfläche wird empfohlen, einen sauberen, trockenen, nicht alkoholhaltigen Baumwolltupfer zu verwenden, um während dem Scannen ein klares und sauberes Bild zu erhalten. -
Seite 5: Den Film In Den Filmschlitten Einsetzen
II. Den Film in den Filmschlitten einsetzen Die Dias in den Schlitten einsetzen 1. Den Schlitten wie abgebildet öffnen 2. Die Dias in den Diaschlitten einsetzen 3. Den Filmschlitten schließen Den Negativfilm in den Schlitten einsetzen 1. Den Filmschlitten wie abgebildet öffnen 2. -
Seite 6: Das Dia-Magazin Einsetzen
Das Dia-Magazin einsetzen: 1． Das Dia-Magazin aus der Verpackung herausnehmen 3. Das Dia-Magazin in den Scanner einsetzen und 2. Die Dias in den Diahalter einlegen mit dem Schieberegler einzeln weitertransportieren. Hinweis Zum Vermeiden von Spiegelbildern beachten Sie beim Einsetzen des Negativfilms in den Filmschlitten die Serienziffern (von links nach rechts) oben auf dem Film. - Seite 7 Abbildung 2 Ab-/Kipptaste Taste zum Kippen Drücken Sie während der Live-Ansicht auf die Taste oben auf dem Gerät Abbildung 3 Kippen Menü des Wiedergabemodus’ Abbildung 4...
-
Seite 8: Schnellstart
III. Schnellstart Betriebsanzeige-LED Auf-/Spiegeltaste OK-Taste Ab-/Kipptaste Slot für Dia/Negativschlitten SD-Kartenfach Ein/Aus-Taste HDMI-Anschluss AV-Anschluss USB- Anschluss... - Seite 9 1. Den Film in den Filmschlitten einlegen 2. Den Filmschlitten in den DF-S290 HD einschieben 3. Den Netzadapter an den DF-S290 HD anschließen 4. Das Gerät mit der Ein/Aus-Taste einschalten...
- Seite 10 5. Auf die OK-Taste drücken, um das Bild einzulesen 6. Zum Speichern die OK-Taste bei gelb markiertem Speichersymbol drücken. 7. Nach dem Beenden der Aufnahme die SD-Karte, auf der die aufgenommenen Bilder gespeichert sind, herausnehmen 8. Oder das Bild im Wechseldatenträger-Modus auf einem PC anzeigen...
-
Seite 11: Anleitung Zur Bedienung
IV. Anleitung zur Bedienung Home: Hauptmenü Aufnahme Wiedergabe Filmtyp USB-Modus Einstellung Aufnahme: Aufnahmemodus (voreingestellt) (Abschnitt 1) ● Wiedergabe: Wiedergabemodus (Abschnitt 2) ● Filmtyp: Typs des Film anwählen (Abschnitt 3) ● USB-Modus: Massenspeicher-Modus (bei Anschluss am PC) (Abschnitt 4) ● Einstellung: TV-Einstellungen und Formatierungsoption ●... -
Seite 12: Aufnahme Kippen / Spiegeln
Auf -Taste Nach Anwahl der Auf-Taste sehen Sie das Spiegel/Kipp Menü am unteren Rand des Livebildes ● Weitere Erläuterungen finden Sie im Abschnitt 1.2 Ab-Taste Nach Anwahl der Ab- Taste sehen Sie das Farb-Menü am unteren Rand des Livebildes ● Weitere Erläuterungen finden Sie in Abschitt 1.3 1.2 Aufnahme Kippen / Spiegeln Im Vorbereitungsmenü... -
Seite 13: Farbeinstellungen/Helligkeit Ändern
Ab-Taste Drücken Sie auf die Ab-Taste, um das Bild umzukehren (Kippen) ● Nachdem Sie die Ausrichtung der Aufnahme vorgenommen haben, kommen Sie durch Drücken der OK-Taste zurück in das Menü der Vorbereitung (Abschnitt 1.1). Sie können nun die Farb- und Helligkeitseinstellung vornehmen (Abschnitt 1.3) oder die Aufnahme durch Drücken der OK-Taste scannen. -
Seite 14: Helligkeit Einstellen
1.4 Helligkeit einstellen In diesem Modus können Sie die Helligkeit des Bildes einstellen. Drücken Sie auf die Auf-Taste oder Ab-Taste, um die Helligkeit in den Stufen von -3 bis 3 zu ● verändern. Nachdem Sie die Einstellung der Helligkeit vorgenommen haben, kommen Sie durch Drücken der OK- Taste zurück in das Menü... -
Seite 15: Aufnahmemodus
Drücken Sie auf die Auf-oder Ab-Taste, um die grüne Farbe in den Stufen von -3 bis 3 zu ● verändern. Bestätigen Sie Ihre Einstellung mit OK. Drücken Sie auf die Auf-oder Ab-Taste, um die blaue Farbe in den Stufen von -3 bis 3 zu ●... - Seite 16 Filmschlittens in den Scannerschlitz wird je nach der zuvor bestimmten Filmtyps stets das positive Bild der Vorlage angezeigt (nach dem Einschalten ist der Filmtyp auf den Negativfilm voreingestellt). Korrigieren Sie durch verschieben der Dia-/Negativhalter gegebenenfalls die Vorlagenposition bevor Sie zum scannen auf die OK-Taste drücken. 1.9 Bearbeitungsmenü...
- Seite 17 Nächstes Bild im Filmschlitten/Magazin Beim Speichervorgang auf der SD-Karte können folgende Fehlermeldungen auf dem Monitor erscheinen: 1. Die SD Karte/der Speicher des Scanners ist voll. Bitte nutzen Sie eine neue Karte oder kopieren Sie die Daten auf der Karte auf Ihren Computer und löschen Sie die Daten auf der Karte.
-
Seite 18: Wiedergabe
2. Wiedergabe Wiedergabe Für den Wiedergabe-Modus beim Einschalten des DF-S290 HD auf die Ab-Taste drücken oder während dem Betrieb über das Home-Symbol zum Hauptmenü gelangen. Zum Bestätigen der Auswahl auf die OK-Taste drücken. Wiedergabesymbol Nach dem Aktivieren des Wiedergabemodus zeigt das 3.0 TFT automatisch alle auf der SD-Karte gespeicherten Bilder in einem Intervall von je 2 Sekunden an. - Seite 19 Rotieren um +90 Beenden Rotieren um -90 Löschen Speichern Spiegeln Kippen Home Rotieren um +90: Rotiert das aufgenommene Bild um +90 Grad ● Rotieren um -90: Rotiert das aufgenommene Bild um -90 Grad ● Spiegeln: Wechselt das Bild von links nach rechts ●...
-
Seite 20: Filmtyp
3. Filmtyp Film Type Zum Abändern der Definition des Filmtyps gehen Sie beim Einschalten des DF-S290 HD zur Auswahl der Filmtypen oder während des Betriebs über das Home-Symbo zurück zum Hauptmenü. Wählen Sie die Option “Filmtyp“ an und öffnen Sie diese mit der OK-Taste. Folgende Filmtypen können angewählt werden: Farbnegativ Schwarzweiss-Negativ... -
Seite 21: Filmtyp Beispiele
3.1 Filmtyp Beispiele Farb- Negativfilm Schwarzweiss- Eingesetzt Negativfilm in den Schlitten Diapositiv... -
Seite 22: Usb-Modus
4. USB-Modus USB-Modus Nach der Aufnahme können die gespeicherten Bilder vom internen Speicher oder von der SD-Karte durch Auswählen des USB-Modus in den PC heruntergeladen werden. Beim Anschließen des USB- Kabels an den PC auf OK drücken; der DF-S290 HD kann nun als Massenspeichergerät benutzt werden. - Seite 23 Interpolation: Die Interpolation für die 3600dpi-Auflösung ein- (ON) oder ausschalten ● TV-Ausgang: NTSC oder PAL je nach erforderlicher Schnittstelle auswählen ● Formatieren: Formatieren des internen Speichers oder der SD-Karte ● Verlassen: Zurück zum Hauptmenü ● Wählen Sie die gewünschte Option mit der Auf- und Ab-Taste an und bestätigen Sie Ihre Wahl mit 5.1 Interpolation Interpolation on Interpolation off...
-
Seite 24: Hdmi-Ausgang
Zum Umschalten der Anzeige vom LCD-Display des Geräts auf einen Fernsehbildschirm schließen Sie das Gerät an den Fernseher an und wählen mit der OK-Taste je nach Anforderung an das Videoformat im TV-Ausgangsmenü das PAL- oder NTSC-Format aus. Auf dem Fernsehbildschirm wird das Monitorbild des Scanner angezeigt. - Seite 25 Wurde zudem eine SD-Karte in das Gerät eingeschoben, wird diese ebenfalls formatiert. ACHTUNG: Beim Formatieren des Speichers gehen alle Daten unwiderruflich verloren!
-
Seite 26: Spezifikationen
V. Spezifikationen Bildsensor: 9 Mega-CMOS-Sensor Objektiv: Präzisions-Glaselement-Konstantbrennweite LCD: 3.0’’-Farben-TFT- LCD Interner Speicher: 24MB-NAND-Flash (zum Speichern der Bilder) Brennweite: Konstante Brennweite Belichtungssteuerung: 6 Regelstufen Farbabgleich: 6 Regelstufen Abtastqualität: 2400 dpi; 3600 dpi (Interpolation) Datenumwandlung: 10 Bits pro Farbkanal Abtastmethode: Einzeldurchgang Lichtquelle: Hintergrundbeleuchtung (3 weiße LEDs) Schnittstelle: USB 2.0, TV-Ausgang (3,5-mm-Steckbuchse),...
