Betriebsanleitung
Handlingkomponenten Drehantrieb DAP-1 / DAPI-1
3.4

Drucklufteinspeisung

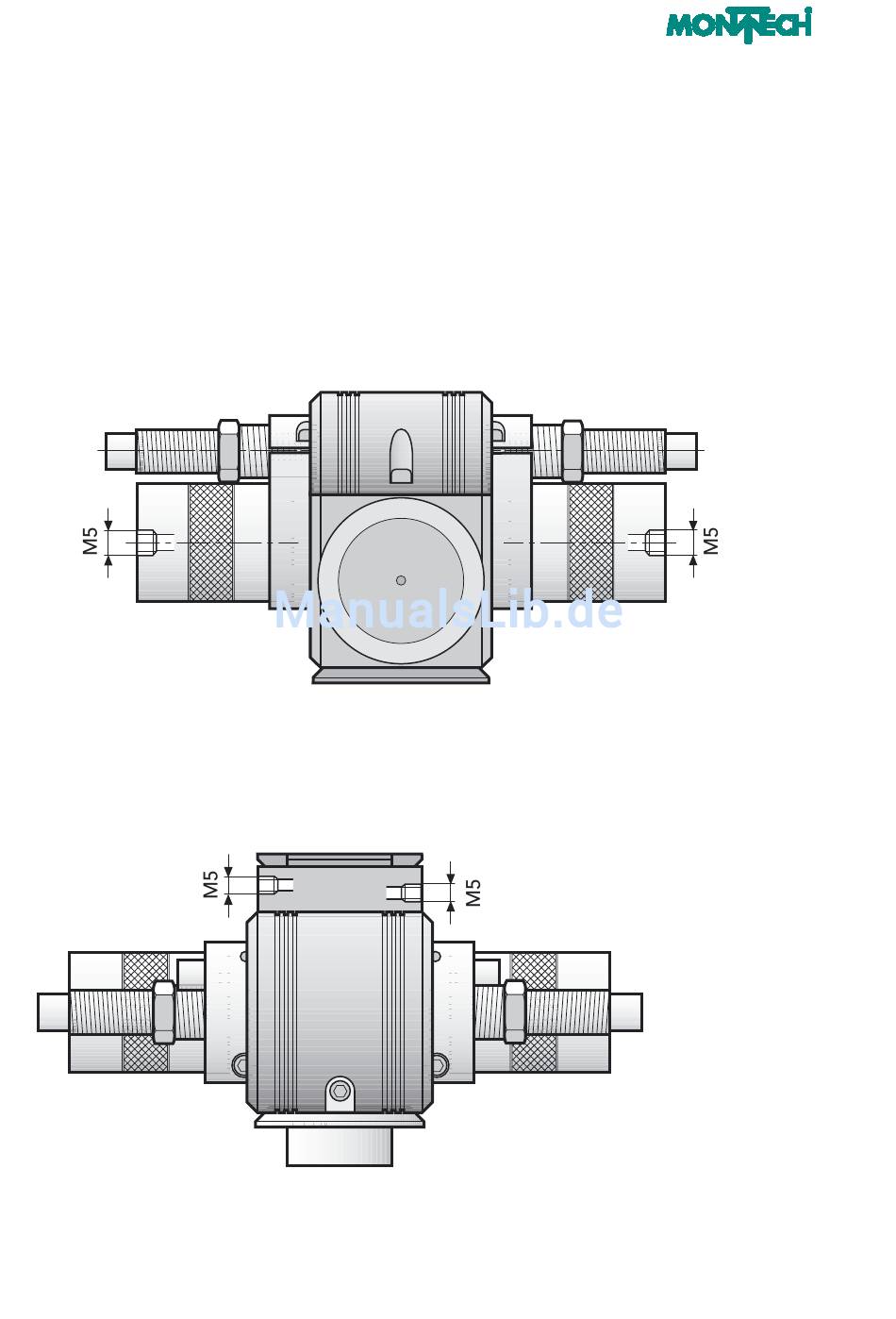

Abb. 3-8: Drucklufteinspeisung DAP-1 / DAPI-1

P
P
2
1
P1 ... Drehung im Uhrzeigersinn
P2 ... Drehung im Gegenuhrzeigersinn
Abb. 3-9: Drucklufteinspeisung DAPI-1 für Verbraucher an Drehwelle
P
P
3
4
P3 / P4 Drucklufteinspeisung für Verbraucher an Drehwelle (Abb. 3-4 ... 3-6)
24
