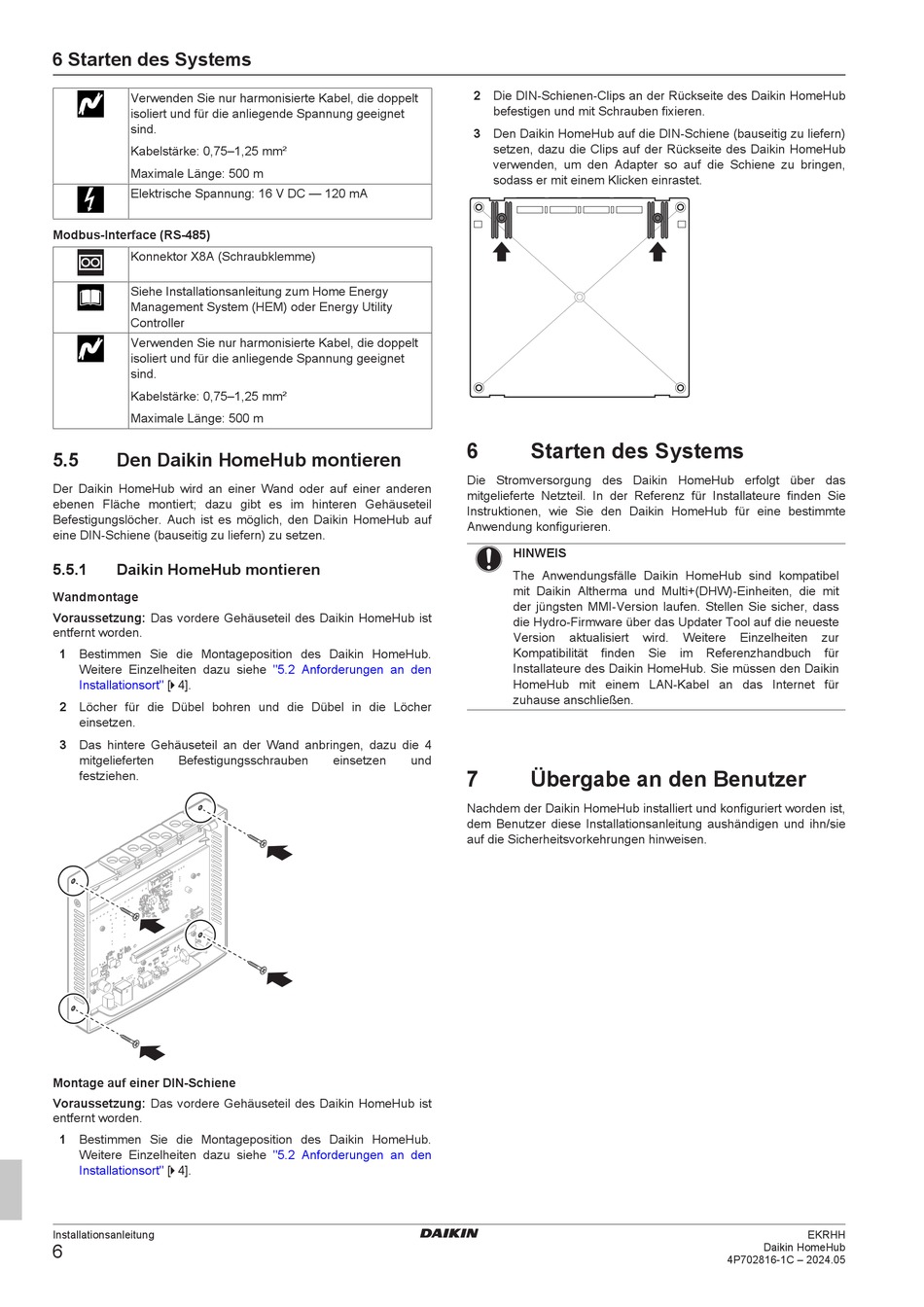

Daikin HomeHub EKRHH Installationsanleitung Seite 6

6 Starten des Systems
Verwenden Sie nur harmonisierte Kabel, die doppelt
isoliert und für die anliegende Spannung geeignet
sind.
Kabelstärke: 0,75–1,25 mm²
Maximale Länge: 500 m
Elektrische Spannung: 16 V DC — 120 mA
Modbus-Interface (RS-485)
Konnektor X8A (Schraubklemme)
Siehe Installationsanleitung zum Home Energy
Management System (HEM) oder Energy Utility
Controller
Verwenden Sie nur harmonisierte Kabel, die doppelt
isoliert und für die anliegende Spannung geeignet
sind.
Kabelstärke: 0,75–1,25 mm²
Maximale Länge: 500 m
5.5 Den Daikin HomeHub montieren
Der Daikin HomeHub wird an einer Wand oder auf einer anderen
ebenen Fläche montiert; dazu gibt es im hinteren Gehäuseteil
Befestigungslöcher. Auch ist es möglich, den Daikin HomeHub auf
eine DIN-Schiene (bauseitig zu liefern) zu setzen.
5.5.1 Daikin HomeHub montieren
Wandmontage
Voraussetzung: Das vordere Gehäuseteil des Daikin HomeHub ist
entfernt worden.
1 Bestimmen Sie die Montageposition des Daikin HomeHub.
Weitere Einzelheiten dazu siehe
Installationsort" [ 4 4].
2 Löcher für die Dübel bohren und die Dübel in die Löcher
einsetzen.
3 Das hintere Gehäuseteil an der Wand anbringen, dazu die 4
mitgelieferten Befestigungsschrauben
festziehen.
Montage auf einer DIN-Schiene
Voraussetzung: Das vordere Gehäuseteil des Daikin HomeHub ist
entfernt worden.
1 Bestimmen Sie die Montageposition des Daikin HomeHub.
Weitere Einzelheiten dazu siehe
Installationsort" [ 4 4].
Installationsanleitung
6
"5.2 Anforderungen an den
einsetzen und
"5.2 Anforderungen an den
2 Die DIN-Schienen-Clips an der Rückseite des Daikin HomeHub
befestigen und mit Schrauben fixieren.
3 Den Daikin HomeHub auf die DIN-Schiene (bauseitig zu liefern)
setzen, dazu die Clips auf der Rückseite des Daikin HomeHub
verwenden, um den Adapter so auf die Schiene zu bringen,
sodass er mit einem Klicken einrastet.
6 Starten des Systems
Die Stromversorgung des Daikin HomeHub erfolgt über das
mitgelieferte Netzteil. In der Referenz für Installateure finden Sie
Instruktionen, wie Sie den Daikin HomeHub für eine bestimmte
Anwendung konfigurieren.
HINWEIS
The Anwendungsfälle Daikin HomeHub sind kompatibel
mit Daikin Altherma und Multi+(DHW)-Einheiten, die mit
der jüngsten MMI-Version laufen. Stellen Sie sicher, dass
die Hydro-Firmware über das Updater Tool auf die neueste
Version aktualisiert
Kompatibilität finden
Installateure des Daikin HomeHub. Sie müssen den Daikin
HomeHub mit einem LAN-Kabel an das Internet für
zuhause anschließen.
7 Übergabe an den Benutzer
Nachdem der Daikin HomeHub installiert und konfiguriert worden ist,
dem Benutzer diese Installationsanleitung aushändigen und ihn/sie
auf die Sicherheitsvorkehrungen hinweisen.
wird. Weitere Einzelheiten
Sie im Referenzhandbuch
EKRHH
Daikin HomeHub
