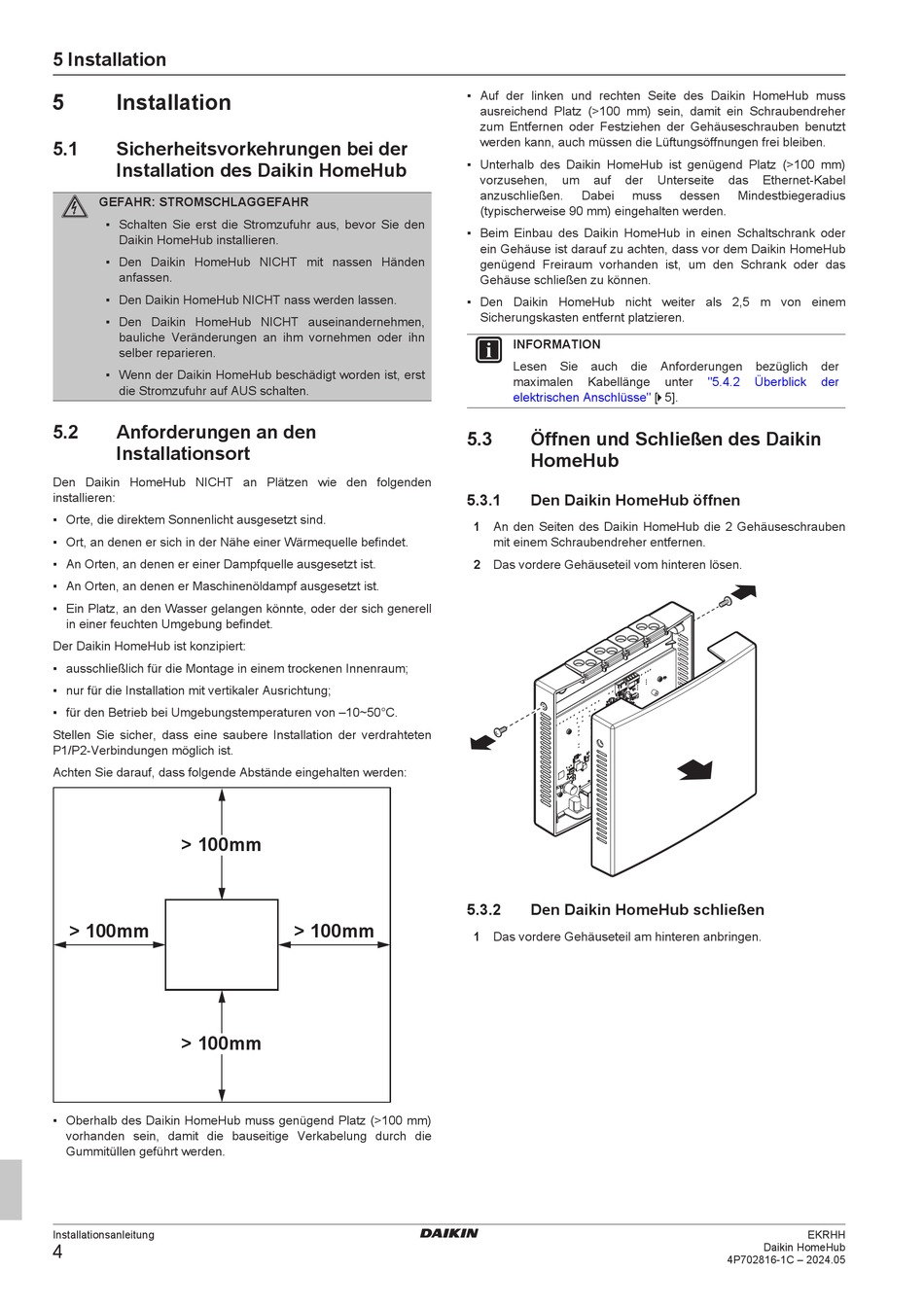

Daikin HomeHub EKRHH Installationsanleitung Seite 4

5 Installation
5 Installation
5.1 Sicherheitsvorkehrungen bei der
Installation des Daikin HomeHub
GEFAHR: STROMSCHLAGGEFAHR
▪ Schalten Sie erst die Stromzufuhr aus, bevor Sie den
Daikin HomeHub installieren.
▪ Den Daikin HomeHub NICHT mit nassen Händen
anfassen.
▪ Den Daikin HomeHub NICHT nass werden lassen.
▪ Den Daikin HomeHub NICHT auseinandernehmen,
bauliche Veränderungen an ihm vornehmen oder ihn
selber reparieren.
▪ Wenn der Daikin HomeHub beschädigt worden ist, erst
die Stromzufuhr auf AUS schalten.
5.2 Anforderungen an den
Installationsort
Den Daikin HomeHub NICHT an Plätzen wie den folgenden
installieren:
▪ Orte, die direktem Sonnenlicht ausgesetzt sind.
▪ Ort, an denen er sich in der Nähe einer Wärmequelle befindet.
▪ An Orten, an denen er einer Dampfquelle ausgesetzt ist.
▪ An Orten, an denen er Maschinenöldampf ausgesetzt ist.
▪ Ein Platz, an den Wasser gelangen könnte, oder der sich generell
in einer feuchten Umgebung befindet.
Der Daikin HomeHub ist konzipiert:
▪ ausschließlich für die Montage in einem trockenen Innenraum;
▪ nur für die Installation mit vertikaler Ausrichtung;
▪ für den Betrieb bei Umgebungstemperaturen von –10~50°C.
Stellen Sie sicher, dass eine saubere Installation der verdrahteten
P1/P2-Verbindungen möglich ist.
Achten Sie darauf, dass folgende Abstände eingehalten werden:
> 100mm
> 100mm
> 100mm
▪ Oberhalb des Daikin HomeHub muss genügend Platz (>100 mm)
vorhanden sein, damit die bauseitige Verkabelung durch die
Gummitüllen geführt werden.
Installationsanleitung
4
▪ Auf der linken und rechten Seite des Daikin HomeHub muss
▪ Unterhalb des Daikin HomeHub ist genügend Platz (>100 mm)
▪ Beim Einbau des Daikin HomeHub in einen Schaltschrank oder
▪ Den Daikin HomeHub nicht weiter als 2,5 m von einem
5.3
5.3.1
5.3.2
> 100mm
ausreichend Platz (>100 mm) sein, damit ein Schraubendreher
zum Entfernen oder Festziehen der Gehäuseschrauben benutzt
werden kann, auch müssen die Lüftungsöffnungen frei bleiben.
vorzusehen, um auf der
anzuschließen. Dabei muss
(typischerweise 90 mm) eingehalten werden.
ein Gehäuse ist darauf zu achten, dass vor dem Daikin HomeHub
genügend Freiraum vorhanden ist, um den Schrank oder das
Gehäuse schließen zu können.
Sicherungskasten entfernt platzieren.
INFORMATION
Lesen Sie auch die Anforderungen bezüglich der
maximalen Kabellänge
Anschlüsse" [ 4 5].
elektrischen
Öffnen und Schließen des Daikin
HomeHub
Den Daikin HomeHub öffnen
1 An den Seiten des Daikin HomeHub die 2 Gehäuseschrauben
mit einem Schraubendreher entfernen.
2 Das vordere Gehäuseteil vom hinteren lösen.
Den Daikin HomeHub schließen
1 Das vordere Gehäuseteil am hinteren anbringen.
Unterseite das Ethernet-Kabel
dessen Mindestbiegeradius
unter "5.4.2 Überblick der
