Wasserabscheider
1

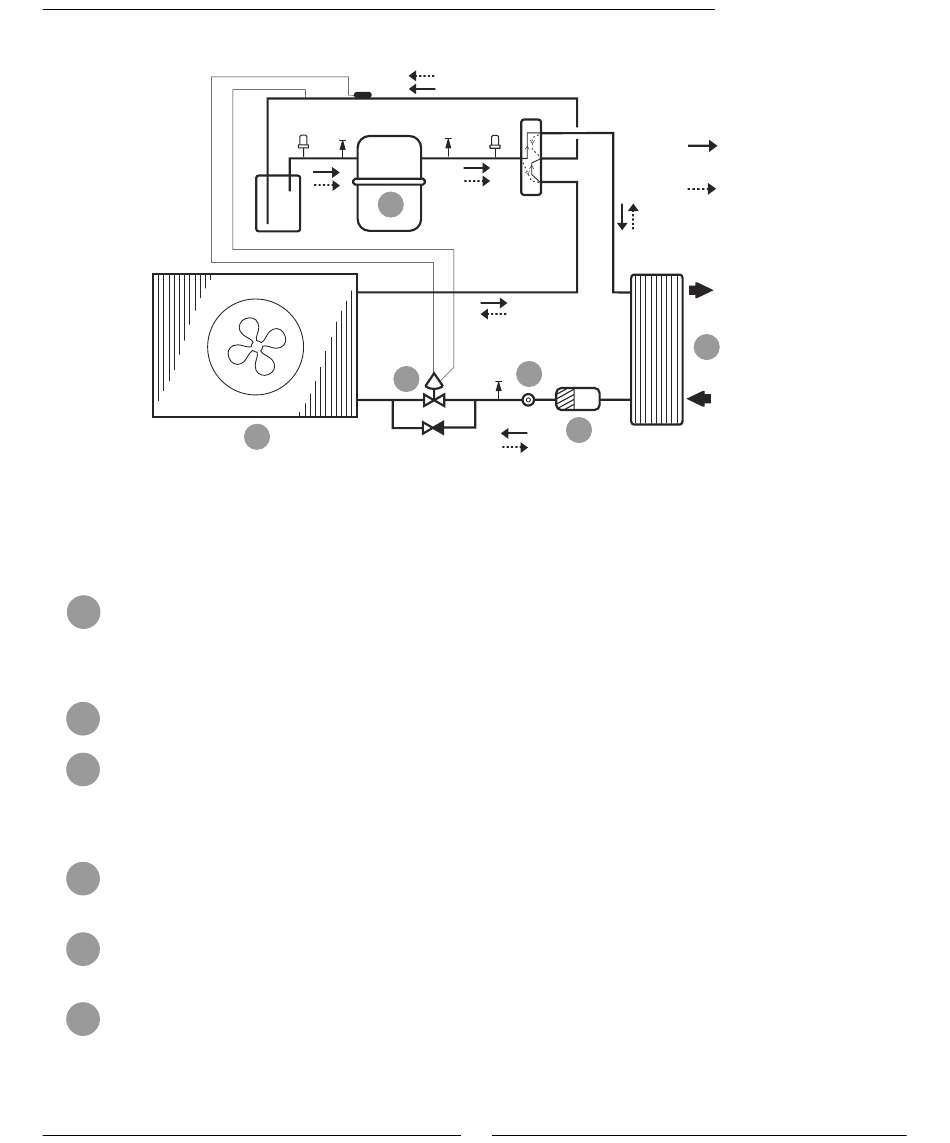

Kältemittelfl uss durch die Wärmepumpe im Heizmodus
Im Verdampfer (Wärmetauscher) trifft das Kältemittel auf die Außenluft. Die Luft wird mithilfe eines Gebläses
1
durch den Verdampfer gesaugt, das oben auf der Wärmepumpe angebracht ist. Das Kältemittel, das zuvor in fl üssiger
Form vorlag, wird dabei verdampft. Der Druck ist niedrig und eine Wärmezufuhr erforderlich. Die benötigte Wärme
wird aus der Außenluft gewonnen. Ein Fühler im Expansionsventil (6) kontrolliert, ob der Verdampfer so viel
"kostenlose Energie" wie möglich nutzt, bevor das (gasförmige) Kältemittel in den Kompressor geleitet wird.
Im Kompressor wird der Kältemitteldruck erhöht. Die Dampftemperatur beträgt ca. 100°C. Daraufhin wird das
2
warme Gas in den Kondensator geleitet.
3
Der Kondensator ist der wärmespendende Teil der Wärmepumpe. Im Kondensator, einem Hartlötwärmetauscher
aus rostfreiem Material, trifft das (gasförmige) Kältemittel auf das Wasser aus der Heizung (Heizkörper und Boden-
heizschlangen). Während das warme Gas vom zirkulierenden Wärmewasser abgekühlt wird, wechselt es in seinen
fl üssigen Aggregatzustand (kondensiert). Bei diesem Prozess wird Energie an die Heizung oder das Warmwasser
abgegeben. Vom Kondensator aus gelangt das nunmehr fl üssige Kältemittel durch einen Trockenfi lter.
Der Trockenfi lter dient dazu, eventuell vorhandene Feuchtigkeit im System aufzunehmen. Nach dem Filter durch-
4
strömt das Kältemittel ein Schauglas.
Im Schauglas wird der Füllstand im System kontrolliert. Normalerweise sollten im Schauglas keine Blasen zu sehen
5
sein. Kurzzeitig kann es jedoch zu einer Blasenbildung kommen, wenn die Wärmepumpe gestartet und angehalten
wird oder eine Abtauung stattfi ndet. Vom Schauglas gelangt das Kältemittel zum Expansionsventil.
Im Expansionsventil wird der Kältemitteldruck gesenkt. Dadurch sinkt ebenfalls die Temperatur. Nachdem das
6
Kältemittel das Ventil passiert hat und durch den Verdampfer strömt, nimmt es erneut einen gasförmigen Zustand an.
Damit endet der Kältemittelkreislauf. Das Expansionsventil besitzt einen Fühler, der sich direkt vor dem Kompressor
befi ndet. Er steuert den Einlass der korrekten Flüssigkeitsmenge in den Verdampfer.
Fühler
Pressostat
Mess-
Mess-
niedrig
anschluss
anschluss
2
6
Rückschlagventil
Pressostat
hoch
Vierwege-
ventil
Messan-
5
schluss
4
7
Funktionsweise der Wärmepumpe
Kältemittelfl uss im
Heizmodus
Kältemittelfl uss bei
der Abtauung
Wärmeträger aus
3
Wärmeträger ein
