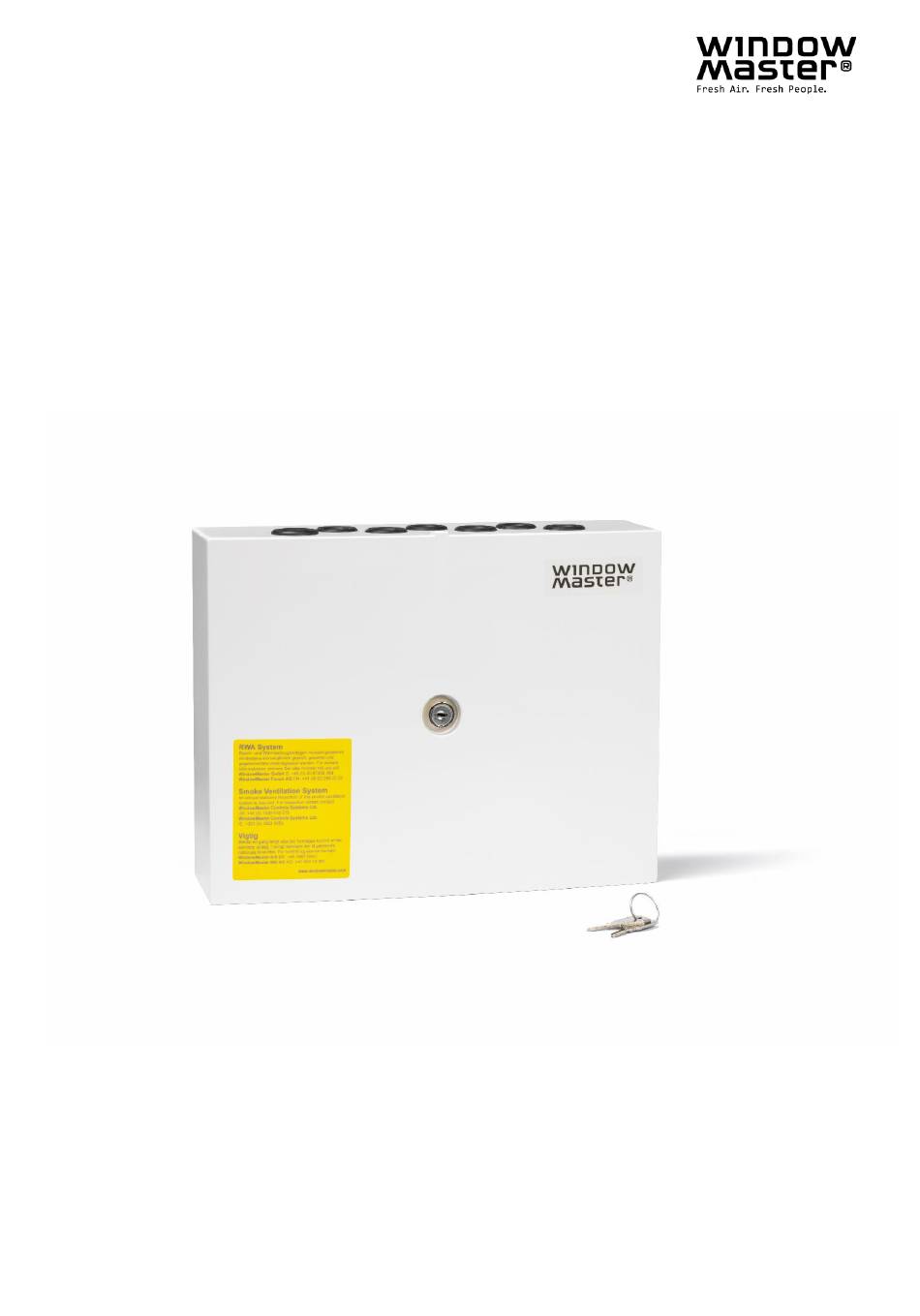

WSC 104 S
CompactSmoke
Anleitung
Für Firmware Version ab 1.06
(Version 2410)
Heben Sie diese Anleitung für den Endbenutzer auf.
Die neuste Version dieses Dokuments finden Sie immer auf unseren Webseiten.
DE
+49 (0) 40 87 409 -560 Vertrieb / -489 Technik
CH
+41 (0) 62 289 22 22
Other markets
+45 4567 0300
WSC 104 S install 2410 - DE
©WindowMaster 2023, 2024 ®WindowMaster is a registred trademark used under the license by WindowMaster International A/S
WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk
™
info.de@windowmaster.com
info.ch@windowmaster.com
info.dk@windowmaster.com
www.windowmaster.com
Werbung
Verwandte Anleitungen für Window Master CompactSmoke WSC 104 S
Inhaltszusammenfassung für Window Master CompactSmoke WSC 104 S
- Seite 1 WSC 104 S ™ CompactSmoke Anleitung Für Firmware Version ab 1.06 (Version 2410) Heben Sie diese Anleitung für den Endbenutzer auf. Die neuste Version dieses Dokuments finden Sie immer auf unseren Webseiten. +49 (0) 40 87 409 -560 Vertrieb / -489 Technik info.de@windowmaster.com +41 (0) 62 289 22 22 info.ch@windowmaster.com...
- Seite 2 1 Sicherheitshinweise ..............................3 Sicherheit ................................3 230V AC – gefährliche Spannung ........................3 Notstrom-Akkus ..............................3 Anwendungsbereich ............................3 Leitungsverlegung und elektrischer Anschluss ....................3 2 Aufbau der Zentrale ..............................4 ISO 21927-9 bezogene Daten ........................... 4 2.1.1 Zugriffsebenen .............................. 4 3 Max.
- Seite 3 Sicherheitshinweise Sicherheit Die Montage darf nur durch entsprechend geschultes, fachkundiges und befähigtes Personal erfolgen. Ein zuverlässiger Betrieb und ein Vermeiden von Schäden und Gefahren ist nur bei sorgfältiger Montage und Einstellung nach dieser Anleitung gegeben. Bei elektromotorisch betriebenen Klappen und Flügeln besteht eine Gefährdung für Personen. Die im automatischen Betrieb auftretenden Kräfte können so groß...
- Seite 4 Aufbau der Zentrale Die WSC 104 S enthält eine Stromversorgungseinheit Typ WCA 1P1 und eine Platine Typ WSA 1SS mit Eingang, Ausgang und einer Hilfsstromversorgung (AUX). Die Platine ermöglicht den Anschluss von 1 Motorlinie und 1 Lüftungstaster. ® Die Motorlinie kann für 24 VDC Standardantriebe oder MotorLink Antriebe konfiguriert werden.
- Seite 5 Max. Anzahl von Antrieben pro Zentrale Die Tabelle zeigt die maximale Antriebsanzahl, die an der MotorLinie angeschlossen werden können. Die Anzahl ist abhängig vom Antriebstyp. Per WSC 104 ® 24 VDC Antrieb MotorLink Antrieb WMD 820-1 WMD 820-2 WMD 820-3 WMD 820-4 WMS 306-1 WMS 306-2...
- Seite 6 ® 24 VDC Antrieb MotorLink Antrieb WML 860-1 WML 860-2 WML 860-3 WML 860-4 2+3) WMB 801 / 802 Antriebe mit max. 4A am WMB anschließen 2+3) WMB 811 / 812/ 815 / 816 / 817 / 818 1) MotorLink™ Antriebe müssen vom gleichen Typ und mit der gleichen Konfiguration sein 2) Der maximale Gesamtstrom der Motorlinie ist zu beachten! 3) Bei 2 Verriegelungsantrieben an der Motorlinie, müssen jeweils 1 x WMB 811 und 1 x WMB 812, WMB 815 und WMB 816 oder WMB 817 und WMB 818 verwendet werden...
- Seite 7 1 Motorlinie – entweder 24 VDC Standard Motorlinien oder MotorLink ® Motorlinien Rauchabschnitt 1 Rauchabschnitt Primärspannung 230V AC, 50Hz (85-264V AC, 47-63Hz) Stromverbrauch Min. Konfig. 1,62W . Max. Konfig. 3,38W . Bei Volllast 120W 1) Min. Konfig. Leerlauf: 1 x RWA-Bedienstelle WSK 501 und 1 Rauchmelder WSA 311, alle Komponenten sind angeschlossen aber keine Motoren laufen 2) Max.
- Seite 8 RWA-Bedienstellen Bis zu 5 RWA-Bedienstellen Typ WSK 50x können an der Zentrale angeschlossen werden, aber max. 1 WSK 501 / 502 pro Zentrale. Rauchmelder und Lüftungstaster können nur an den RWA-Bedienstellen vom Typ WSK 501 / 502 angeschlossen werden. Rauchmelder und Lüftungstaster können nicht an den RWA-Tastern vom Typ WSK 503 / 504 angeschlossen werden.
- Seite 9 Anschlußleitungen sind von oben in das Gehäuse der Steuerzentrale einzuführen. Die Kugelfläche müssen mindestens der Brandklasse V-1 (IEC/EN 60695-11-20 / UL 94) entsprechen. Die eingesetzten Verschlusskappen dienen nicht der Leitungseinführung! Hierfür empfehlen wir geeignete Kabelverschraubungen gemäß den nationalen Vorschriften zu verwenden. Die Zuleitung der Zentrale muss bauseitig und gesondert abgesichert werden.
- Seite 10 Maximal zulässige Leitungslängen der Motorenzuleitung für System WSC 104 unter Berücksichtigung der angegebenen Leitungsquerschnitte (Leitungsangaben für Aufputzverlegung) siehe “Kabellängentabelle” Leitungen Elektrische Leitungen müssen generell nach den jeweils gültigen VDE-Vorschriften verlegt werden. Funktionserhalt der Leitungen Aktuell und maßgebend für die Art der Leitungen und der entsprechenden Verlegeart ist die Musterleitungsanlagenrichtlinie (MLAR).
- Seite 11 Max. Leitungslänge – Antriebe mit MotorLink ® 8.2.3 Es werden je Motorzuleitung 3 Adern benötigt: 2 Adern stromführend /1 Ader Kommunikation. Bei Verwendung einer 5-Ader-leitung und ® MotorLink Es wird nicht empfohlen, Paralleldrahtleitungen zu verwenden. ® ML-comm. = MotorLink Kommunikation. Außerdem muss bei Verwendung einer 5-adrigen Leitung der Abstand zwischen „-“...
- Seite 12 Leitungsplan für Anschlüsse an die WSC 104 Der Plan oben zeigt die WSC 104 mit angeschlossenen 24 VDC Standardantrieben. Beschreibung der Platine und Netzanschluss Die Zentrale enthält eine Stromversorgungseinheit (SMPS) und eine Platine. 10.1 Netzanschluss und Stromversorgungseinheit (WCA 1P1) WSC 104 – WCA 1P1 Mit 100W SMPS Einheit Die Stromversorgung befindet sich unter der Platine.
- Seite 13 10.2 Platine WSA 1SS Jede WSA 1SS enthält folgendes: - 1 Motorlinie für 24 VDC Standard ® oder MotorLink Antriebe - 1 Eingang für Lüftungstaster - 1 Eingang für RWA-Bedienstellen - 1 Eingang für Rauchmelder - Ausgang für Weiterleitung Alarmsignal - Ausgang für Weiterleitung einer Sammelstörung - Eingang für Regensensor...
- Seite 14 MotorLink ® Antriebe Beispiel mit Antrieben pro Motorlinie Ex. 1: 4 Stück WMX 823-1 Ex. 2: 2 Stück WMX 884-2 Ex. 3: 3 Stück WMU 826-3 ® Zulässige Kombinationen von Antrieben auf einer MotorLink Motorlinie Die Motorlinie kann in einer die nachstehend gezeigten Kombinationen verbunden werden. Leitungsüberwachung Antriebe mit MotorLink®...
- Seite 15 Anschluss von Lüftungstastern. S1.X3 ist potentialfrei. Eingangsschaltung (vereinfacht) Daten 3.1 Öffnen 3.2 Schließen 3.3 GND / 0V Mit dem ab Werk eingestellten Werten ist der Eingang: „Aktiv“ wenn der Kontaktwiderstand kleiner als 2kΩ ist. „Inaktiv“ wenn der Kontaktwiderstand größer als 3kΩ ist. Der Eingang hat einen pull-up Strom von ca.
- Seite 16 Beispiel: Ein Rauchabschnitt und angeschlossenen Komponenten; 1 RWA-Bedienstelle Typ WSK 501 / 502 und 1 RWA-Bedienstelle Typ WSK 503 / 504, 2 Rauchmelder WSA 311, 1 Widerstand WSA 501 und 1 Lüftungstaster. Wenn kein Rauchmelder an dem WSK 501/502 angeschlossen ist, muss ein 10kΩ Widerstand an der RWA- Bedienstelle an Klemme 7 und 8 angeschlossen werden.
- Seite 17 Anschluss eines Rauchmelders Typ WSA 311 und WSA 300. Daten 6.1 + 6.2 - = 3,4mA max. Anschluss von WSA 311 Anschluss von WSA 300 Wenn kein Rauchmelder an Klemme X6 angeschlossen ist, muss ein 10kΩ Widerstand an X6 angeschlossen werden.
- Seite 18 Für den Anschluss von Regensensor. Anschluss von Wind- / Regensensoren Typ WLA 330, Regensensor WLA 331. Daten Eingangsverschaltung 9.1 24 VDC (vereinfacht) 9.2 Regen (potentialfrei) (10kΩ Widerstand muss in dem Regensensor eingesetz werden) 9.3 GND / 0V Mit dem ab Werk eingestellten Werten ist der Eingang: „Aktiv“...
- Seite 19 DIP-Schalter Konfiguration Zur einfachen Konfiguration der RWA-Zentrale enthält die Zentrale 8 DIP-Schalter. Die Werkeinstellungen für alle DIP-Schalter sind OFF. DIP- Beschreibung Beschreibung DIP-Schalter Position Mögliche Folge Schalter auf der Zentrale No 230V Bei 230V ON: Keine Positionsänderung bei Netzausfall. Diese Funktion window pos.
- Seite 20 Notstromakkus In jeder Zentrale müssen 2 x Notstromakkus vom Typ WSA 003 eingebaut werden. Siehe Kapitel 17, "Wartung" für weitere Informationen. Zentrale mit Notstromakkus. Konfiguration der Zentrale Durch gleichzeitiges Drücken der beiden Tasten ”↑” und ”↓” (auf der Hauptplatine) für 5-10 Sekunden, wird die RWA-Zentrale konfiguriert.
- Seite 21 13.4 Lokale Ausgänge Die Ausgänge der Zentrale sind wie unten gezeigt, fest eingestellt. Ausgänge der RWA-Zentrale X7 Alarmsignal zur BMZ aktiv X8 Sammelstörung zur BMZ Fehlersuche über LED 14.1 Fehlersuche Im Falle einer Störung in der Zentrale, wird die gelbe LED auf der Platine blinken und über Blinksequenzen eine Fehlermeldung anzeigen.
- Seite 22 Fehlermeldung 1. Blinksequenz 2. Blinksequenz 3. Blinksequenz Anzahl Anzahl Anzahl Fehler Blink- Blink- Fehler oder Fehlertyp Blink- Fehlertyp signale signale signale Geschlossener Ring: Die Version lässt keinen geschlossenen Ringbus der RWA-Bedienstellen zu. Anschluss der RWA-Bedienstellen überprüfen RWA-Bus und Ring trennen und neu konfigurieren. Störung auf X5 (RWA-Bedienstelle) –...
- Seite 23 Sicherung – 6,3A (träge) 15.1.1 Ein Fehler im „Akku-Status“ kann auch ausgelöst werden, wenn die Batteriesicherung (6,3A träge) defekt ist. Zusätzlich kann ein Fehler im Motorliniestatus ausgelöst werden, wenn die Motorliniensicherung (6,3A träge) defekt ist. Die Batteriesicherung befindet sich unten rechts über dem Anschluss der Notstromakkus.
- Seite 24 16.7 Rauchmelder a) Melder mit Prüfaerosol ansprühen. b) Antriebe fahren bis in Endstellung auf. Die rote LED im Rauchmelder, die rote Alarm-LED (auch in der Zentrale) und das akustische Dauersignal in der Bedienstelle sind Ein. c) Reset/Zu-Taste in der Bedienstelle drücken. Antriebe fahren bis zu. Die Lüftungsfunktion ist wieder freigegeben. Die rote LED im Rauchmelder, die rote Alarm-LED (auch in der Zentrale) und das akustische Dauersignal sind Aus.
- Seite 25 Die erwartete Mindestlebensdauer der CompactSmoke™ beträgt 10 Jahre mit Ausnahme der Batterien, siehe oben. VORSICHT: Trennen Sie die Leitung des Druckgaserzeugers vor Wartungsarbeiten, um eine versehentliche Aktivierung zu vermeiden. Denken Sie daran, das Gerät nach Abschluss der Wartungsarbeiten wieder anzuschließen. 17.1 Wartungsverträge WindowMaster bietet Wartungsverträge an.
- Seite 26 Appendix A - WSC 104 S 0101 – Protokoll der DIP-Schaltereinstellung Um die RWA-Zentrale in Übereinstimmung mit ISO 21927-9 zu halten, müssen Änderungen der DIP-Schaltereinstellung protokolliert werden. Die nachstehende Tabelle kann zur Protokollierung der Änderungen verwendet werden. DIP-Schalter DIP-Schalter DIP-Schalter DIP-Schalter DIP-Schalter DIP-Schalter...
