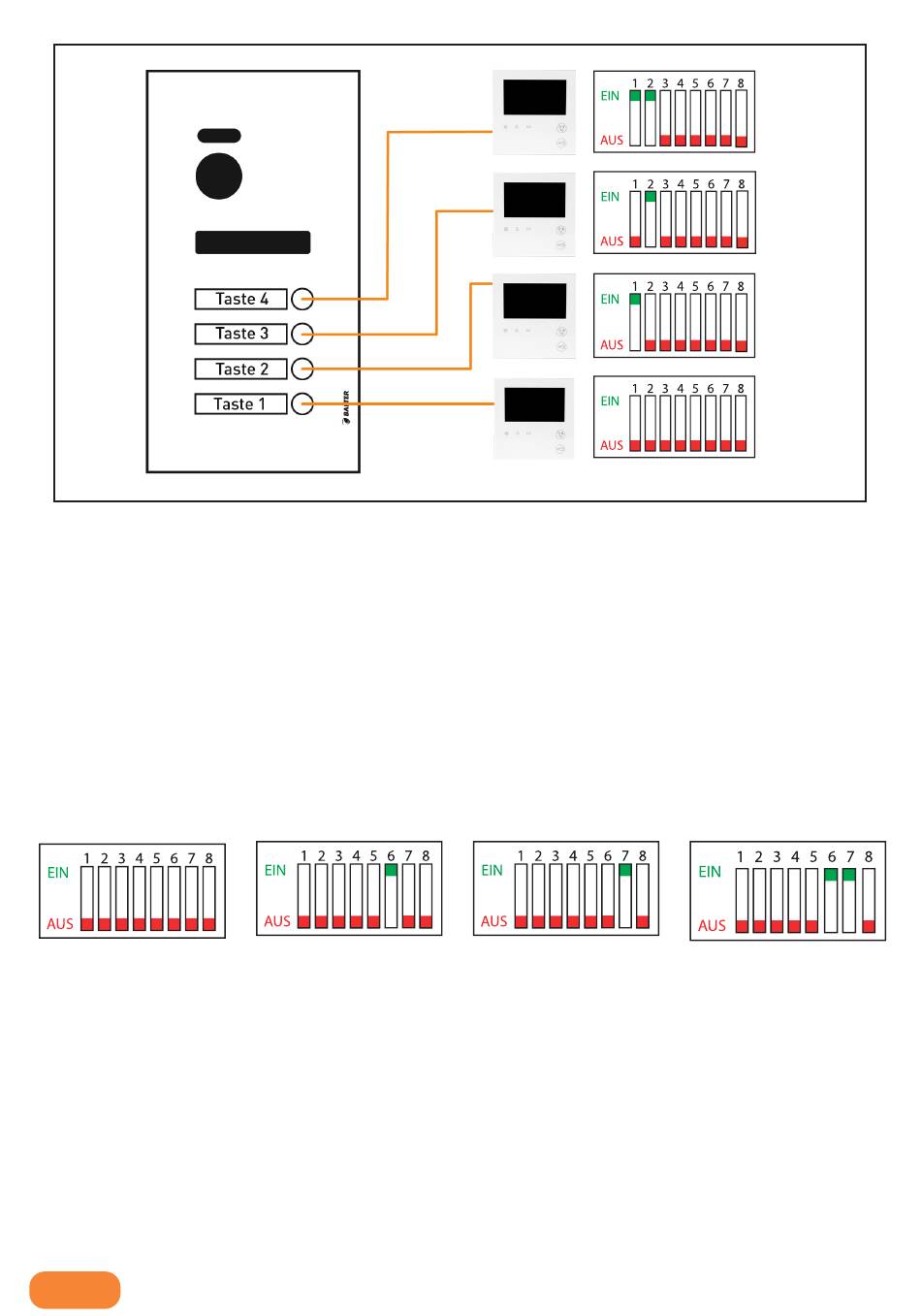

Schema: Zuordnung der Monitore an die Klingeltasten

Master- und Slave-Einstellungen

Jeder Monitor muss entweder als Master (Hauptmonitor) oder Slave (Erweite-
rungsmonitor) programmiert werden�
Pro Wohnung muss 1 Monitor als Master konfiguriert werden� Die restlichen
Monitore MÜSSEN als Slave (Erweiterungsmonitore) konfiguriert werden�
Das geschieht über die DIP-Schalter 6-7:
MASTER
DIP6 AUS
DIP7 AUS
Diese Konfiguration ist für den ordnungsgemäßen Betrieb der Anlage not-
wendig, z�B� um die Interkom-Funktion zu nutzen und Etagenklingeln/externe
Gongs anzuschließen�

ENDWIDERSTAND EINSTELLEN

Beim letzten Monitor in einem System muss DIP8 auf EIN gestellt werden�
Bei der Sternverdrahtung muss bei jedem Monitor DIP8 auf EIN gestellt wer
8
SLAVE 1
DIP6 EIN
DIP7 AUS
SLAVE 2
DIP6 AUS
DIP7 EIN
SLAVE 3
DIP6 EIN
DIP7 EIN
den�
