Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Rufweiterleitung Eigenschaften Prüfung der Monitornummer Bedienung Abwesenheitsmodus Sprechen / Auflegen Abwesenheitsmodus beenden Tür öffnen Besetztstatus Überwachung - Türstation Sprachlautstärke Überwachung - Überwachungskamera Anklopfen Klingeltonauswahl Monitornummer-Warnung Fernsehausgang Kommunikationsproblem-Alarm Klingeltonlautstärke Bildspeicherfunktion Tastentonlautstärke Problembehandlung Ruhemodus Technische Daten Hausinterne Kommunikation... -
Seite 4: Eigenschaften

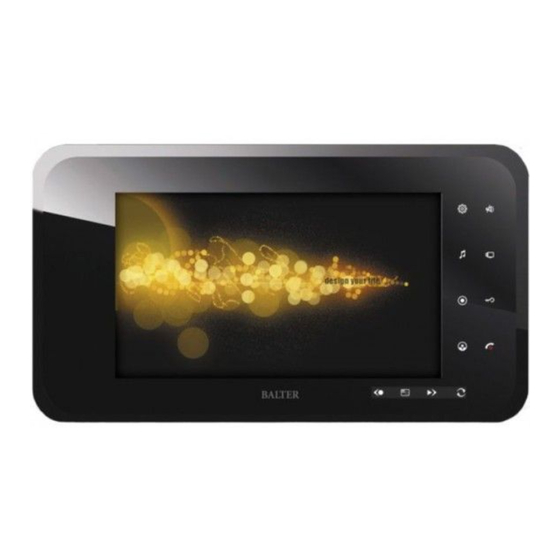

Eigenschaften Eigenschaften: • 7” TFT Farbbildschirm • Speicherplatz für 64 Monochrom-Bilder • Touchscreen-Tasten • Anschluss für 2 Überwachungskameras • Interkom-Funktion • TV-Anschluss • Türöffner-Funktion • Anbindung an eine TK-Anlage (optionales Telefonmodul) • Freisprechanlage • Hausinterne Kommunikation zwischen Monitoren • 11 Klingelmelodien •... - Seite 5 Eigenschaften Bildschirm Touch-Tasten Monitornummer Einstellung der Monitornummer Klingeltonauswahl Hausinterne Kommunikation Videoüberwachung - Türstation(en) Stummschaltung / Einstellen der Melodielautstärke Überwachung - Überwachungskameras Türöffner Sprechen / Auflegen / alle Touch-Tasten einblenden Abwesenheitsmodus / Bildspeicher Touch-Tasten Navig Einstellungs- und Navigationstasten Mikrofon Bemerkung Berühren Sie bitte die Mitte des jeweiligen Symbols...
- Seite 6 Eigenschaften Kabelanschlüsse Lautsprecher Werksein- Signal-Terminierung EIN/AUS stellungen...
-
Seite 7: Bedienung
Bedienung 1. Ein / Aus a. Wenn das Gerät eingeschalten wird, wird automatisch der Standby-Modus aktiviert, die Hintergrundbeleuchtung aller Tasten geht für eine kurze Zeit an. Nach ca. 6 Sekunden geht die Hintergrundbeleuchtung wieder aus und es leuchtet nur noch die Power LED. b. -
Seite 8: Überwachung - Türstation
Bedienung 5. Überwachung - Türstation a. Drücken Sie im Standby-Modus auf “ ”(Bild 3), um Tür 1 zu überwachen. Die LED Nr. 1 leuchtet und das Bild von der Tür 1 wird angezeigt. (Ton und Türöffnerfunktion sind im Überwachungsmodus nicht aktiv). Die Überwachungszeit beträgt 90 Sekunden, das Gerät wechselt dann automatisch in den Standby-Modus zurück. -
Seite 9: Klingeltonlautstärke
Bedienung 9. Einstellen der Klingeltonlautstärke: Drücken Sie im Melodieauswahl-Modus auf “ „, um die Lautstärke des Klingeltons von 1 bis 4 einzustellen. Sie sehen die entsprechende Nummer auf der Nummernanzeige. (1 = minimal, 4 = maximal) 10. Einstellen der Tastentonlautstärke: Bild 6 Drücken Sie im Standby-Modus auf “... -
Seite 10: Anrufweiterleitung (Geeignet Für Mehr Als 2 Monitore)
Bedienung 13. Anrufweiterleitung (geeignet für mehr als 2 Monitore) Wenn ein Besucher anruft, drücken Sie auf Monitor A “ ” (Bild 1), um zu sprechen. Wenn Sie diesen Anruf an Monitor B weiterleiten wollen, gehen Sie genauso vor wie beim Interkom (Punkt 12). Nach erfolgreicher Weiterleitung ist beim Monitor B ein Klingelton zu hören. -
Seite 11: Besetztstatus
Bedienung 17. Besetztstatus (geeignet für mehr als 2 Monitore) a. Wenn beim Monitor A der Überwachungs- oder Sprechmodus aktiviert ist, gehen die anderen Monitore in den Besetzt-Modus. b. Wenn 2 Monitore im Interkom-Modus sind, gehen die anderen Monitore in den Besetzt-Modus. Nach dem Gespräch gehen alle Monitore wieder in den Standby-Modus (bei den Monitoren im Besetzt-Modus kann Musikauswahl, Klingellautstärke und Überwac- hungskamera-Funktion weiterhin bedient werden.) 18. -
Seite 12: Tasten-Hintergrundbeleuchtung
Bedienung 22. Navigation / Menü / Bildspeicher Mit den Tasten “ ”/“ ”/“ ” (Bild 10) können Sie das Einstellungsmenü verändern oder zwischen gespeicherten Bildern um- schalten. Drücken Sie die Taste “ ” (Bild 8), um zwischen dem Einstellungs-Menü oder dem Bildspeicher umzuschalten. 23. - Seite 13 Bedienung 2. Einstellung der Monitornummer (automatisch) a. Wenn es nur einen Monitor gibt, initialisieren Sie den Monitor, dann wird bei Anrufen von außen, nach erfolgreichem Klingeln, die Monitornummer eingestellt. b. Wenn es zwei Monitore gibt, wird zuerst die Monitornummer initialisiert. Dann werden nach dem Anrufen von außen, bei erfolg- reichem Klingeln beider Monitore, die Monitornummern eingestellt.
-
Seite 14: Bildspeicherfunktion
Bedienung Bildspeicher-Funktionen: 1. Aufzeichnung: Die Benutzer können max. 64 Monochrom-Bilder mit der relevanten Zeit speichern. 2. Betrachtung: Die Benutzer können das gespeicherte Bild im Überwachungs- und/oder Gesprächsmodus ansehen. 3. Automatisches Beenden: Wenn Sie keine mit der Speicherfunktion verbundene Taste drücken, wird die Speicherfunktion automatisch nach 10 Sek beendet. -
Seite 15: Einstellungsmenü
Bedienung Einstellungsmenü Im Einstellungsmenü können Sie die Sprechlautstärke, die Helligkeit, den Kontrast, die Sprache usw. einstellen. Schalten Sie den Monitor ein, drücken Sie “ ”, um in den Menümodus zu gelangen, drücken Sie “ ”, um Menü A zu öffnen, drücken Sie “... -
Seite 16: Problembehandlung
Problembehandlung Problem Mögliche Ursache Lösung Gerät funktioniert gar nicht. Das Gerät ist nicht an den Strom angeschlossen. Prüfen Sie ob das Gerät auf ON steht. Es befindet sich im OFF Modus. Lesen Sie nach bei BEDIENUNG Punkt “a. Ein/Aus”. Kurzschluss. Prüfen Sie, ob es einen Kurzschluss in den Verbindungen zwischen Hauptmonitor und weiteren Monitoren gibt bzw. -
Seite 17: Technische Daten
Datenblatt Problem Mögliche Ursache Lösung Wenn das System nur einen Innenmonitor hat, kann die Außeneinheit Dieser Monitor wurde nicht als Hauptmonitor Initialisieren Sie den Monitor, und stellen Sie die Moniton- nicht nach innen rufen, die Inneneinheit kann weder überwachen noch eingerichtet.
