Installationskomponenten

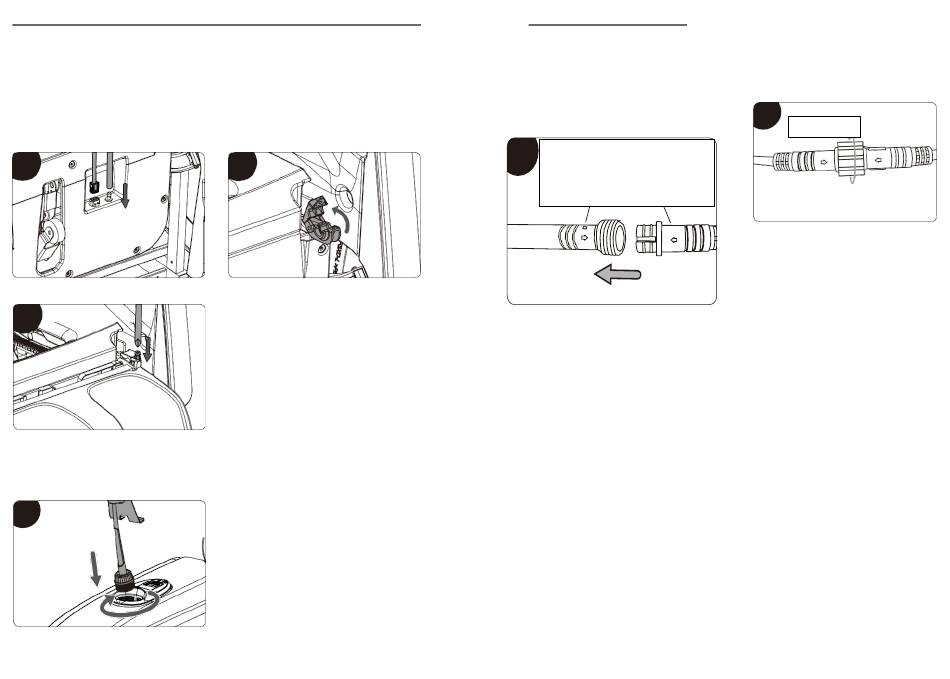

Installationsanweisungen für die Wadenstütze
1. Stecken Sie das Kabel bzw. die Luftleitung des Wadenmechanismus in die Buchsen
an der Vorderseite der Stahlrahmenbaugruppe (Abbildung 1).
2. Öffnen Sie nach dem Anschluss die Befestigungsabdeckungen des
Wadenmechanismus auf beiden Seiten der Stahlrahmenbaugruppe (Abbildung 2).
3. Heben Sie den Wadenmechanismus an, setzen Sie ihn in den Schlitz, decken Sie
die Befestigungsabdeckung ab und befestigen Sie ihn schließlich mit 2 M4-
Schrauben (Abbildung 3).
Abb. 1
3
Installationsanleitung für den Fernbedienungshalter
Richten Sie die Gewinde auf dem Stützknopf der Halterungsbaugruppe auf die
entsprechende Gewindeposition der Halterung auf der Armlehne aus, drehen Sie es
im Uhrzeigersinn und ziehen Sie es fest, um diese zu sichern. (Abbildung 1)
1
2
06
Installationskomponenten
Installationsanleitung für den Luftfahrtstecker des manuellen Steuergeräts
Montageart der Luftfahrzeugsteckdose ohne Fixierung: Richten Sie die
1.
Pfeilmarkierungen an der Luftfahrzeugsteckdose (Abbildung 1) und der
Luftfahrzeugsteckdose (Abbildung 2) aus, ziehen Sie dann die Schrabenmutter im
Uhrzeigersinn fest und verriegeln Sie sie.
1
Richten Sie beide Markierungen
für die Luftfahrzeugsteckdose aus
Luftfahrtstecker und ziehen Sie es
fest
2
Hülse
Nach dem Anziehen die Hülse im
Uhrzeigersinn verriegeln
07
