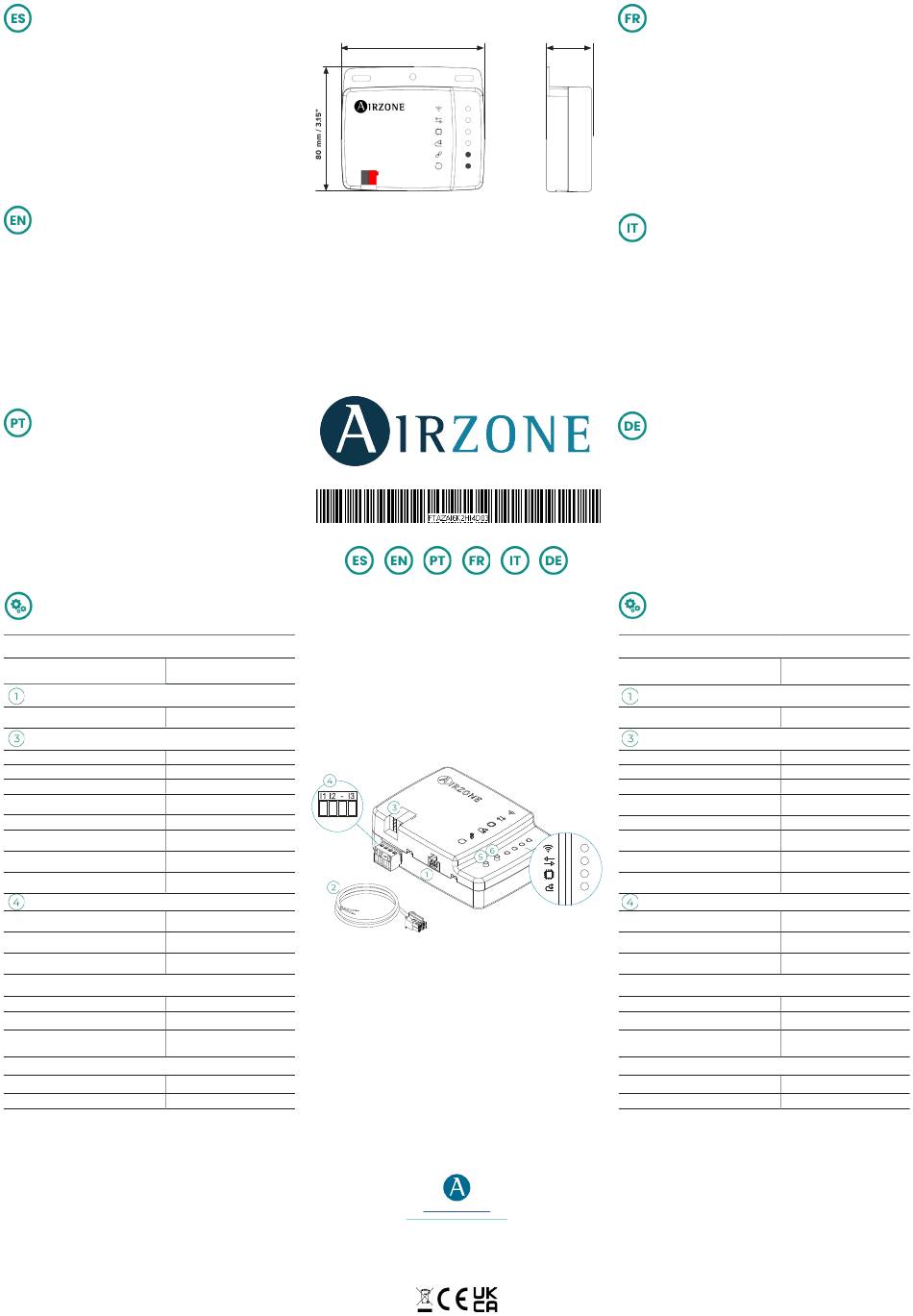

AIDOO KNX V2.0 HITACHI YUTAKI
Dispositivo para la gestión e integración de equipos de aerotermia en sistemas de
control KNX TP-1.
Funcionalidades:
Control de los distintos parámetros del equipo.
Control KNX.
Datos estándares KNX.
3 entradas digitales configurables.
Fácilmente configurable desde ETS.
Detección de errores durante la comunicación.
Permite la alimentación por el bus KNX durante la configuración con un
consumo de 1,4 W.
AIDOO KNX V2.0 HITACHI YUTAKI
Device to manage and integrate air to water heatpump units in KNX TP-1 control
systems.
Features:
Control of the parameters of the unit.
KNX Control.
KNX standard data.
3 digital configurable inputs.
Easily configurable from ETS.
Communication errors detection.
Allows power supply through the KNX bus during configuration with a
consumption of 1.4 W.
AIDOO KNX V2.0 HITACHI YUTAKI
Dispositivo para a gestão e integração de equipamento aerotermia em sistemas de
controlo KNX TP-1.
Funcionalidades:
Controlo dos diferentes parâmetros do equipamento.
Controlo KNX.
Dados padrão KNX.
3 entradas digitais configuráveis.
Configurável a partir do ETS de maneira fácil e rápida.
Deteção de erros durante a comunicação.
Permite a alimentação pelo barramento KNX durante a configuração com um
consumo de 1,4 W.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
Tipo de alimentación / Type of power supply
Bus KNX / KNX bus
/ Tipo de alimentação
Barramento KNX
Conexión con unidad interior / Connection to indoor unit
Conexão ao equipamento
Longitud del cable / Wire length /
2.5 m (8.2 ft)
Comprimento do cabo
Conexión y comunicaciones KNX / KNX connection and
communication / Conexão e comunicação KNX
V max
31 V
I max
55 mA
V in
21-30 V
Consumo / Consumption / Consumo
1.4 W
Tipo de cable / Type of cable / Tipo de cabo
TP-1
Hilos de comunicación / Communication
2 x 0.8 mm2
wires / Fios de comunicação
(AWG 18 – 2 wired)
Color de los cables / Cable color
Rojo-Negro / Red-Black
Cor dos cabos
Vermelho-Preto
Distancia máxima / Maximum length /
100 m (328 ft)
Distância máxima
Entradas digitales / Digital inputs / Entradas digitais
Nº de entradas / Nº of inputs /
3
Nº de entradas
Libre de tensión / Voltage-free
Estado / State / Estado
Livre de tensão
Distancia máxima / Maximum distance /
100 m (328 ft)
Distância máxima
Temperaturas operativas / Operating temperatures
Temperatura de operaçao
Almacenaje / Storage / Armazenamento
- 20 ... 70 ºC (- 4 ... 158 ºF)
Funcionamiento / Operation /
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento /
5 ... 90 %
Operating humidity rango /
(non-condensing)
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class /
IP 41
Grau de proteção
Peso / Weight / Peso
130 g (0.29 lb)
(ES) Se recomienda llevar el cableado de las entradas digitales por una tráquea
independiente.
(EN) It is recommended that the wiring of the digital inputs be routed through a
separate conduit.
(PT) Recomenda-se que a cablagem das entradas digitais seja encaminhada
através de uma conduta separada.
92 mm / 3.62"
AZAI6KNX2HI4
AZAI6KNX2
AZPV8WIRE10
airzonecontrol.com
Marie Curie, 21
29590 Málaga
Spain
AIDOO KNX V2.0 HITACHI YUTAKI
29 mm / 1.14"
Contrôleur pour la gestion et l'intégration des équipements PAC air-eau dans des
systèmes de contrôle KNX TP-1.
Fonctionnalités :
Contrôle des différents paramètres de l'unité.
Contrôle KNX.
Données standard KNX.
3 entrées numériques paramétrables.
Paramétrable à partir d'ETS.
Détection d'erreurs durant la communication.
Permet l'alimentation par le bus KNX pendant la configuration avec une
consommation de 1,4 W.
AIDOO KNX V2.0 HITACHI YUTAKI
Controller per la gestione e l'integrazione degli apparecchi pompa di calore in
sistemi di controllo KNX TP-1.
Funzionalità:
Controllo dei diversi parametri dell'unità.
Controllo KNX.
Dati standard KNX.
3 entrate digitali configurabili.
Configurabile da ETS.
Rilevamento di errori durante la comunicazione.
Consente l'alimentazione tramite il bus KNX durante la configurazione con un
consumo di 1,4 W.
AIDOO KNX V2.0 HITACHI YUTAKI
Gerät zur Verwaltung und Integration von Wärmepumpenanlagen in KNX TP-1-
Steuerungssysteme.
Funktionen:
Steuerung der verschiedenen Anlagenparameter.
KNX-Steuerung.
Standard-KNX-Daten.
3 konfigurierbare digitale Eingänge.
Über ETS konfigurierbar.
Fehlererkennung während Mitteilung.
Ermöglicht die Stromversorgung über den KNX-Bus während der Konfiguration
mit einem Verbrauch von 1,4 W.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
TType d'alimentation / Tipo di
alimentazione/ Versorgungsart
Connexion avec l'unité intérieur/ Collegamento all'unità interna
/ Anschluss an das Innengerät
Longueur du cable / Lunghezza del cavo /
Connexion et communication KNX / Collegamento e
comunicazioni KNX / Anschluss und KNX-Verbindungen
Consommation / Consumo /
Leistungsaufnahme
Type de câble / Tipo di cavo / Kabeltyp
Fils de communications / Poli di
comunicazione / Kommunikationsleitung
Couleur des câbles / Colore dei cavi /
Distance maximale / Distanza massima /
Entrées numériques / Entrate digitali / Digitale Eingänge
Nombre d'entrées / Nº di entrate /
État / Stato / Status
Distance maximale / Distanza massima /
Températures opérative / Termperature operative /
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento /
Plage d'humidité de fonctionnement /
Rango di umidità di funzionamento /
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Grado de protección / Protection class /
Grau de proteção
Poids / Peso / Gewicht
(FR) Il est recommandé de faire passer le câblage des entrées numériques par un
conduit séparé.
(IT) Si consiglia di trasportare il cablaggio degli ingressi digitali in un tubo
Corrugato separato.
(DE) Es wird empfohlen, die Verdrahtung der digitalen Eingänge in einem
separaten Kabelkanal zu verlegen.
Bus KNX / Bus KNX / KNX-Bus
2.5 m (8.2 ft)
Kabellänge
V max
31 V
I max
55 mA
V in
21-30 V
1.4 W
TP-1
2 x 0.8 mm2
(AWG 18 – 2 wired)
Rouge-Noir / Rosso-Nero
Kabelfarbe
Rot-Schwarz
100 m (328 ft)
Max. Abstand
3
Anzahl Relais
Libre de tension / Libere da
tensione / Spannungsfrei
100 m (328 ft)
Max. Abstand
- 20 ... 70 ºC (- 4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
Betrieb
5 ... 90 %
(non-condensing)
IP 41
130 g (0.29 lb)
