DE

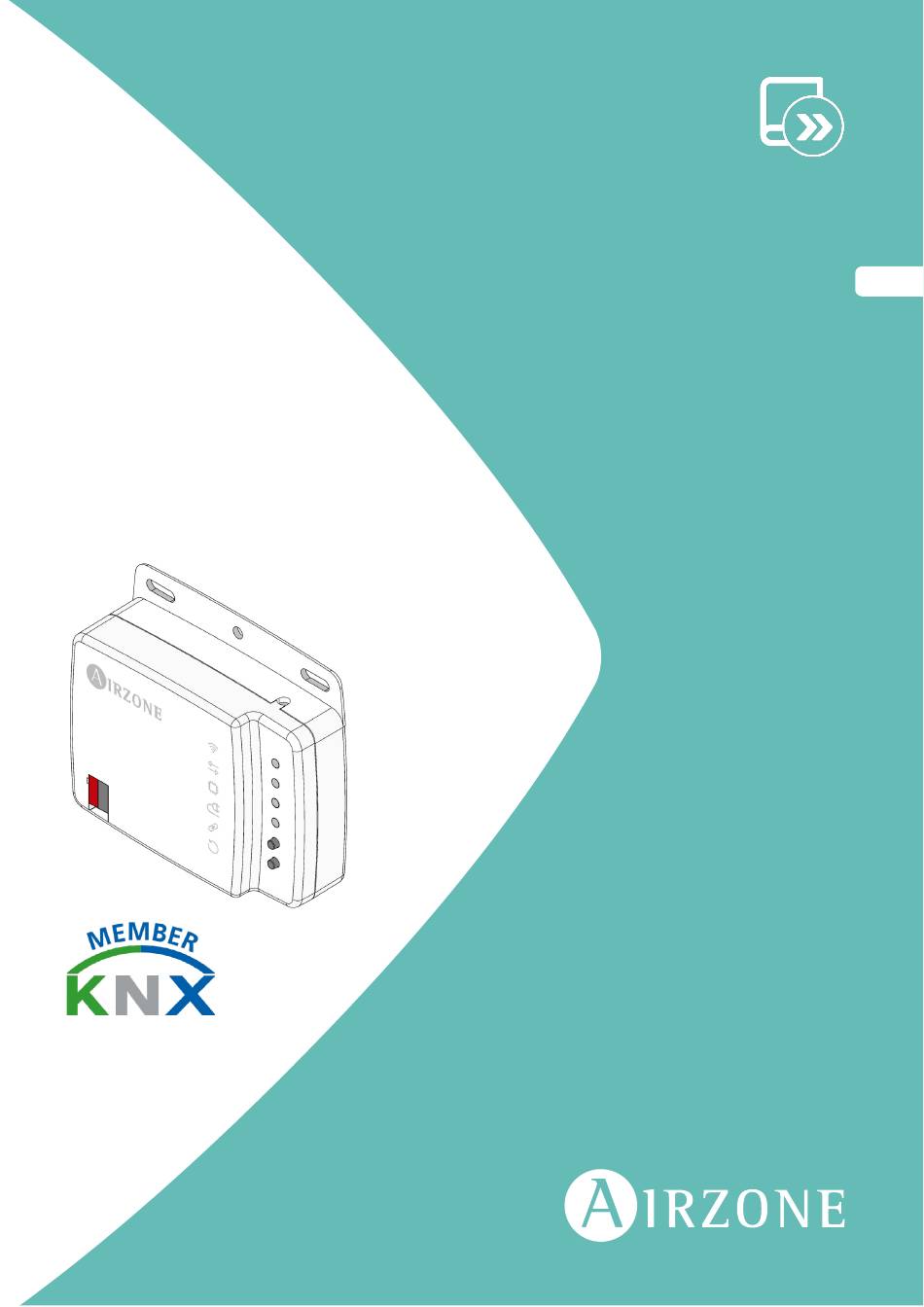

Handbuch zur
Integration
Aidoo KNX
Wärmepumpe [AZAI6KNX2xxx]
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Airzone Aidoo KNX

Inhaltszusammenfassung für Airzone Aidoo KNX

  • Seite 1 Handbuch zur Integration Aidoo KNX Wärmepumpe [AZAI6KNX2xxx]...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN UND UMWELTRICHTLINIE _______________________________________________________________________3 > Vorsichtsmaßnahmen _____________________________________________________________________________________________________3 > Umweltrichtlinie ____________________________________________________________________________________________________________3 ALLGEMEINE ANFORDERUNGEN __________________________________________________________________________________________________3 EINFÜHRUNG __________________________________________________________________________________________________________________________4 MONTAGE _______________________________________________________________________________________________________________________________4 VERBINDUNG __________________________________________________________________________________________________________________________4 KONFIGURATIONEN __________________________________________________________________________________________________________________4 REIHE VON KOMMUNIKATIONSOBJEKTEN ______________________________________________________________________________________5 > Standard-Kommunikationsobjekte _____________________________________________________________________________________5 > Konfigurationsparameter _________________________________________________________________________________________________7 > Allgemein ______________________________________________________________________________________________________________7 > Moduseinstellungen _________________________________________________________________________________________________20 > Temperatureinstellungen - Kreislauf 1 ___________________________________________________________________________22 >...

  • Seite 3: Vorsichtsmassnahmen Und Umweltrichtlinie

    • Das System muss durch einen zugelassenen Techniker installiert werden. • Bevor Sie das Airzone-System installieren, kontrollieren Sie, ob die zu steuernden Geräte nach Kriterien des Herstellers installiert wurden und ordnungsgemäß funktionieren. • Verlegen und schließen Sie alle dazugehörigen Installationskomponenten gemäß den geltenden Vorschriften für elektronische Einrichtungen •...

  • Seite 4: Einführung

    Einführung Controller für die Verwaltung und Integration der Wärmepumpe in KNX TP-1-Steuerungssystemen. Externe Stromversorgung über das KNX-Bus. Funktionen: • Steuerung der verschiedenen Anlagenparameter. • KNX-Steuerung. • Standard-KNX-Daten. • 3 konfigurierbare digitale Eingänge. • Über ETS konfigurierbar. • Fehlererkennung während Mitteilung. Bedeutung Innengerätekabel I1: Digitale Eingänge 1...

  • Seite 5: Reihe Von Kommunikationsobjekten

    Reihe von kommunikationsobjekten Das Aidoo KNX-Gerät enthält eine Reihe von Kommunikationsobjekten, die standardmäßig für die Konfiguration zur Verfügung stehen. Um alle in diesem Gerät enthaltenen Kommunikationsobjekte zu verwenden, wählen Sie die Registerkarte „Parameter“ um sie zu aktivieren (siehe Abschnitt Konfigurationsparameter für weitere Informationen).
  • Seite 6 Objekt Nr. 164: Steuerung Solltemperatur Vorlauf K1 - Wärmepumpe Beschreibung Ermöglicht die Einstellung der Solltemperatur Vorlauf von Kreislauf 1 in 1 °C/ºF-Schritten Werte ºC ºF Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 197: Status Solltemperatur Vorlauf K1 - Wärmepumpe Beschreibung Zeigt die gewählte Solltemperatur Vorlauf von Kreislauf 1 an...

  • Seite 7: Konfigurationsparameter

    KONFIGURATIONSPARAMETER Das Aidoo KNX-Gerät verfügt über eine Reihe von Kommunikationsobjekten, die über die Registerkarte „Parameter“ in ETS aktiviert werden können. Allgemein • Anzahl verfügbarer Kreisläufe Wählen Sie „2“, um die Grundfunktionen des Kreislaufs 2 zu aktivieren. Objekt Nr. 154: Steuerung Ein/Aus K2 - Wärmepumpe Beschreibung Ermöglicht das Ein- und Ausschalten von Kreislauf 2 der Wärmepumpe...
  • Seite 8 • Einstellungen der Kreislauf. Die verfügbaren Optionen sind: ◊ Wasservorlauf. Als Standardauswahl werden die Objekte 164 und 197 (K1) und 166 und 198 (K2) aktiviert. ◊ Raumtemperatursteuerung. Ersetzen Sie die Objekte 164 und 197 durch 173 und 202 (K1) und die Objekte 166 und 198 (K2) durch 176 und 204. ◊...
  • Seite 9 Objekt Nr. 168: Steuerung Solltemperatur BWW - Wärmepumpe Beschreibung Ermöglicht die Einstellung der Solltemperatur Vorlauf von BWW in 1 °C/ºF-Schritten Werte ºC ºF Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 199: Status Solltemperatur BWW - Wärmepumpe Beschreibung Zeigt die gewählte Solltemperatur Vorlauf von BWW an Werte...
  • Seite 10 Objekt Nr. 180: Steuerung Funktion Sterilisation - Wärmepumpe Beschreibung Ermöglicht die Aktivierung des Funktion Sterilisation Werte 0  Deaktivieren 1  Aktivieren Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 1.003 (DPT_Enable) Objekt Nr. 236: Status Funktion Sterilisation - Wärmepumpe Beschreibung Zeigt an, ob der Funktion Sterilisation aktiviert ist Werte...
  • Seite 11 Objekt Nr. 259: Status Funktion externes Heizgerät - Wärmepumpe Beschreibung Zeigt an, ob der externes Heizgerät aktiviert ist Werte 0  Deaktivieren 1  Aktivieren Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 1.003 (DPT_Enable) Objekt Nr. 235: Status Funktion Enteisen - Wärmepumpe Beschreibung Zeigt an, ob der Funktion Enteisen aktiviert ist Werte...
  • Seite 12 Objekt Nr. 244: Status Betriebseinstellungen Wärmepumpe Poolbetrieb K1 Beschreibung Zeigt die Betriebseinstellungen Wärmepumpe Poolbetrieb von Kreislauf 1 an Werte 1  Aktiv Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 1.002 (DPT_Bool) Objekt Nr. 245: Status Betriebseinstellungen Wärmepumpe Poolbetrieb K2 Beschreibung Zeigt die Betriebseinstellungen Wärmepumpe Poolbetrieb von Kreislauf 2 an Werte...
  • Seite 13 Objekt Nr. 253: Status Pumpe K1 - Wärmepumpe Beschreibung Zeigt den Pumpenstatus von Kreislauf 1 an Werte 0  Stopp 1  Start Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 1.010 (DPT_Start) Objekt Nr. 254: Status Pumpe K2 - Wärmepumpe Beschreibung Zeigt den Pumpenstatus von Kreislauf 2 an Werte...
  • Seite 14 Objekt Nr. 335: Status Arbeitstemperatur Klima Beschreibung Zeigt die Betriebstemperatur der Innengeräts an Werte ºC ºF Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 336: Status Betriebsstundenzähler Beschreibung Zeigt die Anzahl der Betriebsstunden des Innengeräts an Werte Anzahl Betriebsstunden Art des Zugriffs auf den Bus...
  • Seite 15 Objekt Nr. 344: Status Wassertemperatur Pool Beschreibung Zeigt die Wassertemperatur Pool Werte ºC ºF Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 345: Status Austrittstemperatur Kompressor Beschreibung Zeigt die Austrittstemperatur Kompressor Werte ºC ºF Art des Zugriffs auf den Bus Lesen...
  • Seite 16 Objekt Nr. 353: Status Kompressorfrequenz Beschreibung Zeigt die Kompressorfrequenz Werte Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 14.033 (DPT_Value_Frequency) Objekt Nr. 354: Status Expansionsventil Innengerät Beschreibung Zeigt den Status des Expansionsventils der Innengeräts an Werte Impulse Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 7.001 (DPT_Value_2_Ucount)
  • Seite 17 Objekt Nr. 362: Status Raumtemperatur K2 Beschreibung Zeigt die Raumtemperatur von Kreislauf 2 an Werte ºC ºF Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 363: Status Wasservorlauftemperatur K2 Beschreibung Zeigt die Wasservorlauftemperatur von Kreislauf 2 an Werte ºC ºF...
  • Seite 18 Objekt Nr. 371: Status aktuell erzeugte Energie Photovoltaik Beschreibung Zeigt die aktuell mit Photovoltaik erzeugte Energie an Werte Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 9.024 (DPT_Power) Objekt Nr. 372: Status insgesamt erzeugte Energie Beschreibung Zeigt die insgesamt von der Anlage erzeugte Energie an Werte Art des Zugriffs auf den Bus Lesen...
  • Seite 19 Objekt Nr. 380: Status insgesamt verbrauchte Energie des Kompressors im Modus BWW Beschreibung Zeigt die vom Kompressor im Kühlbetrieb verbrauchte Energie an Werte Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 13.013 (DPT_ActiveEnergy_kWh) Objekt Nr. 381: Status insgesamt verbrauchte Energie Beschreibung Zeigt die insgesamt von der Anlage verbrauchte Energie an Werte...

  • Seite 20: Moduseinstellungen

    Moduseinstellungen • Objekte „Modus Heizen/Kühlen“ aktivieren Objekt Nr. 157: Steuerung Modus Heizen/Kühlen - Wärmepumpe Beschreibung Ermöglicht die Umschaltung des Betriebsmodus des Wärmepumpe zwischen Kühlen und Heizen Werte 0  Kühlen 1  Heizen Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 1.100 (DPT_Heat/Cool) Objekt Nr.
  • Seite 21 Objekt Nr. 162: Steuerung Modus Kühlen - Wärmepumpe Beschreibung Ermöglicht die Auswahl des Kühlbetriebs als Betriebsmodus der Wärmepumpe Werte 1  Kühlen Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 1.002 (DPT_Bool) Objekt Nr. 195: Status Modus Kühlen - Wärmepumpe Beschreibung Zeigt an, dass an der Wärmepumpe der Kühlbetrieb ausgewählt ist Werte...

  • Seite 22: Temperatureinstellungen - Kreislauf 1

    Temperatureinstellungen - Kreislauf 1 Die verfügbaren Parameter hängen davon ab, wie der Kreislauf eingestellt ist (Wasservorlauf oder Raumtemperatursteuerung). Wenn der Kreislauf als Vorlaufkurve eingestellt wurde, dann wird die Sektion deaktiviert. • Wasservorlauf ◊ Regelmäßiges Senden von „Status_Sollwert_K1“ (in Sekunden, 0 = kein regelmäßiges Senden) Geben Sie an, wie oft der Status der Solltemperatur an die Wärmepumpe gesendet werden soll (in Sekunden).
  • Seite 23 • Raumtemperatursteuerung ◊ Regelmäßiges Senden von „Status_Sollwert_K1“ (in Sekunden, 0 = kein regelmäßiges Senden) Geben Sie an, wie oft der Status der Solltemperatur an die Wärmepumpe gesendet werden soll (in Sekunden). ◊ Nutzung von Objekt +/- für Solltemperatur aktivieren Wählen Sie den DPT aus, den Sie verwenden möchten: DPT 1.007 (Schritte) oder DPT 1.008 (Auf/Ab). Objekt Nr.

  • Seite 24: Beschreibung

    Objekt Nr. 226: Status Obergrenze Solltemperatur Raum Modus Heizen K1 Beschreibung Zeigt die Obergrenze des Raumtemperatur-Sollwerts im Heizbetrieb für Kreislauf 1 an Werte ºC ºF Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 227: Status Untergrenze Solltemperatur Raum Modus Heizen K1 Beschreibung Zeigt die Untergrenze des Raumtemperatur-Sollwerts im Heizbetrieb für Kreislauf 1 an...

  • Seite 25: Temperatureinstellungen - Kreislauf 2

    Temperatureinstellungen - Kreislauf 2 Die verfügbaren Parameter hängen davon ab, wie der Kreislauf eingestellt ist (Wasservorlauf oder Raumtemperatursteuerung). Wenn der Kreislauf als Vorlaufkurve eingestellt wurde, dann wird die Sektion deaktiviert. • Wasservorlauf ◊ Regelmäßiges Senden von „Status_Sollwert_K2“ (in Sekunden, 0 = kein regelmäßiges Senden) Geben Sie an, wie oft der Status der Solltemperatur an die Wärmepumpe gesendet werden soll (in Sekunden).
  • Seite 26 • Raumtemperatursteuerung ◊ Regelmäßiges Senden von „Status_Sollwert_K2“ (in Sekunden, 0 = kein regelmäßiges Senden) Geben Sie an, wie oft der Status der Solltemperatur an die Wärmepumpe gesendet werden soll (in Sekunden). ◊ Nutzung von Objekt +/- für Solltemperatur aktivieren Wählen Sie den DPT aus, den Sie verwenden möchten: DPT 1.007 (Schritte) oder DPT 1.008 (Auf/Ab). Objekt Nr.
  • Seite 27 Objekt Nr. 232: Status Obergrenze Solltemperatur Raum Modus Heizen K2 Beschreibung Zeigt die Obergrenze des Raumtemperatur-Sollwerts im Heizbetrieb für Kreislauf 2 an Werte ºC ºF Art des Zugriffs auf den Bus Lesen Identifikation Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) Objekt Nr. 233: Status Untergrenze Solltemperatur Raum Modus Heizen K2 Beschreibung Zeigt die Untergrenze des Raumtemperatur-Sollwerts im Heizbetrieb für Kreislauf 2 an...

  • Seite 28: Temperatureinstellungen - Bww

    Temperatureinstellungen - BWW ◊ Regelmäßiges Senden von „Status_Sollwert_BWW“ (in Sekunden, 0 = kein regelmäßiges Senden) Geben Sie an, wie oft der Status der Solltemperatur an die Wärmepumpe gesendet werden soll (in Sekunden). ◊ Nutzung von Objekt +/- für Solltemperatur aktivieren Wählen Sie den DPT aus, den Sie verwenden möchten: DPT 1.007 (Schritte) oder DPT 1.008 (Auf/Ab).

  • Seite 29: Temperatureinstellungen - Pool

    Temperatureinstellungen - Pool ◊ Regelmäßiges Senden von „Status_Sollwert_Pool“ (in Sekunden, 0 = kein regelmäßiges Senden) Geben Sie an, wie oft der Status der Solltemperatur an die Wärmepumpe gesendet werden soll (in Sekunden). ◊ Nutzung von Objekt +/- für Solltemperatur aktivieren Wählen Sie den DPT aus, den Sie verwenden möchten: DPT 1.007 (Schritte) oder DPT 1.008 (Auf/Ab).

  • Seite 30: Timer-Einstellungen

    Timer-Einstellungen • Nutzung von Fenster offen aktivieren. Wenn Sie Ja auswählen, werden die Objekte 388 und 416 aktiviert. ◊ Wartezeit Klima Aus (hh:mm:ss). Wählen Sie die Zeit, nach der sich die Wärmepumpe beim Erkennen eines offenen Fenster ausschaltet. ◊ Aktion bei Fenster schließen. »...
  • Seite 31 • Nutzung des Unbelegt-Timers aktivieren. Wenn Sie Ja auswählen, werden die Objekte 390 und 418 aktiviert. ◊ Wartezeit um Aktionen einzuleiten (hh:mm:ss). Wählen Sie die Zeit, nach der sich die Wärmepumpe ausschaltet, wenn erkannt wird, dass der Raum nicht belegt ist. ◊...

  • Seite 32: Szeneneinstellungen

    Szeneneinstellungen • Nutzung von Szenen aktivieren Wenn Sie Ja auswählen, werden die Objekte 392 und 420 aktiviert und folgende Felder angezeigt: ◊ Nutzung von Bit-Objekten zum Speichern von Szenen aktivieren ◊ Nutzung von Bit-Objekten zum Ausführen von Szenen aktivieren Objekt Nr. 392: Steuerung Szene speichern/ausführen Ermöglicht das Speichern oder Ausführen von Szenen Beim Ändern des Objektwerts ändert sich auch die Beschreibung...
  • Seite 33 Objekt Nr. 398: Steuerung Szene 6 speichern Beschreibung Speichert die Einstellungen des Innengeräts als Szene 6 Werte 1  Szene 6 speichern Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 1.002 (DPT_Bool) Objekt Nr. 399: Steuerung Szene 7 speichern Beschreibung Speichert die Einstellungen des Innengeräts als Szene 7 Werte...
  • Seite 34 Objekt Nr. Steuerung Szene 5 ausführen Beschreibung Führt die Szene 5 aus Werte 1 Szene 5 ausführen Art des Zugriffs auf den Bus Schreiben Identifikation Datapoint 1.002 (DPT_Bool) Objekt Nr. 408: Steuerung Szene 6 ausführen Beschreibung Führt die Szene 6 aus Werte 1...

  • Seite 35: Eingangseinstellungen

    Eingangseinstellungen Aktivieren Sie die Nutzung der Eingänge von Aidoo KNX: • Nutzung von Eingang 1 aktivieren: Kommunikationsobjekt 421. • Nutzung von Eingang 2 aktivieren: Kommunikationsobjekt 423. • Nutzung von Eingang 3 aktivieren: Kommunikationsobjekt 425. Je nach Einstellung des jeweiligen Eingangs weist das Objekt ein unterschiedliches Verhalten auf.
  • Seite 36 ◊ Regelung » Telegramm nach Buswiederherstellung senden. Wählen Sie die Aktion aus, die nach der Buswiederherstellung (z. B. nach einem Stromausfall) an diesem digitalen Eingang ausgeführt werden soll: Keine Aktion, apagado o encendido. > Sendeverzögerung nach Buswiederherstellung. Bei Auswahl einer Aktion geben Sie die Verzögerungszeit für das Senden des Telegramms an (in Sekunden).
  • Seite 37 • Eingang 1 421: Status 1 Objekt Nr. Abwechselnd Regelung Ein/Aus Rolladenschritt Beschreibung Zeigt den Status von Eingang 1 an 0  Aus 0  Aus 0  Schritt auf Werte 1  Ein 1  Ein 1  Schritt ab Art des Zugriffs auf den Bus Lesen Identifikation Datapoint...
  • Seite 38 • Eingang 3 425: Status 3 Objekt Nr. Abwechselnd Regelung Ein/Aus Rolladenschritt Beschreibung Zeigt den Status von Eingang 3 an 0  Aus 0  Aus 0  Schritt auf Werte 1  Ein 1  Ein 1  Schritt ab Art des Zugriffs auf den Bus Lesen Identifikation Datapoint...
  • Seite 39 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v. 100...
