1. FELBONTÁS ÉS PONTOSSÁG
» Felbontás: 0.001 mm / 0.00005"
» Pontosság: ±2 µm / ±0.0001" (Tartomány: 0-50 mm / 0-2")
±3 µm / ±0.00015" (Tartomány: 50-150 mm / 2-6")
±4 µm / ±0.0002" (Tartomány: 150-200 mm / 6-8")

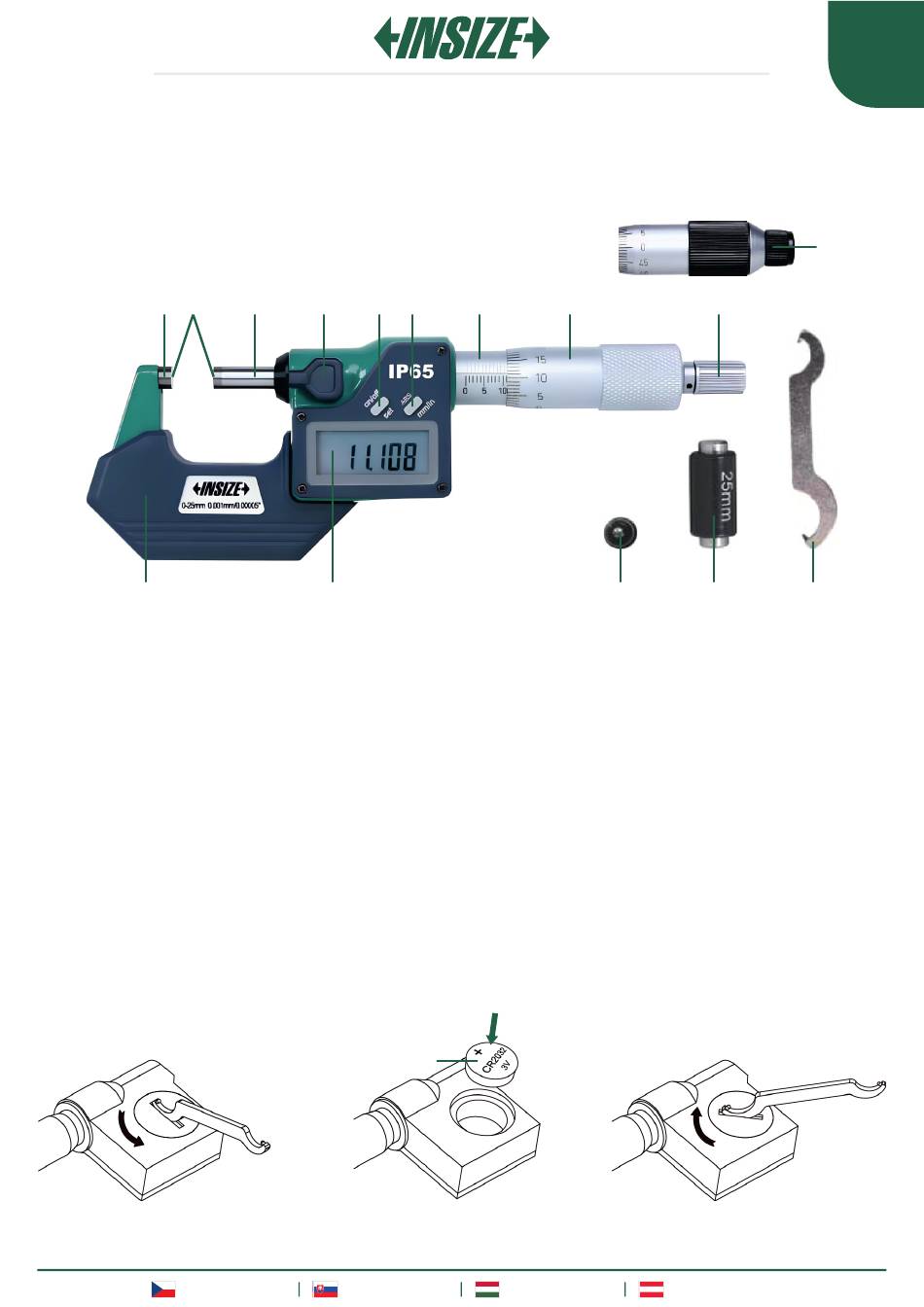

2. A MIKROMÉTER LEÍRÁSA
1 2
10
1 - Fix érintkezési pont
2 - Karbid mérőfelület
3 - Orsó
4 - Rögzítő csavar
5 - "on/off...set" gomb
6 - „ABS...mm/in" gomb
3. JELLEMZŐK
» Por- és vízálló: IP65 szabványnak megfelel.
4. ELEM TELEPÍTÉSE
» Villáskulccsal forgassa az elemtartó fedelét az óramutató járásával ellentétes irányba (lásd 1. ábra) és
távolítsa el.
» Helyezze be a CR2032 elemet a pozitív oldalával kifelé (lásd 2. ábra).
» Helyezze vissza az elemtartó fedelét és forgassa az óramutató járásával megegyező irányba a rögzítéshez
(lásd 3. ábra).
1. ábra
www.insize.cz
3 4 5 6
11
7 - Milliméteres skála
8 - Súrlódó dob
9 - Racsnis
10 - Szigetelőlemez
11 - LCD kijelző
12 - Gömb alakú (domború) fix érintkezési pont
Pozitív oldal
www.insize.sk
7 8
13 - Beállítási standard (kivéve 0-25 mm / 0-1")
14 - Villáskulcs
15 - Racsnis álló és súrlódásos dob (3108-25FA-hoz)
2. ábra
www.insize.hu
9
12 13
3. ábra
www.insize.at
