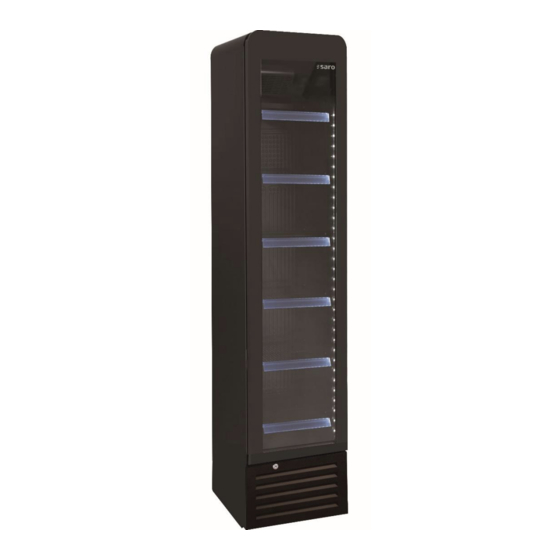

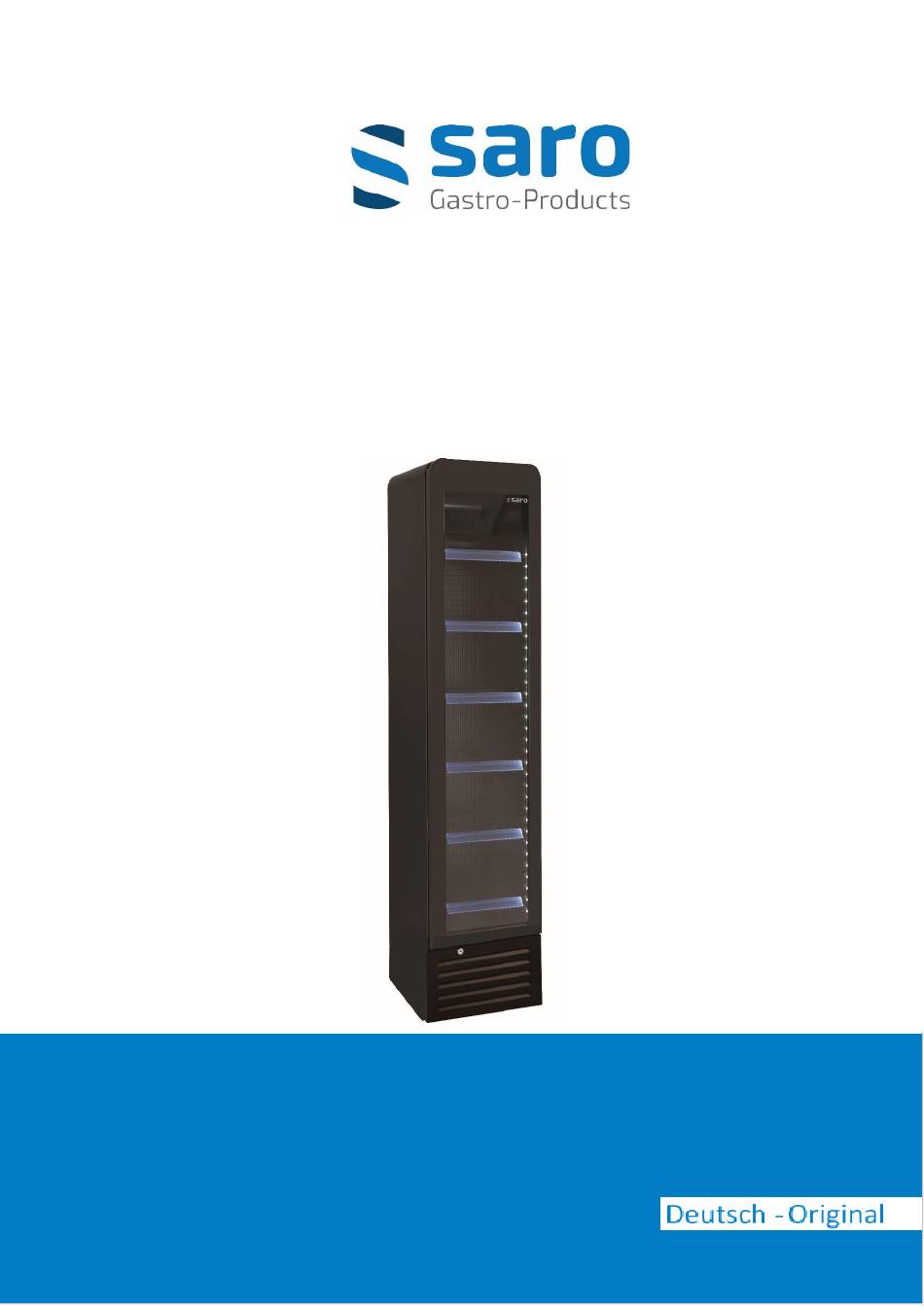

- Seite 1 Seite 1 von 25 Betriebsanleitung Getränkekühlschrank schmal DK 134 PRO ROUND Art.-Nr.: 325-2255 07/24 SvN...
- Seite 2 Seite 2 von 25 INHALT Lieferumfang ..............................3 Normen und Richtlinien ..........................3 Technische Übersicht ..........................3/4 Symbolerklärungen ............................4 Allgemeine Hinweise............................... 5 Sicherheitshinweise ............................... 6 Geräteaufstellung ..............................7 Geräteanschluss ............................7 Struktur und Teile ............................8 Erste Inbetriebnahme ............................. 8 Bedienung –...
- Seite 3 Seite 3 von 25 Sehr geehrter Kunde, wir gratulieren Ihnen zu Ihrem neuen SARO-Getränkekühlschrank schmal DK 134 PRO ROUND. Der von Ihnen erworbene Artikel wurde für die gewerbliche Nutzung in Restaurants, Hotels, Cafés, Kantinen und Supermärkten entwickelt. Der Kühlschrank ist für die Lagerung von Getränken vorgesehen.
- Seite 4 Seite 4 von 25 Automatische Abtauung Füße/Rollen 4 höhenverstellbare Füße Geeignet für Klimaklasse 4 Temperaturbereich +2 / +8 °C 16 – 32 °C Umgebungstemperatur Inhalt brutto / netto 150 / 130 L Kältemittelart / Menge R600 a / 75 g Anschluss 230 V / 50 Hz / 0,115 kW Abmessungen innen...
- Seite 5 Seite 5 von 25 ALLGEMEINE HINWEISE • Bewahren Sie diese Betriebsanleitung griffbereit in der Nähe des Gerätes auf. • Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen. • Bei Nichtbeachtung dieser Bedienungsanleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet. •...
- Seite 6 Seite 6 von 25 SICHERHEITSHINWEISE • Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen. • Das Gerät ist weder geeignet noch vorgesehen für die Lagerung von Medikamenten oder leicht entzündlichen, brenn- baren oder explosiven Stoffen. •...
- Seite 7 Seite 7 von 25 GERÄTEAUFSTELLUNG Stellen Sie das Gerät in einem trockenen und ausreichend belüfteten Raum auf. Sorgen Sie dabei für einen sicheren Stand auf einem trockenen und rutschfesten Untergrund. Stellen Sie das Gerät mit der Rückseite mindestens 10 cm von der Wand entfernt auf, um jederzeit für genügend Luftzirkulation zu sorgen.
- Seite 8 Seite 8 von 25 STRUKTUR UND TEILE ERSTE INBETRIEBNAHME Vor der ersten Nutzung: Packen Sie das Gerät aus, überprüfen es auf Vollständigkeit und stellen Sie es auf (Siehe Geräteaufstellung). Säubern Sie das Gerät (siehe Reinigung). Schließen Sie das gesäuberte Kühlgerät (Siehe Geräteanschluss) an eine 230 V Steckdose an. Erst wenn die gewünschte Temperatur erreicht ist, legen Sie Ihre Ware in das Gerät ein.
- Seite 9 Seite 9 von 25 Einschalten - Stecken Sie den Netzstecker in Steckdose. Das Gerät schaltet sich ein. 1. Licht Die Beleuchtung kann separat, mit dem Kippschalter eingeschaltet werden. REINIGUNG Außen- und Innenseiten mit einem feuchten, weichen Tuch ab- bzw. auswischen. Es kann ein mildes Spülmittel dazu verwendet werden.
- Seite 10 Seite 10 von 25 FEHLERSUCHE UND -BEHEBUNG Problem Ursache und Lösung Keine Kühlung Ist der Stecker eingesteckt? Ist die Steckdose in Ordnung? Ist die Sicherung defekt? Stromausfall? Somit die Stromversorgung des Gerätes wieder realisieren. Unbefriedigende Kühlleistung Direkte Sonneneinstrahlung? Gibt es eine Wärmequelle in der Nähe? Ist die Belüftung der Umgebung schlecht? Schließt die Tür richtig? Wird die Tür für längere Zeit geöffnet? Ist die Türdichtungsleiste deformiert oder beschädigt? Befindet sich zu viel Ware im Innenraum? Blockieren die Lebensmittel den Luftein- oder -auslass?
- Seite 11 Seite 11 von 25 ÜBERSETZUNG STROMLAUFPLAN: Switch Schalter Control Board Bedienfeld Sensor Sensor Evaporator fan Verdampferlüfter Condensor fan Kondensatorlüfter Switch Schalter Temperature adjust Temperatureinstellung Compressor Kompressor Overload Protector Überlastungsschutz Running Capacitor Betriebskondensator PTC starter PTC-Startrelais EXPLOSIONSZEICHNUNG: 07/24 SvN...
- Seite 12 Seite 12 von 25 EXPLOSIONSZEICHNUNG – Legende Gehäuse Fuß Obere Abdeckung Türachse Halterung für Fuß Obere Türachse Kompressor Montageplatte Obere Türbuchse Fuß Verdampfer Lüfter Verdampfer Abdeckung Sicherungsring Lüftergitter Abdeckung Schaltbox Potentiometer Zugentlastung Thermometerblech Befestigungsclip für Netzkabel 10 Potentiometerbefestigung Netzkabel 11 Glastüre Hintere Lüftungsgitter 12 Türdichtung Wasserabtrofpschale...
- Seite 13 Nur so ist sichergestellt, dass Altgeräte fachgerecht entsorgt und verwertet werden. Vielen Dank! Diese Tabelle können Sie für Ihren eigenen, eventuell späteren Bedarf ausfüllen und nutzen. Getränkekühlschrank Gerätebezeichnung Modellname: DK 134 PRO ROUND schmal Bestell-Nummer Seriennummer 325-2255 vom Typenschild vom Typenschild...
