Seite 6 / 6
[S2] Abschlusswiderstand – DIP 6
»
KONFIGURATIONSSOFTWARE UND PROTOKOLLBESCHREIBUNG
Modbus Adressen:
RS485 Modbus Schnittstelle
Eine ausführliche Beschreibung der Modbus Adressen finden Sie unter folgendem Link:
https://www.thermokon.de/direct/files/wrf06-rs485-modbus.zip
Konfigurationssoftware:
WRF06-RS485 Modbus
https://www.thermokon.de/direct/files/wrf06-lcd-configsoftware.zip
»
MONTAGEHINWEISE
Das Gerät ist für die Montage auf einer Unterputzdose konzipiert. Das Kabel wird über eine Schraubklemme an das Gerät angeschlossen. Zum
Vorverdrahten kann die Schraubklemme vom Gerät abgezogen werden.
Die Verwendung von tiefen Installationsdosen wird auf Grund des größeren Stauraumes für die Verkabelung empfohlen. Die Montage muss an
repräsentativen Stellen für die Messwert-Erfassung erfolgen, damit das Messergebnis nicht verfälscht wird. Sonneneinstrahlung und Luftzug sind
zu vermeiden. Das Ende des Installationsrohres in der Unterputzdose ist abzudichten, damit kein Luftzug im Rohr entsteht, der das Messergebnis
verfälscht.
»

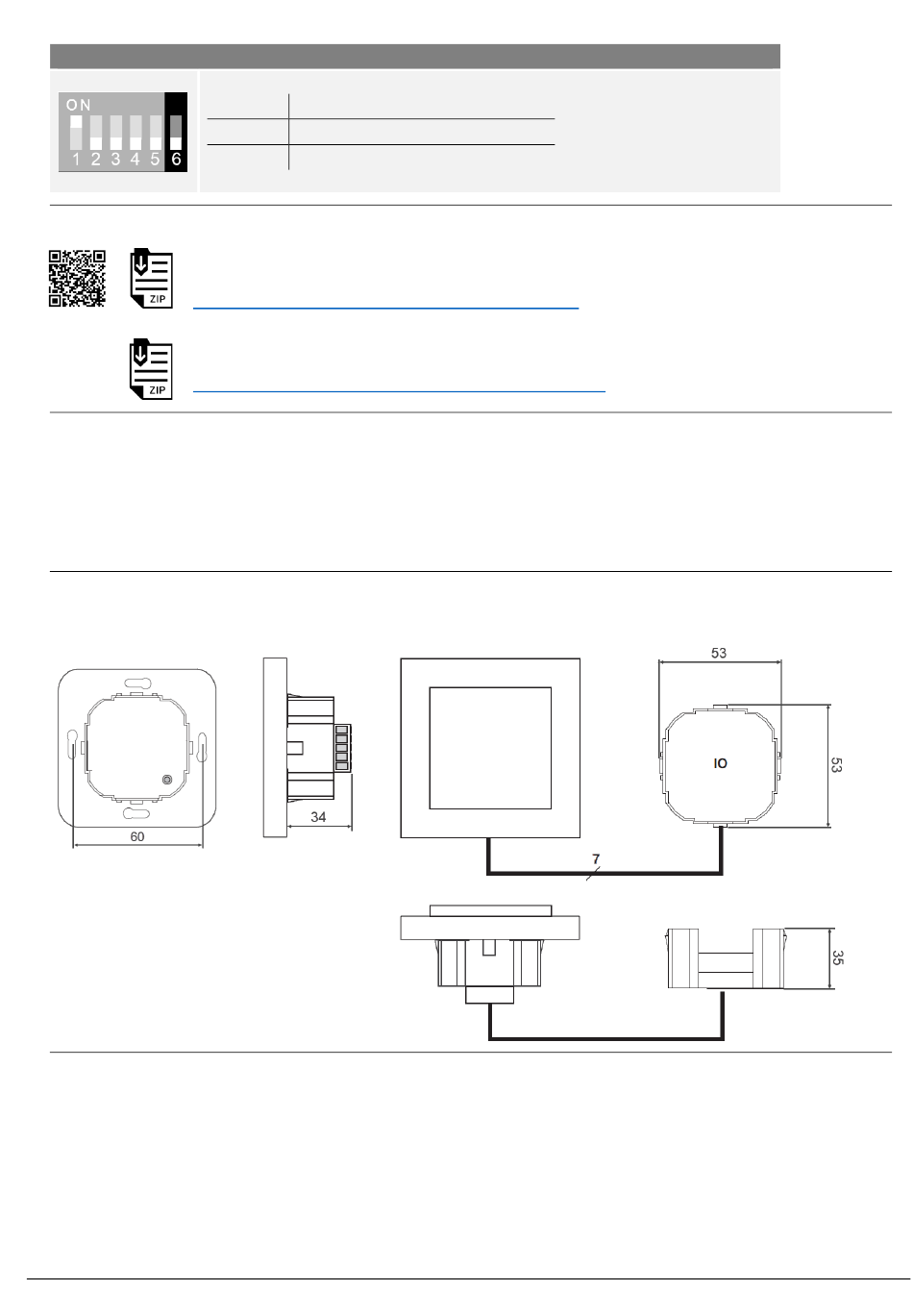

ABMESSUNGEN (MM)
Aussenabmessungen abhängig des verwendeten Rahmens aus dem jeweiligen Schalterprogramm.
»
ZUBEHÖR (OPTIONAL)
PSU-UP 24 – Unterputz-Netzteil 24 V (AC Input 80..240 V ~ DC Output 24 V = 0,5 A)
RS485 Biasing Adapter
USB-Interface RS485 (inkl. Treiber CD)
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · Tel: +49 2778/6960-0 · Fax: -400 · www.thermokon.de · email@thermokon.de
6
Abschlusswiderstand 120 Ohm
off
Inaktiv (Standard)
on
Aktiv
WRF06_RC_RS485_Modbus_Datenblatt_de © 2024
Stand: 20.09.2024
Art.-Nr.: 668293
Art.-Nr.: 811378
Art.-Nr.: 668293
