Bauanleitung 126.308
Motus-Segelboot
19

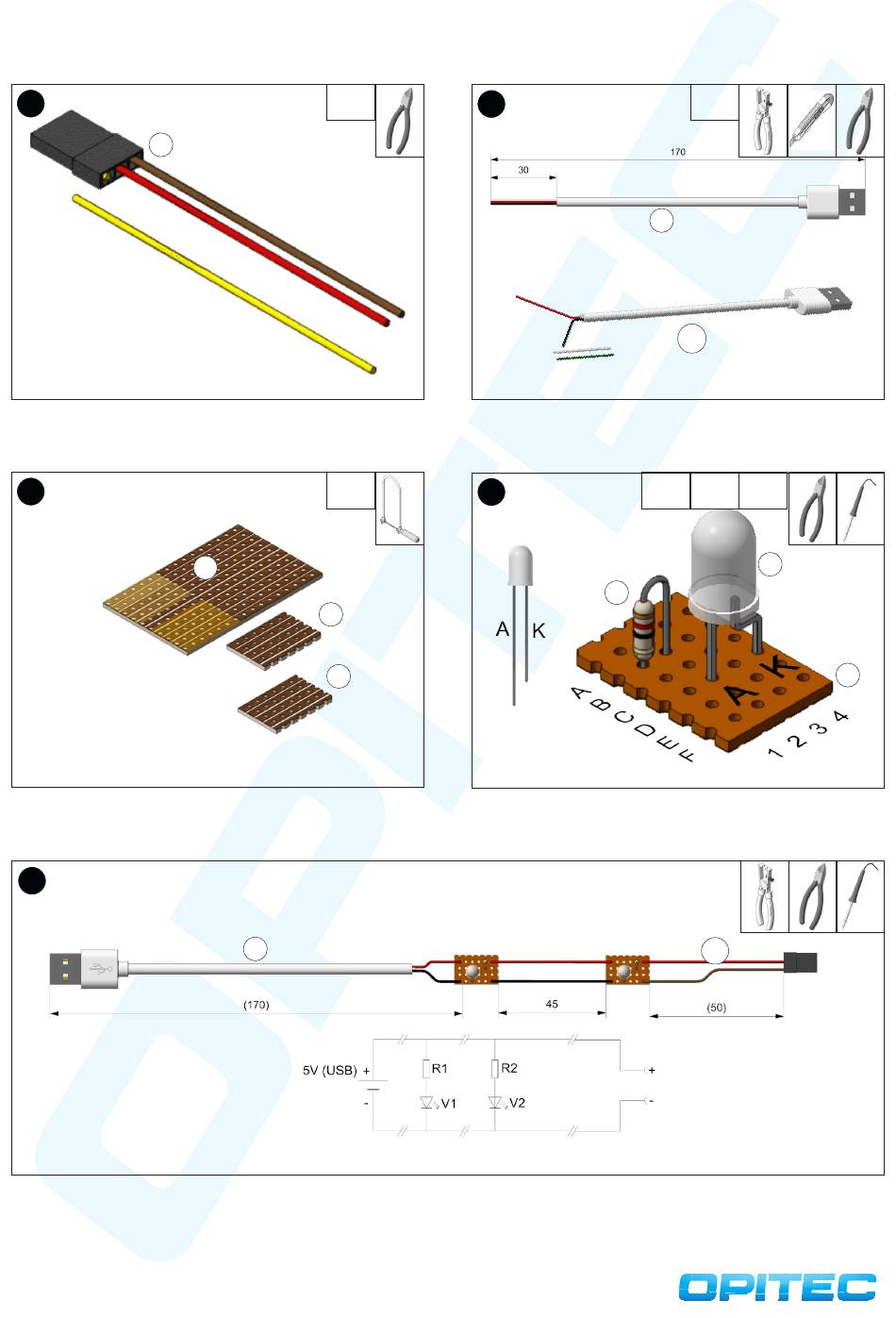

Herstellung der „Grundlastplatine" (manche Powerbanks schalten sich
ab, wenn zuwenig Laststrom fließt). Die gelbe Ader des Servoanschluß-
kabels (20) entfernen..
21
Aus der Platine (16) zwei kleine Platinen mit einem Raster von 6x4
Löchern aussägen. Auf den Verlauf der Kupferbahnen achten. .
23
Die vorbereiteten Kabel (20a) an jeweils eine Platine anlöten. Rotes Kabel (+) in Spalte 4, schwarzes bzw. braunes Kabel (-) in Spalte 1. Beide Platinen
mit je einem Stück Schaltlitze (ca. 45mm lang) verbinden (Spalte 4 auf Spalte 4, Spalte 1 auf Spalte 1). Schaltung an Powerbank testen: Nach dem Ein-
stecken sollten beide LEDs leuchten.
8
20
16
16
16a
16a
19a
20
USB-Kabel (19) auf ca. 170mm (Gesamtlänge)kürzen, Außenmantel ca.
30mm entfernen, weiße und grüne Ader abzwicken.
22
17
Platine bestücken: Widerstand (17) von B1 auf B2; LED (20) Anode
(langes Beinchen) auf D2, LED Kathode (kurzes Beinchen) auf D4.
19
19
19a
16a
17
18
18
20a
16a
2x
