Bauanleitung 126.308
Motus-Segelboot
8
8

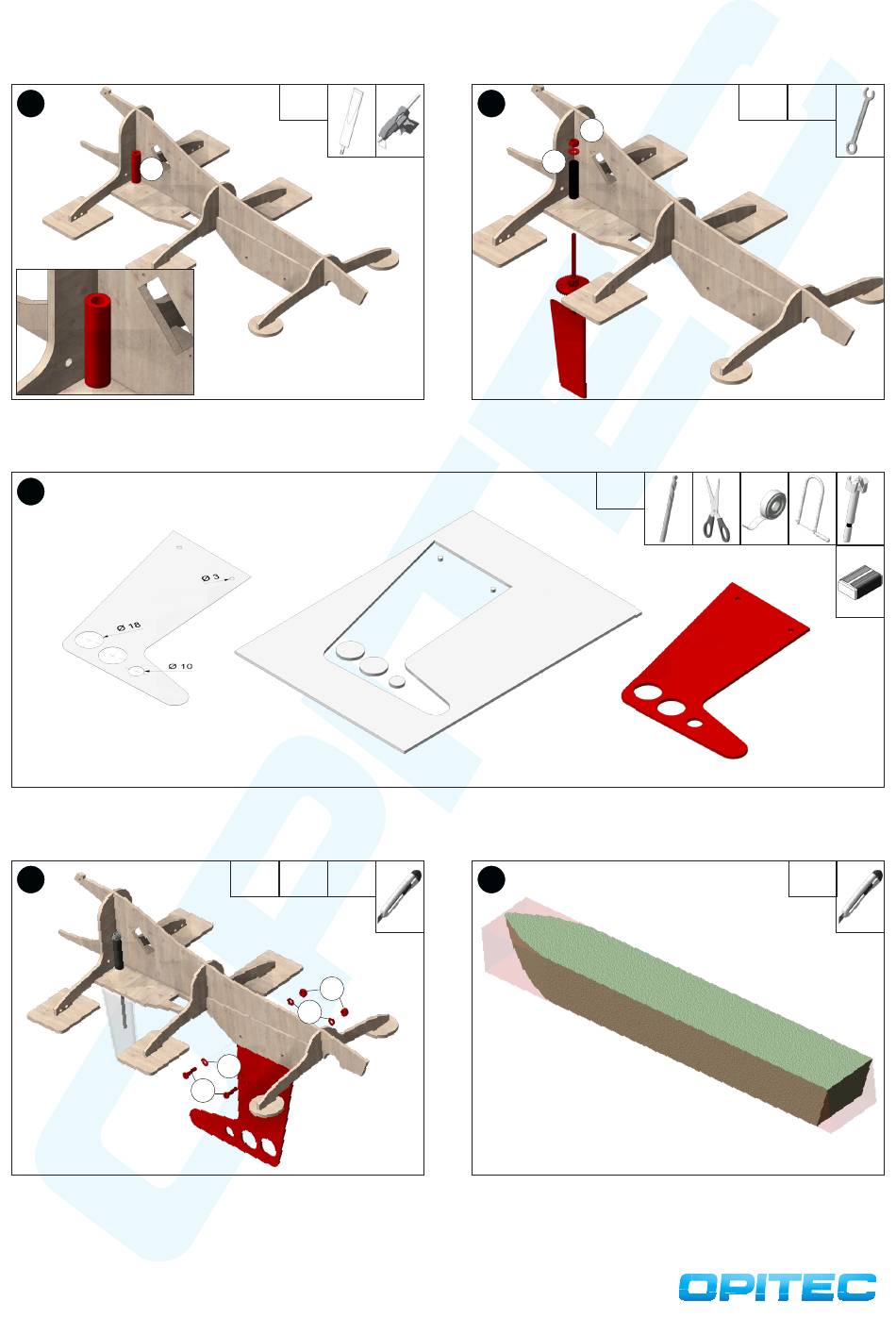

Die Ruderblatthalterung (8), wie abgebildet an vorgesehener Stelle
(Bohrung in der Bodenplatte) einkleben. Hinweis: Bohrung nicht
verkleben!
10
Die Schablone A2 für die Kielflosse auf das Polystyrol (10) übertragen. Bohrungen (ø3, ø10, ø18) durchbohren. Kielflosse aussägen und Sägeschnitte
säubern.
11
Die Kielflosse (10), wie gezeigt, mit 2 Schrauben (12), 4 Unterlegschei-
ben (15) und 2 Muttern (13) an der Kielflossenhalterung befestigen.
4
8
15
12
13
13
15
15
12
9
15
Die Gewindestange mit dem Ruderblatt von unten durch die Bohrung in der
Bodenplatte durch die Ruderblatthalterung führen und von oben mit einer
Unterlegscheibe (15) und einer Stoppmutter (14) befestigen.
12
2x
Die Schablone für die Schwimmkörper auf die Styrodurzuschnitte (2)
übertragen und mit einem Cuttermesser (oder elektrischem Hart-
schaumschneider) ausschneiden.
14
14
10
ø3
15
ø10
ø18
2
2x
