Inhaltszusammenfassung für Satel abax 2 ASW-200

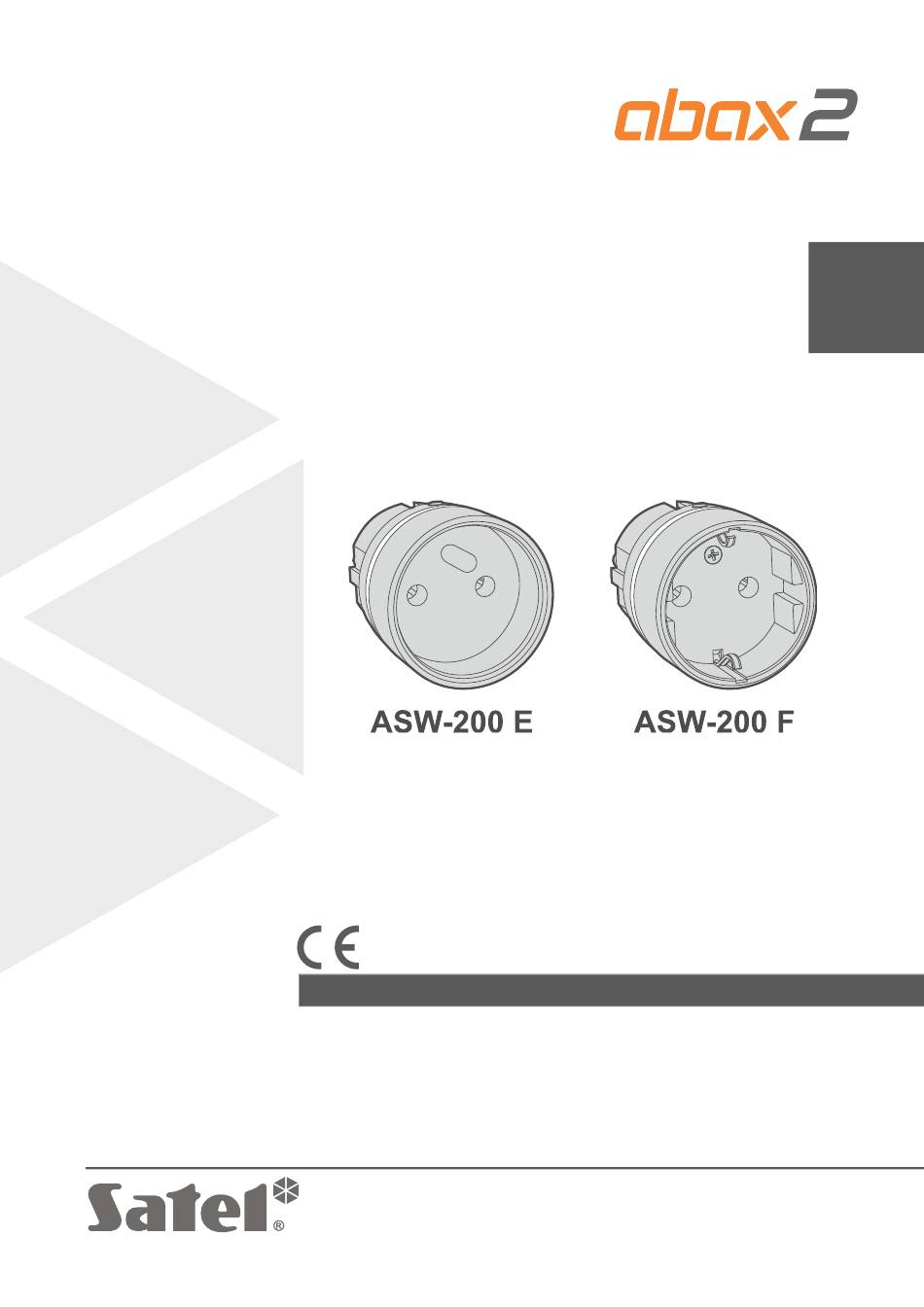

- Seite 1 Intelligenter Stecker ASW-200 Firmwareversion 1.02 asw-200_de 05/24 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 Das Gerät erfüllt die Anforderungen der Technischen Regelwerke der Eurasischen Zollunion. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Website https://support.satel.pl zu finden.
- Seite 3 INHALTSVERZEICHNIS Eigenschaften ........................2 Beschreibung ........................2 Taste ..........................3 LED-Anzeige ........................3 Funkkommunikation ......................3 Betriebsmodi ........................4 Schutz vor Überlastung und Überhitzung ................. 4 Inbetriebnahme ......................... 4 Konfiguration der Einstellungen der LED-Anzeige ............5 Technische Daten ......................5...
- Seite 4 ASW-200 SATEL Der intelligente Stecker ASW-200 ermöglicht die Fernsteuerung von elektrischen Geräten. Das Gerät ist in zwei Varianten erhältlich: • ASW-200 E mit dem Steckdosen-Typ E (EURO), • ASW-200 F mit dem Steckdosen-Typ F (SCHUKO). Der Stecker ist für den Betrieb im Rahmen des bidirektionalen Funksystems ABAX 2 / ABAX vorgesehen.
- Seite 5 SATEL ASW-200 LED-Anzeige. Taste Mit der Taste können Sie: • den Stecker bedienen (die verfügbaren Funktionen hängen vom Betriebsmodus ab – siehe „Betriebsmodi”), • die LED-Anzeige konfigurieren (siehe „Konfiguration der Einstellungen der LED- Anzeige”), • die Möglichkeit, den Stecker dem System hinzuzufügen zu sperren / entsperren (drücken und halten Sie die Taste 10 Sekunden lang).
- Seite 6 ASW-200 SATEL Im Falle einiger Geräte wird die Leistungs-/Stromaufnahme nicht gemessen. Betriebsmodi Den Betriebsmodus können Sie bei der Konfiguration der Einstellungen des Steckers ASW-200 wählen (siehe: Anleitung zum Funkbasismodul / zur Zentrale): Modus 0 nur Fernsteuerung. Die Taste steuert nicht den Stecker (das an den Stecker angeschlossene Gerät), aber die Information über das Drücken der Taste wird an...
- Seite 7 SATEL ASW-200 Im ABAX-System wird der Stecker als ASW-100 identifiziert. Im Falle des Alarmsystems VERSA können Sie den Stecker ASW-200 vom Programm DLOADX aus hinzufügen und konfigurieren. Eine gleichzeitige Unterstützung des Steckers ASW-200 durch das ABAX 2 und ABAX Funkbasismodul / die Alarmzentrale INTEGRA 128-WRL ist unmöglich.
- Seite 8 ASW-200 SATEL Im Falle einer anderen Last als die ohmsche, sollte sie 3 A bei 230 V AC nicht überschreiten. Der Leistungsfaktor (cosφ) der Last muss gleich oder höher als 0.4 sein. Erfüllte Normen .................. EN 50130-4, EN 50130-5 Umweltklasse gem. EN50130-5 ....................II Betriebstemperaturbereich ...................
