5
1
Fig. 3
12.11
All manuals and user guides at all-guides.com

INBETRIEBNAHME

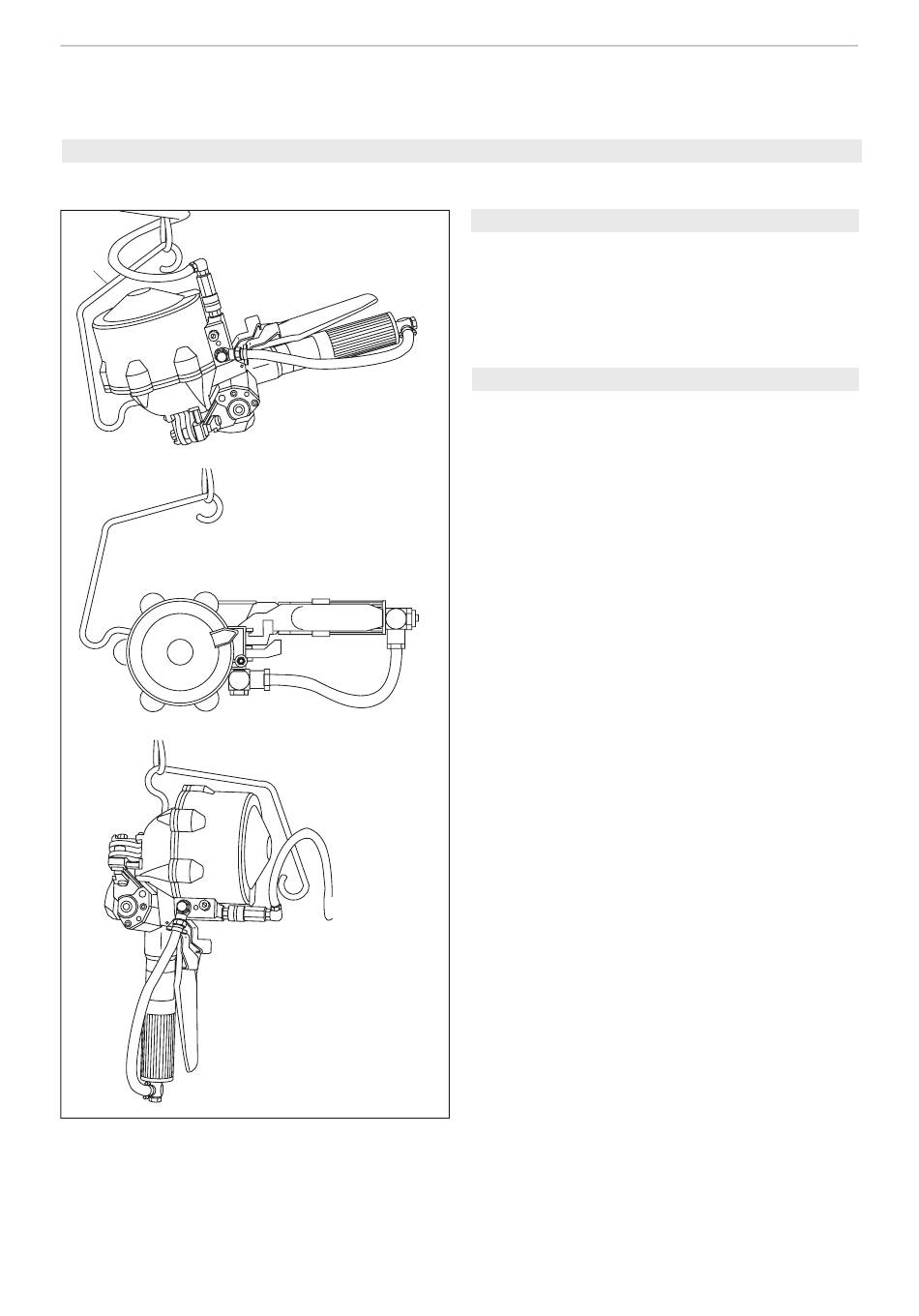

Das Gerät ist mit einem schwenkbaren Universal-Auf-
hängebügel (3/1) ausgestattet. Der Aufhängebügel ist
so konstruiert, dass das Gerät horizontal, vertikal oder
seitlich an einem Federzug aufgehängt werden kann.
Motor und Verschliesserkolben werden durch Ölnebel
der Druckluft geschmiert. Einwandfrei aufbereitete
Druckluft ist daher Voraussetzung für einen störungs-
freien Betrieb des Gerätes. Dies kann nur durch eine
funktionssichere Wartungseinheit erfüllt werden, wel-
che aus Wasserabscheider, Druckreduzierventil mit
Manometer und Ölnebelgerät besteht.
Das Ölnebelgerät soll genügend Öl abgeben. Die
Schlauchlänge zwischen dem Gerät STR 66 und der
Wartungseinheit soll 5 m nicht überschreiten. Die lich-
te Weite der Leitung soll minimum 10 mm betragen.
Es muss darauf geachtet werden, dass der Schlauch
keine Schlaufen bildet, in welchen sich Öl sammeln
kann.
5.1 AUFHÄNGEN DES GERÄTES

5.2 DRUCKLUFTAUFBEREITUNG

Strapex STR 66
