Strapex STR 66
4

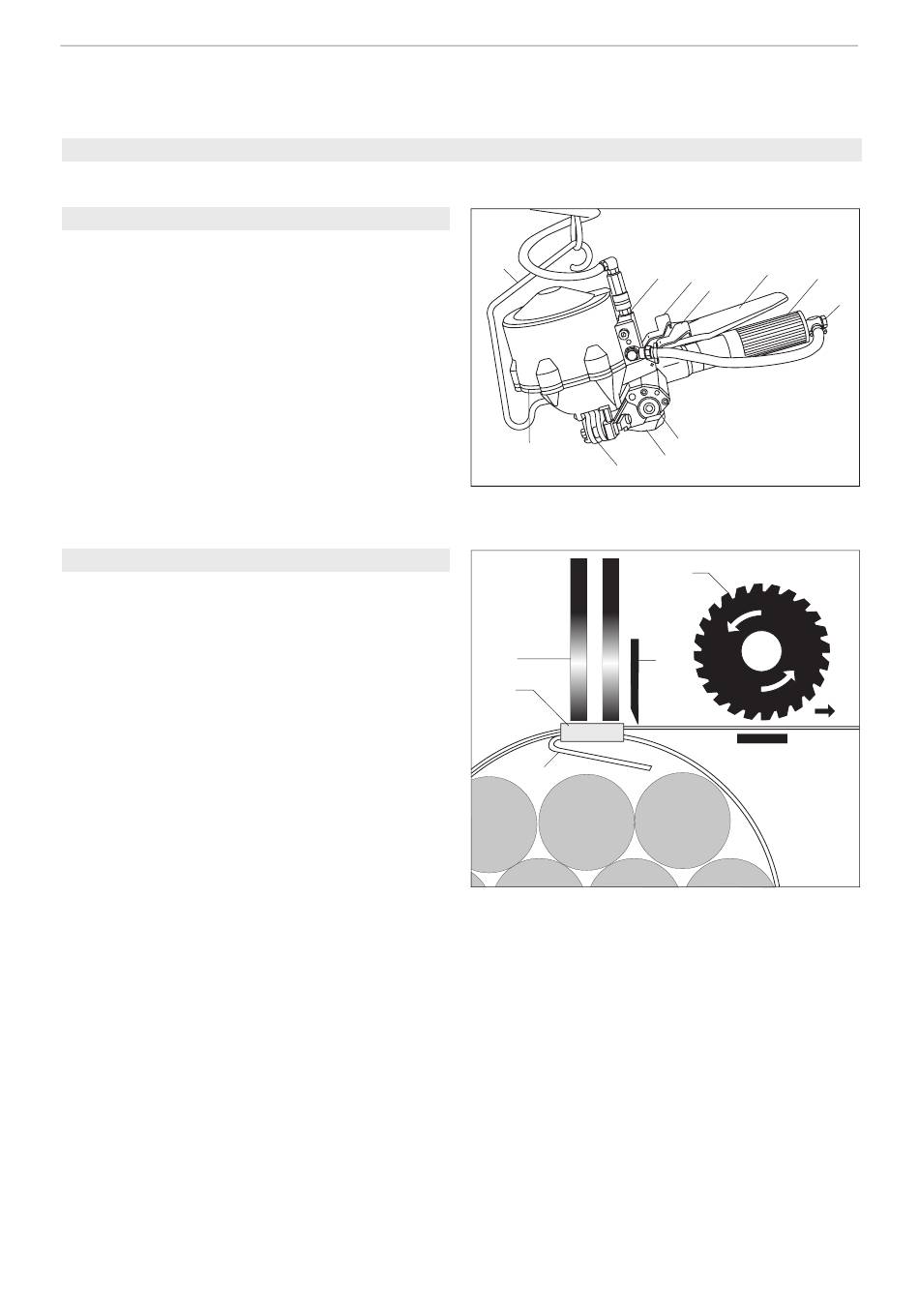

4.1 AUFBAU

1 Luftanschluss
2 Gelbe Taste (Verschliessen)
3 Grüne Taste (Spannen)
4 Handgriff
5 Druckluftmotor
6 Druckreduzierventil
7 Spannrad und Matrize
8 Grundplatte
9 Verschliesszangen
10 Druckluftzylinder
11 Aufhängebügel

4.2 FUNKTIONSPRINZIP

– Band von Hand durch die Plombe (2/1) ziehen.
– Bandanfang (2/5) umbiegen.
– Spannen im Transportradprinzip (2/4).
– Verschliessen durch Kerben (2/2) der Plombe.
– Abtrennen des Bandes mit Messer (2/3).
6
All manuals and user guides at all-guides.com

BESCHREIBUNG

Fig. 1
Fig. 2
11
1
10
9
2
1
5
4
2 5
3
7
8
4
3
12.11
