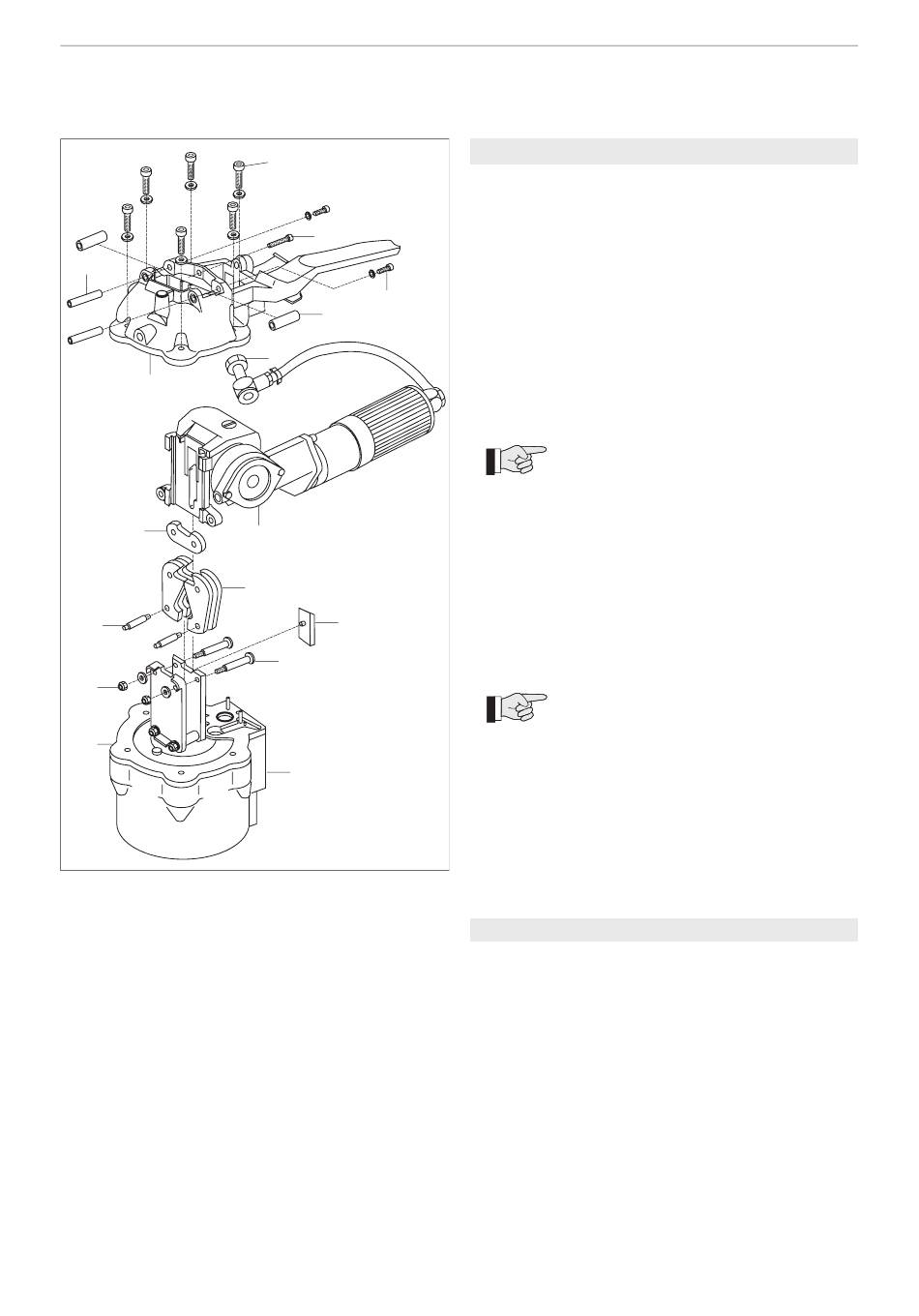

Fig. 13
12.11
All manuals and user guides at all-guides.com
1
2
16
3
4
5
6
7
8
9
7.4 ZANGEN UND KERBMESSER ERSETZEN
Ausbau
– Gerät von Luftanschluss trennen.
– Gerät vorsichtig am Zylinder (13/9) in einen
Schraubstock einspannen.
– Hohlschraube (13/4) lösen und Luftschlauch entfer-
nen.
– Zwei Zylinderschrauben (13/16) lösen und zusam-
men mit Bolzen (13/15) entfernen.
– Eine Zylinderschraube (13/2) lösen, Büchsen (13/3)
entfernen. Spannteil mit Grundplatte (13/5) vorsich-
tig nach oben entfernen.
– Abschneidmesser (13/7) entfernen.
– Sechs Zylinderschrauben (13/1) lösen und
Gehäuse (13/14) entfernen.
Während der Demontage des Gerätes
muss darauf geachtet werden, dass der
Zwischenring (13/10) immer auf dem Zylinder (13/9)
montiert bleibt.
– Zwei Sicherheitsmuttern (13/11) lösen und Bolzen
(13/8) entfernen.
– Zangen (13/6) nach unten schwenken, Bolzen
(13/12), Zangen und Kerbmesser (13/13) entfernen.
Bolzen, Zangen und Kerbmesser ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Neue Sicherheitsmuttern (13/11) mon-
tieren. Nach dem Festziehen der Sicher-
heitsmuttern muss der Bolzen (13/8) noch frei
drehbar sein. Hohlschraube (13/4) mit Loctite 243
sichern.
7.5 REINIGEN DES GERÄTES
– Bei starkem Schmutzanfall empfiehlt es sich, das
Gerät regelmässig zu reinigen. Besonders sollten
Spannrad und Zangenpaket sauber gehalten wer-
den. Dies geschieht am einfachsten durch Ausbla-
sen mit Druckluft (Schutzbrille tragen).
