Montageanleitung
Montageanleitung für BeCo® Balkenschuhe
Montage im Fertigteilwerk
Kennzeichnung der Balkenschuhe
BECO® Balkenschuhe sind analog zu den M-Gewindegrößen der COPRA® Mu enbolzen als verschiedene
Standardmodelle erhältlich. Das Modell des Balkenschuhs ist durch die Bezeichnung auf dem Etikett sowie durch die
Farbe gekennzeichnet. Die Farbkennzeichnung ist in der untenstehenden Tabelle dargestellt.

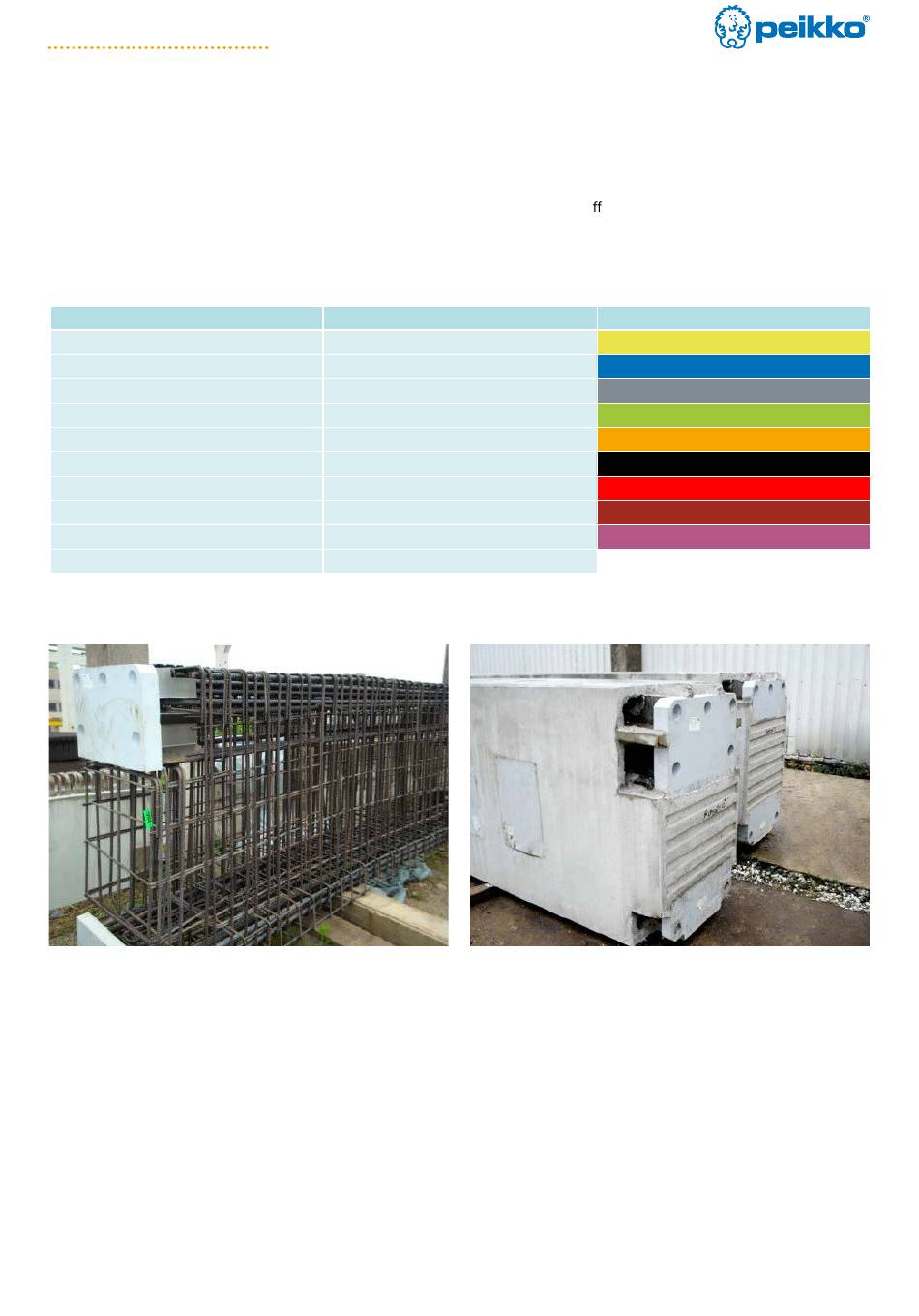

Farbkennzeichnung der BECO® Balkenschuhe und der entsprechenden COPRA® Ankerbolzen
Balkenschuh
BECO® 16H*
BECO® 20H*
BECO® 24H*
BECO® 30H*
BECO® 39H*
BECO® 30P*
BECO® 36P*
BECO® 39P*
BECO® 45P*
BECO® 52P*
* Die Farbkennzeichnung befi ndet sich auf der Unterseite der Grundplatte der BECO® Balkenschuhe.
Montage der Balkenschuhe
BECO® Balkenschuhe werden in den Bewehrungskorb eingefügt und mit der Abschlussplatte der Schalung
verschraubt. Die Gewindestäbe werden eingesetzt und verschraubt. Die Zulagebewehrung wird gem. Anhang A
eingebracht. Vor dem Betonieren werden Aussparungskörper (Polystyrol) eingesetzt. Nach dem Aushärten des
Betons werden die Aussparungskörper entfernt.
Bitte beachten Sie, dass die Aussparungskörper nicht Bestandteil der Peikko-Lieferung sind.
BeCo® BalkensChuh
Ankerbolzen
COPRA® 16H-...
COPRA® 20H-...
COPRA® 24H-...
COPRA® 30H-...
COPRA® 39H-...
COPRA® 30P-...
COPRA® 36P-...
COPRA® 39P-...
COPRA® 45P-...
COPRA® 52P-...
www.peikko.de
Montageanleitung
Farbe
Gelb
Blau
Grau
Grün
Orange
Schwarz
Rot
Braun
Violet
Weiss
Version: de 06/2023 reVision: 001
Version: de 06/2023
15
