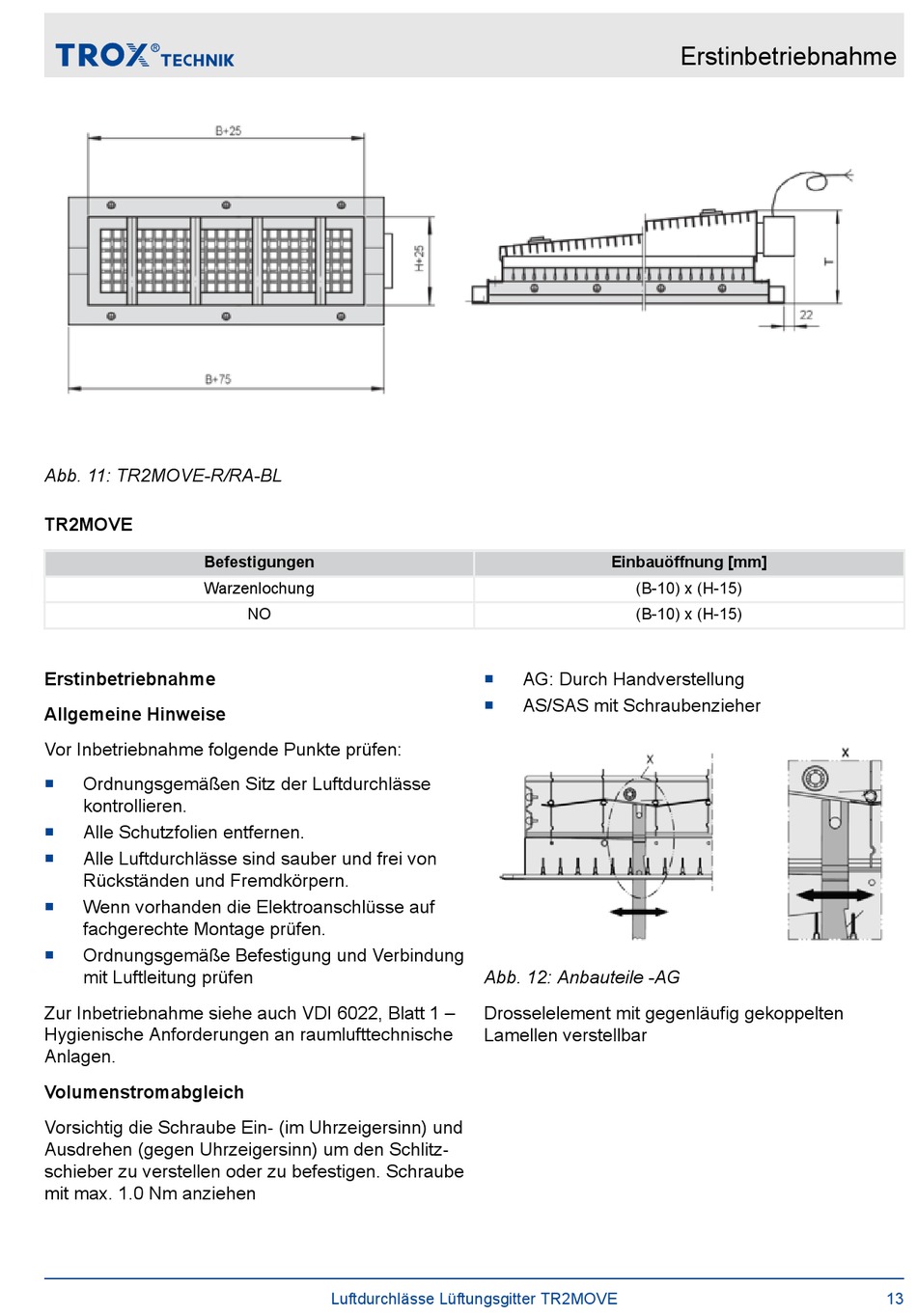

Trox TR2MOVE Montageanleitung Seite 13

Abb. 11: TR2MOVE-R/RA-BL
TR2MOVE
Befestigungen
Warzenlochung
Erstinbetriebnahme
Allgemeine Hinweise
Vor Inbetriebnahme folgende Punkte prüfen:
Ordnungsgemäßen Sitz der Luftdurchlässe

kontrollieren.
Alle Schutzfolien entfernen.

Alle Luftdurchlässe sind sauber und frei von

Rückständen und Fremdkörpern.
Wenn vorhanden die Elektroanschlüsse auf

fachgerechte Montage prüfen.
Ordnungsgemäße Befestigung und Verbindung

mit Luftleitung prüfen
Zur Inbetriebnahme siehe auch VDI 6022, Blatt 1 –
Hygienische Anforderungen an raumlufttechnische
Anlagen.
Volumenstromabgleich
Vorsichtig die Schraube Ein- (im Uhrzeigersinn) und
Ausdrehen (gegen Uhrzeigersinn) um den Schlitz-
schieber zu verstellen oder zu befestigen. Schraube
mit max. 1.0 Nm anziehen
NO
Luftdurchlässe Lüftungsgitter TR2MOVE
Einbauöffnung [mm]
(B-10) x (H-15)
(B-10) x (H-15)
AG: Durch Handverstellung

AS/SAS mit Schraubenzieher

Abb. 12: Anbauteile -AG
Drosselelement mit gegenläufig gekoppelten
Lamellen verstellbar
Erstinbetriebnahme
