IBC Solar IBC TOPFIX 200 Montageanleitung Seite 4

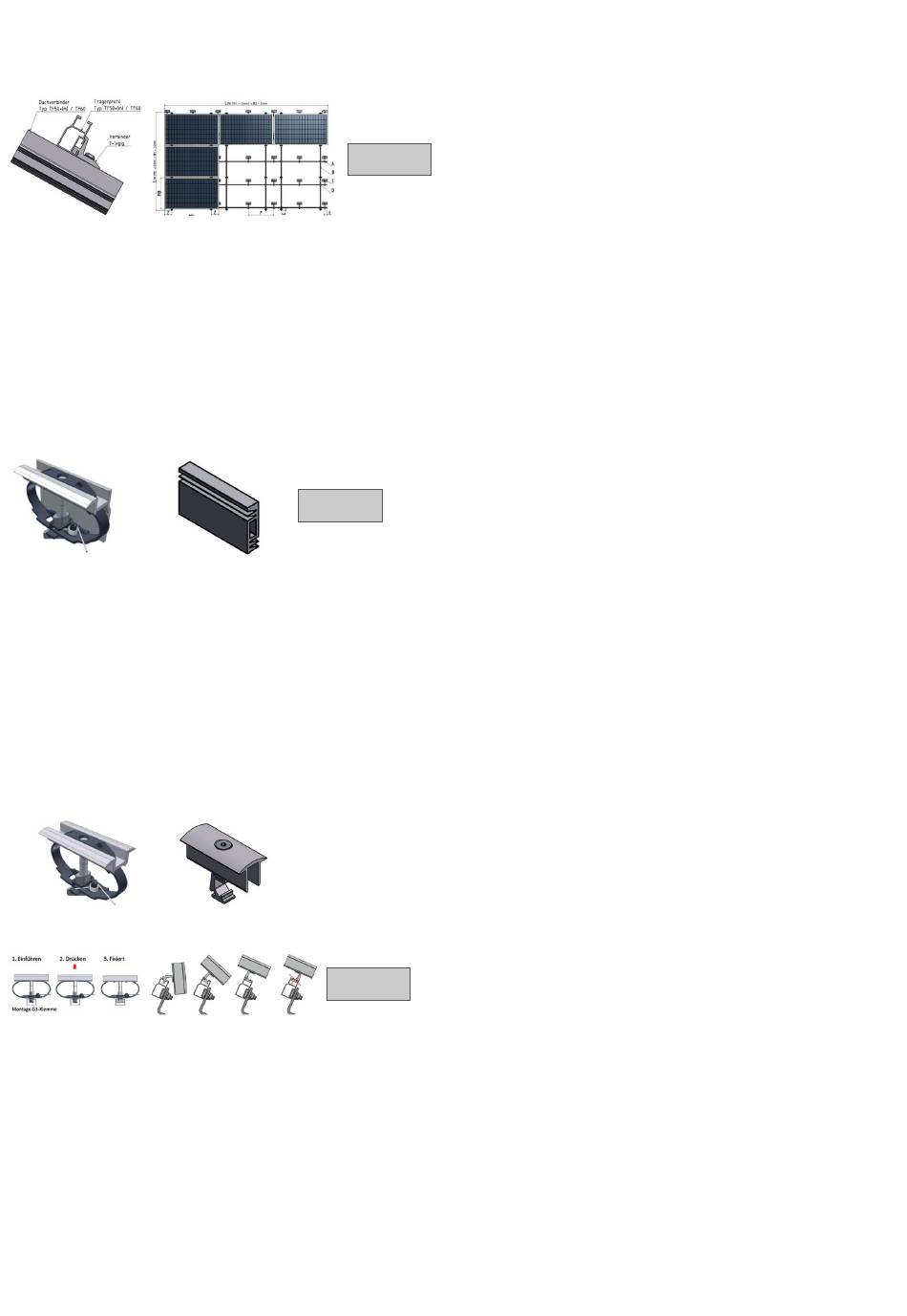

Schritt 2 (optional): Befestigung bei zweilagigem
Trägersystem
Trägerprofile positionieren und mittels Verbinder 2-lagig fixieren.
Werkzeug: Akku-Schrauber, Bit TX 40
Material: 1× Verbinder 2-lagig
Trägerprofil (z. B. TF 50+, TF 50m oder TF 60)
Schritt 3: Außenklemmen befestigen
Außenklemme setzen, Modul positionieren und Außenklemme
fixieren.
G3 – Außenklemme G4 – AK Adapter
Werkzeug: Akku-Schrauber, Bit TX 40
Material: Außenklemme G3
Mittelklemme G4 und AK Adapter
Schritt 4: Mittelklemmen befestigen
Mittelklemme setzen, Modul positionieren und Mittelklemme
fixieren.
G3 – Mittelklemme G4 – Mittelklemme
Werkzeug: Akku-Schrauber, Bit TX 40
Material: Mittelklemme G3
Mittelklemme G4
Drehmoment:
15 Nm
Drehmoment:
15 Nm
Drehmoment:
15 Nm
