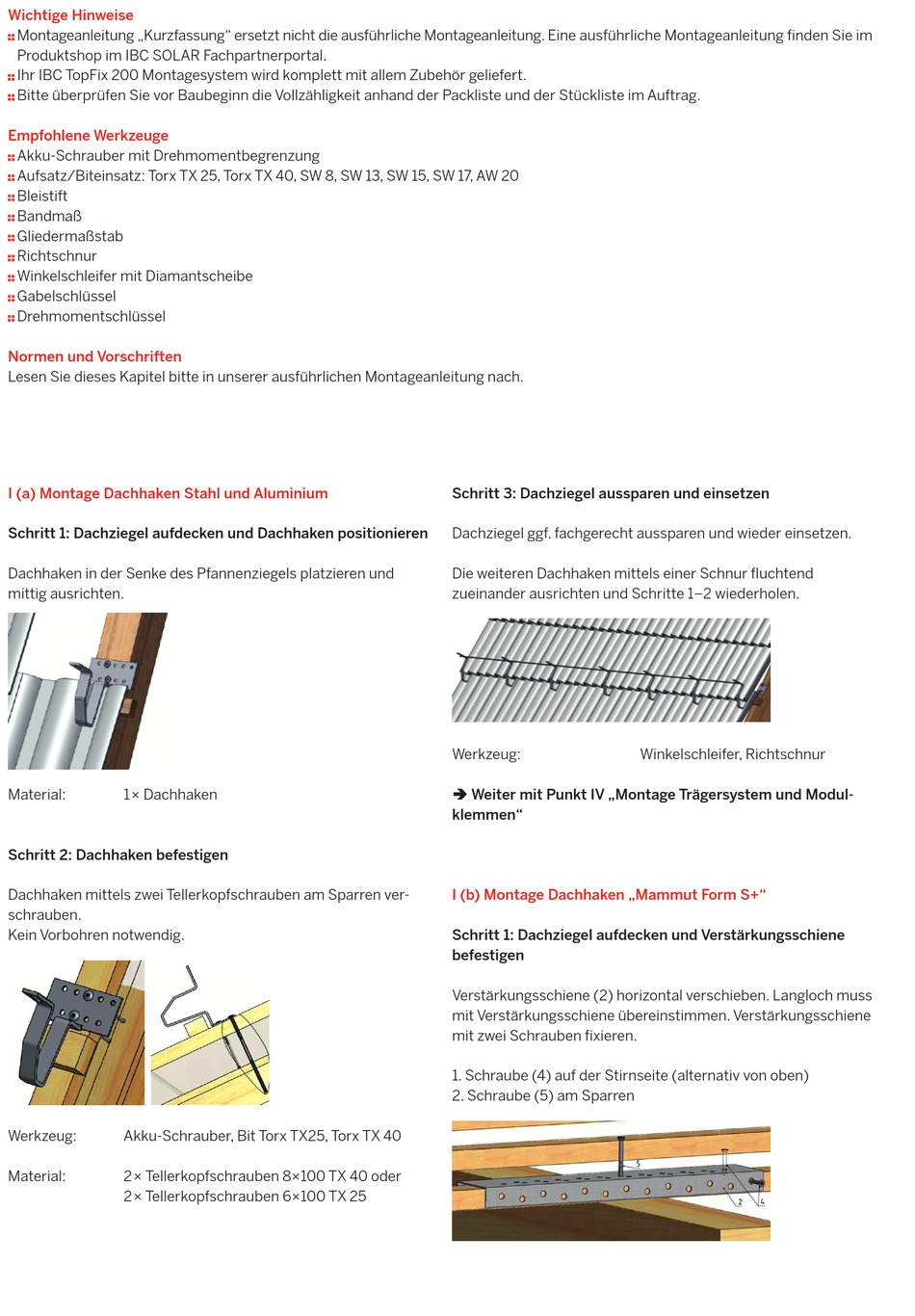

Wichtige Hinweise
Montageanleitung „Kurzfassung" ersetzt nicht die ausführliche Montageanleitung. Eine ausführliche Montageanleitung finden Sie im
Produktshop im IBC SOLAR Fachpartnerportal.
Ihr IBC TopFix 200 Montagesystem wird komplett mit allem Zubehör geliefert.
Bitte überprüfen Sie vor Baubeginn die Vollzähligkeit anhand der Packliste und der Stückliste im Auftrag.
Empfohlene Werkzeuge
Akku-Schrauber mit Drehmomentbegrenzung
Aufsatz/Biteinsatz: Torx TX 25, Torx TX 40, SW 8, SW 13, SW 15, SW 17, AW 20
Bleistift
Bandmaß
Gliedermaßstab
Richtschnur
Winkelschleifer mit Diamantscheibe
Gabelschlüssel
Drehmomentschlüssel
Normen und Vorschriften
Lesen Sie dieses Kapitel bitte in unserer ausführlichen Montageanleitung nach.
I (a) Montage Dachhaken Stahl und Aluminium
Schritt 1: Dachziegel aufdecken und Dachhaken positionieren
Dachhaken in der Senke des Pfannenziegels platzieren und
mittig ausrichten.
Material:
1× Dachhaken
Schritt 2: Dachhaken befestigen
Dachhaken mittels zwei Tellerkopfschrauben am Sparren ver-
schrauben.
Kein Vorbohren notwendig.
Werkzeug:
Akku-Schrauber, Bit Torx TX25, Torx TX 40
Material:
2× Tellerkopfschrauben 8×100 TX 40 oder
2× Tellerkopfschrauben 6×100 TX 25
Schritt 3: Dachziegel aussparen und einsetzen
Dachziegel ggf. fachgerecht aussparen und wieder einsetzen.
Die weiteren Dachhaken mittels einer Schnur fluchtend
zueinander ausrichten und Schritte 1−2 wiederholen.
Werkzeug:
Weiter mit Punkt IV „Montage Trägersystem und Modul-
klemmen"
I (b) Montage Dachhaken „Mammut Form S+"
Schritt 1: Dachziegel aufdecken und Verstärkungsschiene
befestigen
Verstärkungsschiene (2) horizontal verschieben. Langloch muss
mit Verstärkungsschiene übereinstimmen. Verstärkungsschiene
mit zwei Schrauben fixieren.
1. Schraube (4) auf der Stirnseite (alternativ von oben)
2. Schraube (5) am Sparren
Winkelschleifer, Richtschnur
