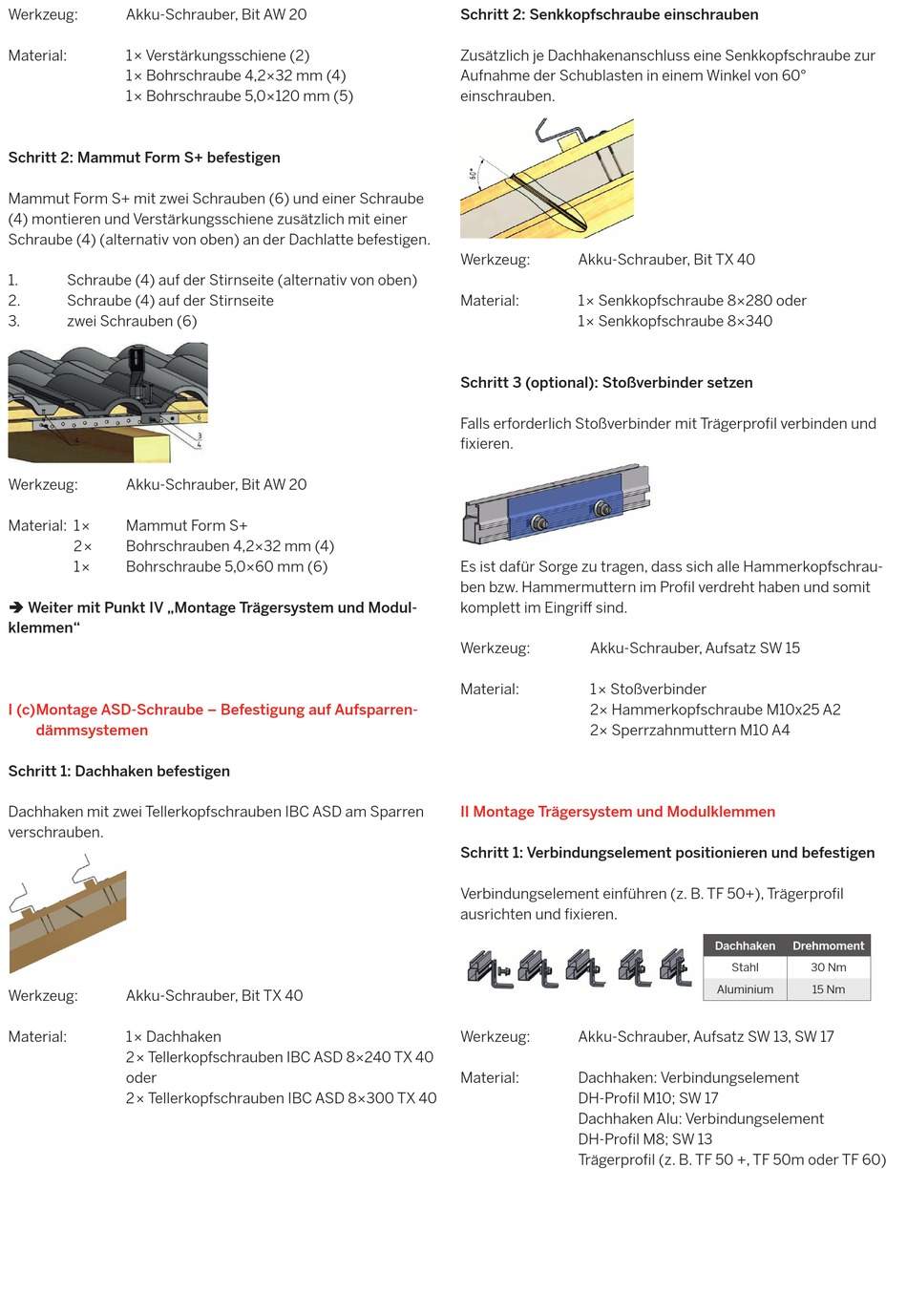

Werkzeug:
Akku-Schrauber, Bit AW 20
Material:
1× Verstärkungsschiene (2)
1× Bohrschraube 4,2×32 mm (4)
1× Bohrschraube 5,0×120 mm (5)
Schritt 2: Mammut Form S+ befestigen
Mammut Form S+ mit zwei Schrauben (6) und einer Schraube
(4) montieren und Verstärkungsschiene zusätzlich mit einer
Schraube (4) (alternativ von oben) an der Dachlatte befestigen.
1.
Schraube (4) auf der Stirnseite (alternativ von oben)
2.
Schraube (4) auf der Stirnseite
3.
zwei Schrauben (6)
Werkzeug:
Akku-Schrauber, Bit AW 20
Material: 1×
Mammut Form S+
2×
Bohrschrauben 4,2×32 mm (4)
1×
Bohrschraube 5,0×60 mm (6)
Weiter mit Punkt IV „Montage Trägersystem und Modul-
klemmen"
I (c) Montage ASD-Schraube – Befestigung auf Aufsparren-
dämmsystemen
Schritt 1: Dachhaken befestigen
Dachhaken mit zwei Tellerkopfschrauben IBC ASD am Sparren
verschrauben.
Werkzeug:
Akku-Schrauber, Bit TX 40
Material:
1× Dachhaken
2× Tellerkopfschrauben IBC ASD 8×240 TX 40
oder
2× Tellerkopfschrauben IBC ASD 8×300 TX 40
Schritt 2: Senkkopfschraube einschrauben
Zusätzlich je Dachhakenanschluss eine Senkkopfschraube zur
Aufnahme der Schublasten in einem Winkel von 60°
einschrauben.
Werkzeug:
Akku-Schrauber, Bit TX 40
Material:
1× Senkkopfschraube 8×280 oder
1× Senkkopfschraube 8×340
Schritt 3 (optional): Stoßverbinder setzen
Falls erforderlich Stoßverbinder mit Trägerprofil verbinden und
fixieren.
Es ist dafür Sorge zu tragen, dass sich alle Hammerkopfschrau-
ben bzw. Hammermuttern im Profil verdreht haben und somit
komplett im Eingriff sind.
Werkzeug:
Akku-Schrauber, Aufsatz SW 15
Material:
1× Stoßverbinder
2× Hammerkopfschraube M10x25 A2
2× Sperrzahnmuttern M10 A4
II Montage Trägersystem und Modulklemmen
Schritt 1: Verbindungselement positionieren und befestigen
Verbindungselement einführen (z. B. TF 50+), Trägerprofil
ausrichten und fixieren.
Werkzeug:
Akku-Schrauber, Aufsatz SW 13, SW 17
Material:
Dachhaken: Verbindungselement
DH-Profil M10; SW 17
Dachhaken Alu: Verbindungselement
DH-Profil M8; SW 13
Trägerprofil (z. B. TF 50 +, TF 50m oder TF 60)
Dachhaken
Drehmoment
Stahl
30 Nm
Aluminium
15 Nm
