Inhaltszusammenfassung für GRAVITY The Eject Button

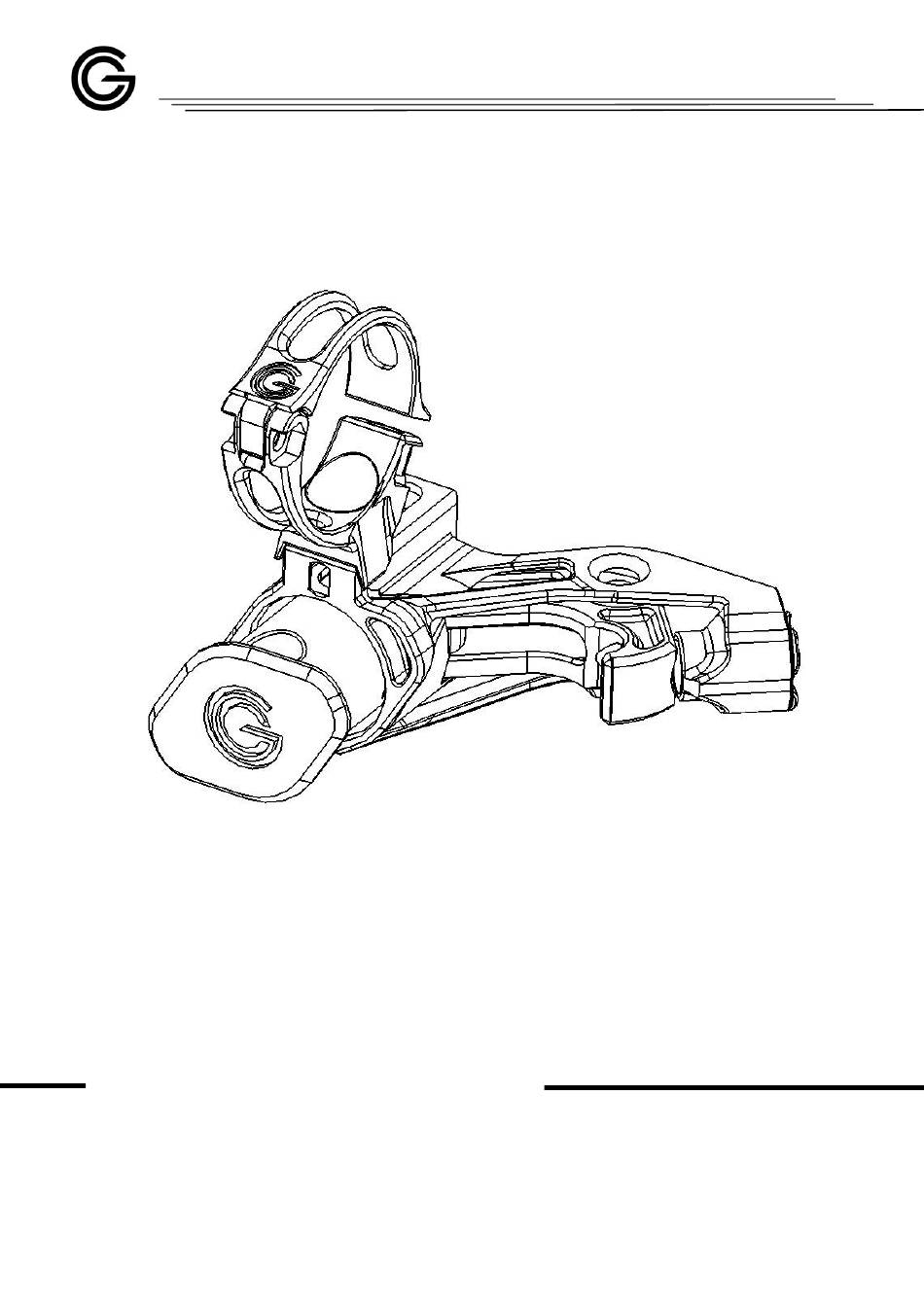

- Seite 1 Benutzerhandbuch + Montageanleitung User manual + assembly instructions GRAVITY COMPONENTS The Eject Button...
- Seite 2 Benutzerhandbuch + Montageanleitung User manual + assembly instructions GRAVITY COMPONENTS Inhaltsverzeichnis Benutzerhandbuch Allgemeine Hinweise Allgemeine Hinweise zum Produkt Montageanleitung Table of contens User manual (German) General instructions (German) General instructions for the product (German)
- Seite 3 Fahrradwerkstatt, wenn Sie Anleitungen, Warnungen und/oder Hinweise teilweise oder vollständig nicht verstehen. Nur so ist ein sachgemäßer und sicherer Gebrauch von The Eject Button und damit Ihr Schutz, Ihre Sicherheit sowie der Schutz und die Sicherheit von Dritten gewährleistet. Sicherheitshinweise: ...
- Seite 4 70839 Gerlingen Deutschland Allgemeine Hinweise: Achten Sie darauf, dass die einzelnen Komponenten von The Eject Button ordnungsgemäß recycelt werden. The Eject Button Gebrauchs-, Sicherheits – und Warnhinweise: The Eject Button ist ausschließlich zur Montage am linken Lenkerende (aus Fahrersicht) bestimmt.
- Seite 5 Benutzerhandbuch + Montageanleitung User manual + assembly instructions GRAVITY COMPONENTS Kontrollieren Sie The Eject Button und sämtliche Anbauteile regelmäßig, insbesondere vor jeder Fahrt auf Beschädigungen, Verschleiß und die richtige Einstellung. Schrauben sind regelmäßig, gegebenenfalls mit dem erforderlichen Drehmoment, nachzuziehen.
- Seite 6 Drehmomentschlüssel verwendet werden, der die geforderten Drehmomente mit hinreichender Genauigkeit abbilden kann. Hinweis: Die GRAVITY COMPONENTS UG (haftungsbeschränkt) haftet weder für Personen- noch Sachschäden infolge einer nicht ordnungsgemäßen Montage oder Einstellung von The Eject Button oder der Nichtbeachtung von Hinweisen in diesem Benutzerhandbuch.
- Seite 7 Carbonlenker. Bitte achte besonders darauf, den Lenker nicht zu zerkratzen, wenn Du The Eject Lever justierst. Place The Eject Button to the left end of the handlebar and close the handlebar clamp. Caution: The Eject Button is made from titanium and this material is harder than aluminum and carbon fiber handlebars.
- Seite 8 GRAVITY COMPONENTS Schritt 3 / Step 3 Ziehe die M3-Schraube mit max. 2,5 Nm an, um The Eject Button gegen verdrehen zu sichern. Tighten the M3 screw with max. 2.5 Nm to secure The Eject Button against twisting. Schritt 4 / Step 4: Führe nun den Seilzug der...
- Seite 9 Schritt 6 / Step 6: Halte den Seilzug auf Spannung, schiebe den Befestigungsnippel gegen die dafür vorgesehene Nut von The Eject Button und ziehe die M3-Madenschraube währenddessen mit max. 3 Nm fest um den Seilzug gegen herausrutschen zu sichern.
- Seite 10 Einstellers kanns Du nun den „Zugpunkt“ von The Eject Button einstellen. Drehe den Einsteller heraus, um mehr Vorspannung aufzubauen. By turning the plastic adjuster you can now adjust the “pull point” of The Eject Button. Turn the adjuster out to build up more preload.
- Seite 11 Schritt 9 / Step 9: Prüfe die Funktion von The Eject Button. Fehlerbehebung: a) The Eject Button ist schwer zu drücken Ist der Zugpunkt richtig eingestellt? Der Zugpunkt sollte nach max. 1 mm Leerweg von The Eject Button anliegen. Ist der Betätiger der Sattelstütze leichtgängig? Läuft der Seilzug leichtgängig in der Hülle?
- Seite 12 The Eject Button is difficult to press - Is the pull point set correctly? The pull point should be in place after a maximum of 1 mm of free travel from The Eject Button. - Is the seat post actuator running smoothly?
