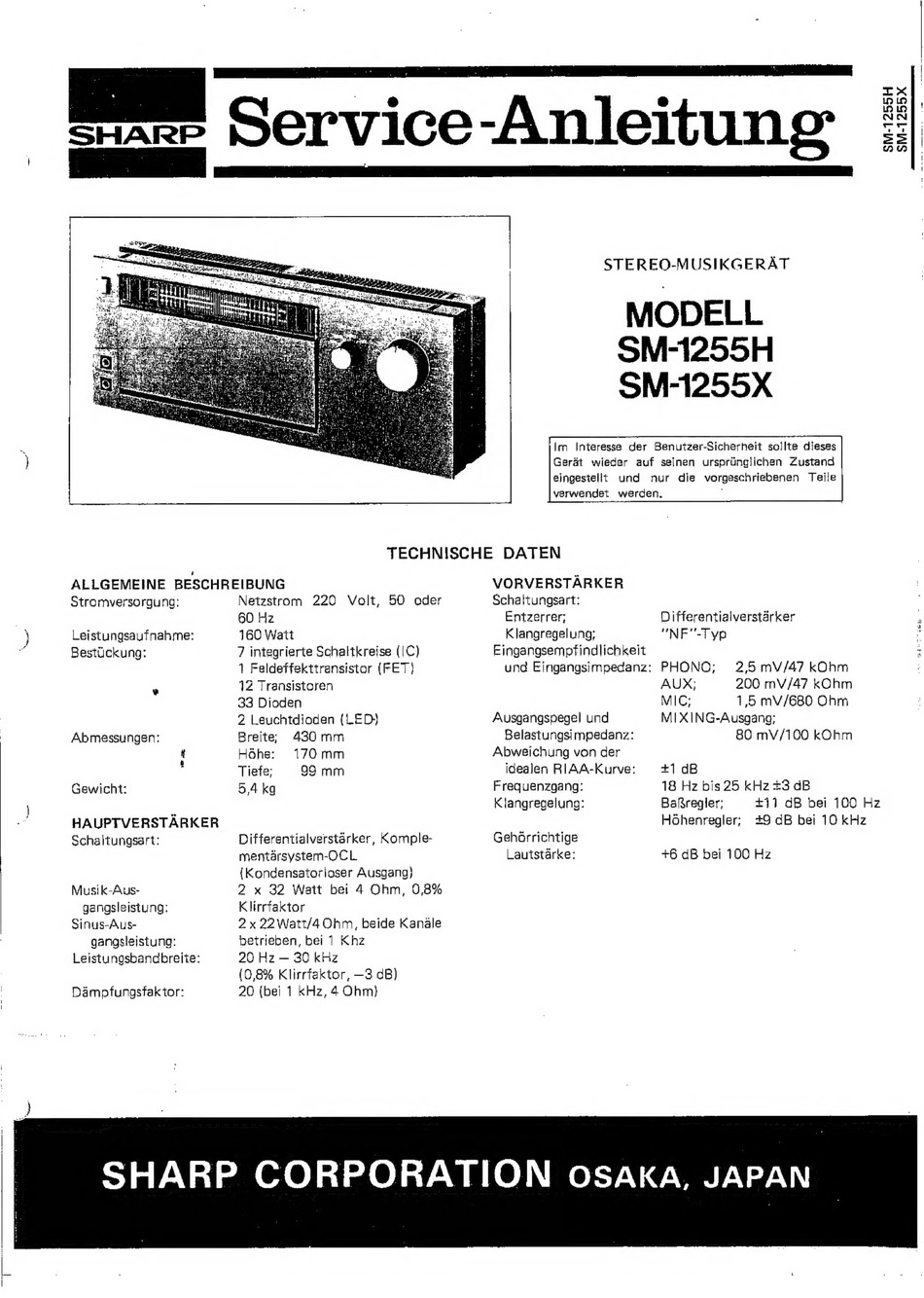

Sharp SM-1255H Serviceanleitung

svare Service Anleitung
a ,
TECHNISCHE DATEN
ALLGEMEINE BESCHREIBUNG
Stromversorgung: Netzstrom 220 Volt, 50 oder
60 Hz
Leistungsaufnahme: 160 Watt
BestUickung: 7 integrierte Schaltkreise ([C)
1 Feldeffekttransistor (FET}
12 Transistoren
33 Dioden
2 Leuchtdioden (LED)
Abmessungen: Breite, 430 mm
' Hohe: 170mm
Tiefe; 99 mm
Gewicht: 5,4 kg
HAUPTVERSTARKER
Schaltungsart:
Differentialverstarker, Komple-
mentarsystem-OCL
{Kondensatorioser Ausgang}
Musi k-Aus- 2 x 32 Watt bei 4 Ohm, 0,8%
gangsleistung: Klirrfaktor
Sinus-Aus- 2 x 22Watt/4 Ohm, beide Kanale
gangsleistung: betrieben, bei 1 Khz
Leistungsbandbreite: 20 Hz — 30 kHz
{0,8% Klirrfaktor, —3 dB)
Dampfungstaktor: 20 (bei 1 KHz, 4 Ohm}
VORVERSTARKER
Schaltungsart:
Entzerrer;
Klangregelung;
Eingangsemptindlichkeit
und Eingangsimpedanz:
Ausgangspegel und
Belastungsi mpedanz:
Abweichung von der
idealen RIAA-Kurve:
Frequenzgang:
Klangregelung:
Gehorrichtige
Lautstarke:
STEREO-MUSIKGERAT
MODELL
SM-1255H
SM-1255X
Im Interesse der Benutzer-Sicherheit sollte dieses
Gerét wieder auf seinen urspriinglichen Zustand
eingestellt und nur die vorgeschriebenen Teile
verwendet werden. :
Differentialverstarker
"NE" -Typ
PHONO; 2,5 mV/47 kOhm
AUX; 200 mV/47 kOhm
MIC; 1,5 mV/680 Ohm
MIXING-Ausgang;
80 mV/100 kOhm
+1 dB
18 Hz bis 25 kHz +3 dB
Bakregler; +11 dB bei 100 Hz
Hohenregler; +9 dB bei 10 kHz
+6 dB bei 100 Hz
SHARP CORPORATION OSAKA, JAPAN
