PFLEGE UND FRISTENARBEITEN
4.3.2 Hauptdüse des Universalbrenners reinigen
VORSICHT Erfolgt die Reinigung der Hauptdüse unmittelbar nach einem Brennerbetrieb,
den Universalbrenner erst ausreichend lange abkühlen lassen.
Verbrennungsgefahr!
1. Den Universalbrenner aus dem Brenne-
reinschub entnehmen und auf einer
nichtbrennbaren Fläche abstellen.
2. Den Diffusor (25/1) und das Steigrohr
(Injektor) aus dem Brennerschirm her-
ausziehen und ablegen.
3. Mit dem Düsenschlüssel SW 16 (26/1)
die Hauptdüse (26/2) aus dem Düsen-
träger herausschrauben.
4. Die Hauptdüse mit eingesetztem
Betriebsmittelfilter (26/3) aus dem
Düsenschlüssel entnehmen und den
Betriebsmittelfilter aus der Hauptdüse
herausdrehen.
1

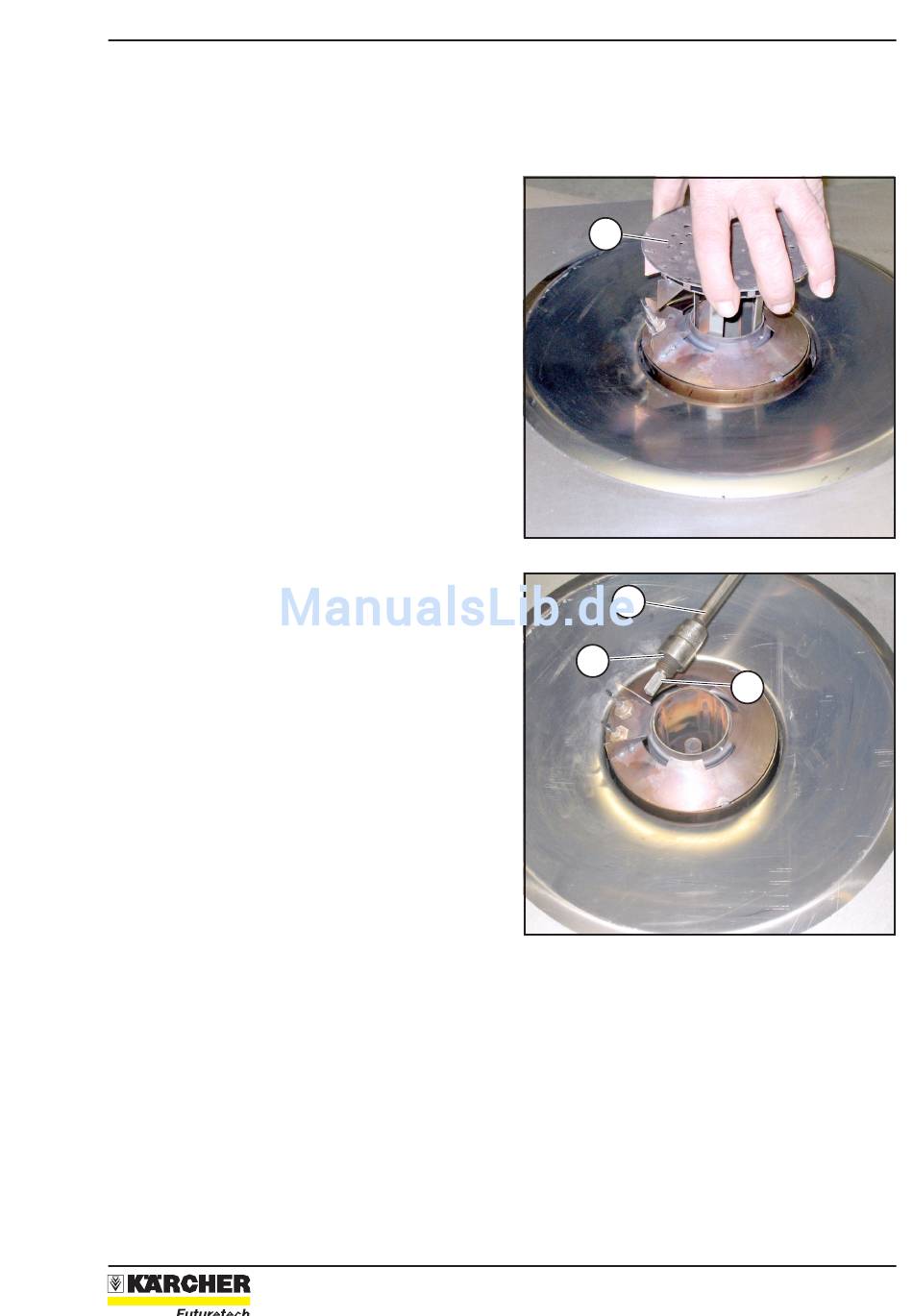

Bild 25 Diffusor abnehmen
1
2
Bild 26 Hauptdüse ausbauen
Universalbrenner
3
