Bedienungsanleitung
weiteren Problemen wenden Sie sich mit der
Installation an einen Kfz-Elektriker.
INSTALLATION
Sender
1. Schließen Sie die Rückfahrtkamera an den
Stromanschluss und das Signalkabel an.
2. Verbinden Sie das schwarze Kabel mit der Masse
des Fahrzeugs (z. B. dem Fahrgestell).
3. Schließen Sie das rote Kabel an eine 12-V-Quelle
an, beispielsweise an ein Rückfahrtlicht, wenn der
Sender nach dem Einlegen des Rückwärtsgangs
eingeschaltet werden soll.
Empfänger
1. Verbinden Sie das Signalkabel des Empfängers
mit
einem
Anzeigegerät
Multimediastation usw.).
2. Verbinden Sie das schwarze Kabel mit der Masse
DE
des Fahrzeugs (z. B. dem Fahrgestell).
3. Schließen Sie das rote Kabel an eine 12-V-Quelle
an, beispielsweise an ein Rückfahrtlicht, wenn der
Sender nach dem Einlegen des Rückwärtsgangs
eingeschaltet werden soll.
4
(Rückfahrtmonitor,

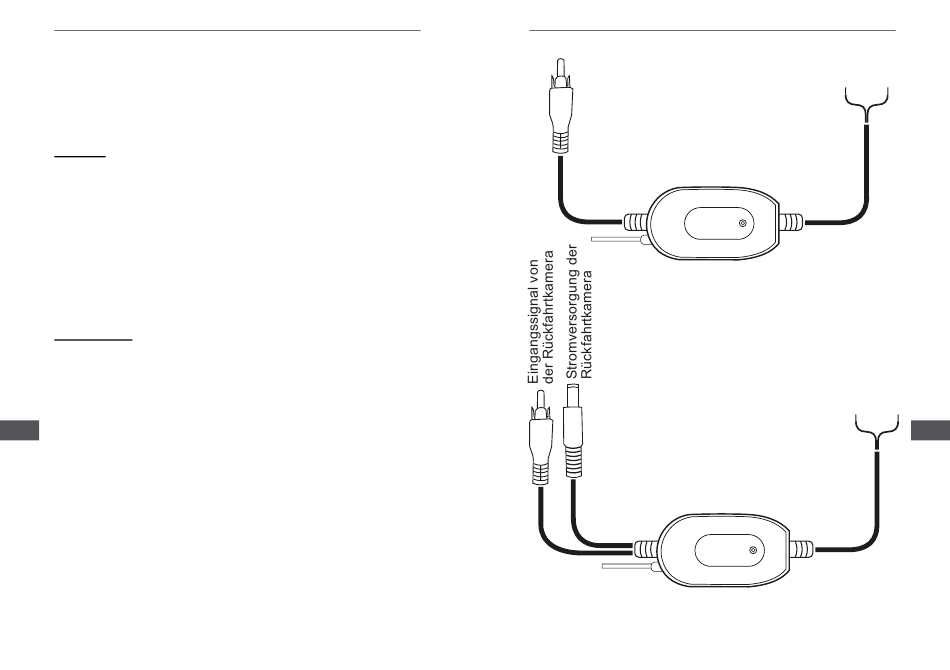

Bedienungsanleitung
Signal der
Rückfahrtkamera an
ein Anzeigegerät
Empfänger
Sender
Stromversorgung
des Empfängers
(12 V)
Stromversorgung
des Senders (12 V)
DE
5
