8.3 MASTER-SLAVE-SCHALTUNG MEHRERER EINHEITEN:

Wenn ein Rotapanel von mehreren Motoren angetrieben wird, werden die Steuerungen elektronisch
als Master und Slave gekoppelt, gemäß dem Anschlussschema auf Seite 30. Außerdem muss eine
Elektronikbox als Master eingestellt werden und der Rest als Slaves. Gehen Sie dabei wie folgt vor:
Auf Seite 27 finden Sie eine Beschreibung zum Zugang zur Steuereinheit;
•

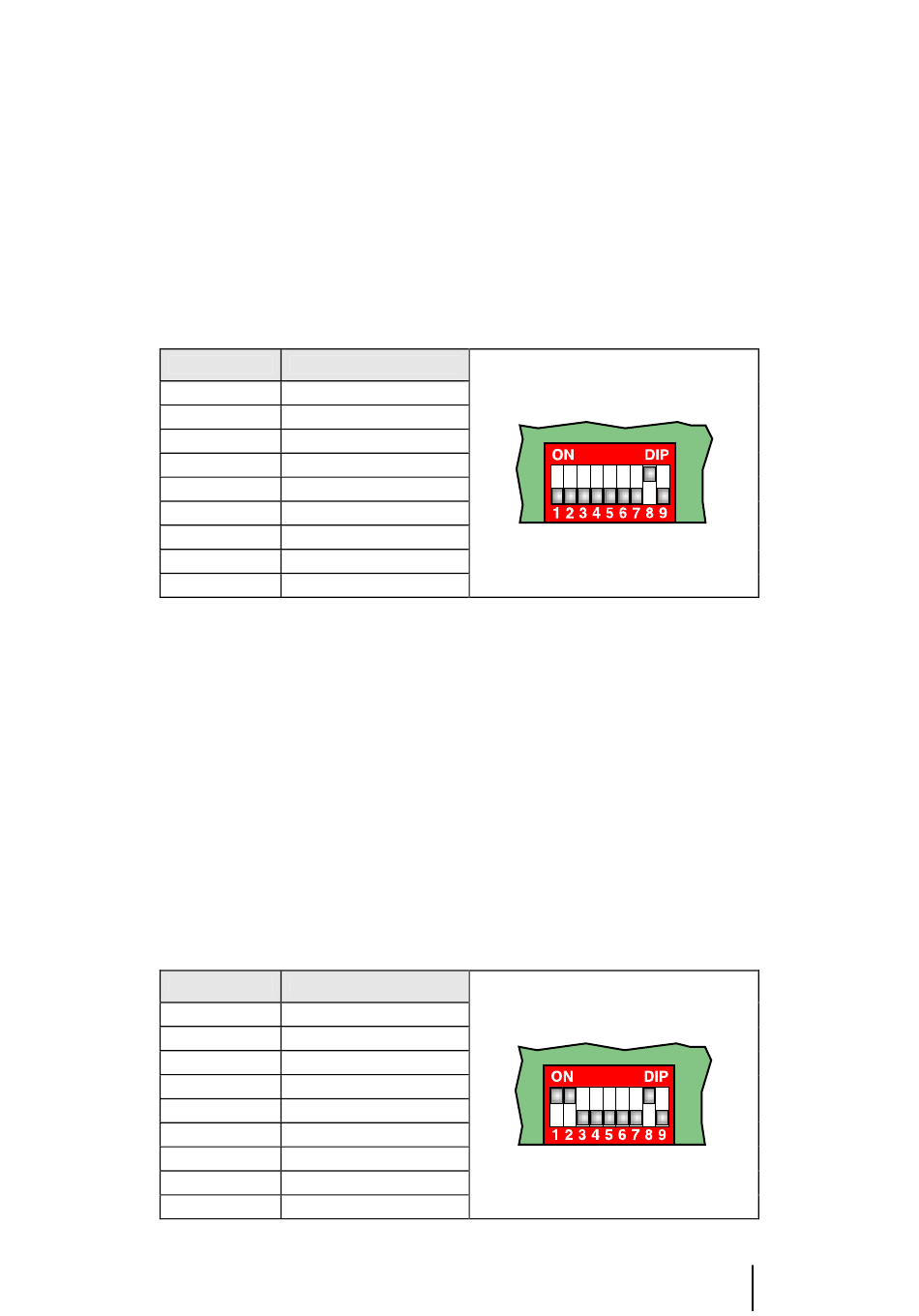

Einstellung Master (Schalter 7,8 und 9 unten), sehe Abbildung bei 8.2
•
Einstellung Slave (Schalter 7 und 9 unten, 8 oben, sehe Abbildung unten)
Einstellung (Slave):
Nummer
1
2
3
4
5
6
7
8
9
NB. Wenn keiner der Schalter 1-6 eingestellt wird, beträgt die Verzögerungszeit beim Slave 0
Millisekunden.
Der Slave dreht sich dann gleichzeitig mit dem Master.
Wave-Verzögerungszeit:
Standardmäßig drehen Master und Slave gleichzeitig. Es ist auch möglich, dass mehrere separate
Rotapanels nebeneinander hängen und gleichzeitig oder nacheinander drehen sollen. Mit der Wartezeit
vor dem Start der Slave-Einheit können Sie den Zeitunterschied zwischen Slave und Master eingeben.
Sie können diesen Wert nur bei dem/den Slave(s) ändern. Sehe die Abbildung oben.
Standardmäßig stehen alle Zeitschalter der Slave-Einheit unten, das bedeutet, dass die Steuerungen
gleichzeitig arbeiten. Mit den Schaltern 1 bis 6 können Sie die Verzögerung einstellen. Wenn Sie
mehrere Schalter nach oben stellen, können Sie die Zeiten addieren.
Beispiel: Schalter 1 und 2 stehen beide oben: die Verzögerungszeit des Slaves beträgt dann 600
Millisekunden.
Nummer
1
2
3
4
5
6
7
8
9
Zeit
200 Millisekunden
400 Millisekunden
800 Millisekunden
1600 Millisekunden
3200 Millisekunden
6400 Millisekunden
niedrig
HOCH
niedrig
Zeit
200 Millisekunden
400 Millisekunden
800 Millisekunden
1600 Millisekunden
3200 Millisekunden
6400 Millisekunden
niedrig
HOCH
niedrig
