MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafü r
freigemachten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg,
wenn die Montage komplett fertiggestellt ist.
Zusätzlich zu dem/den mitgelieferten Werkzeug/en braucht man einen Kreuzschlitzschrauben-
dreher
und einen Gummihammer

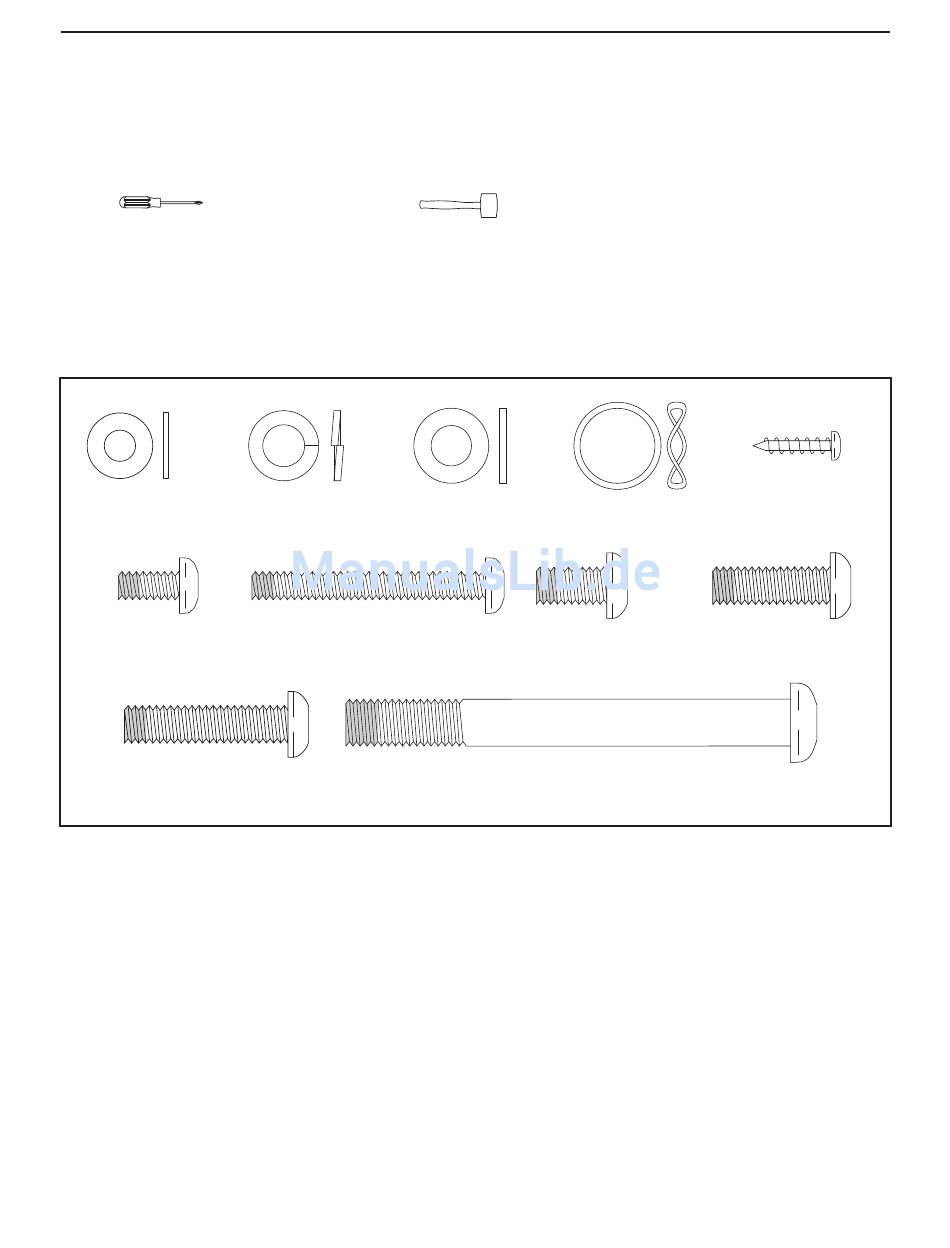

Beim Zusammenstellen des Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack
befinden, sehen Sie erst nach, ob es nicht schon angebracht worden ist. Um aus bestehende Teile nicht
zu beschädigen, sollten Sie bei der Montage keine Elektrowerkzeuge verwenden.
M6 Scheibe
(112)–8
M6 x 12mm Schraube
mit Nylon-Klemmteil
(111)–4
M8 x 35mm Schraube mit
Nylon-Klemmteil (149)–2
M8 Federring
M8 Scheibe
(103)–14
M6 x 50mm Schraube mit
Nylon-Klemmteil (62)–4
.
Wellenscheibe
(95)–6
(118)–2
M8 x 16mm Schraube
mit Nylon-Klemmteil
(102)–16
M10 x 95mm Schraube mit
Nylon-Klemmteil (100)–4
5
M4 x 19mm
Schraube (156)–8
M8 x 25mm Schraube mit
Nylon-Klemmteil (121)–2
