SW-mOTECHS

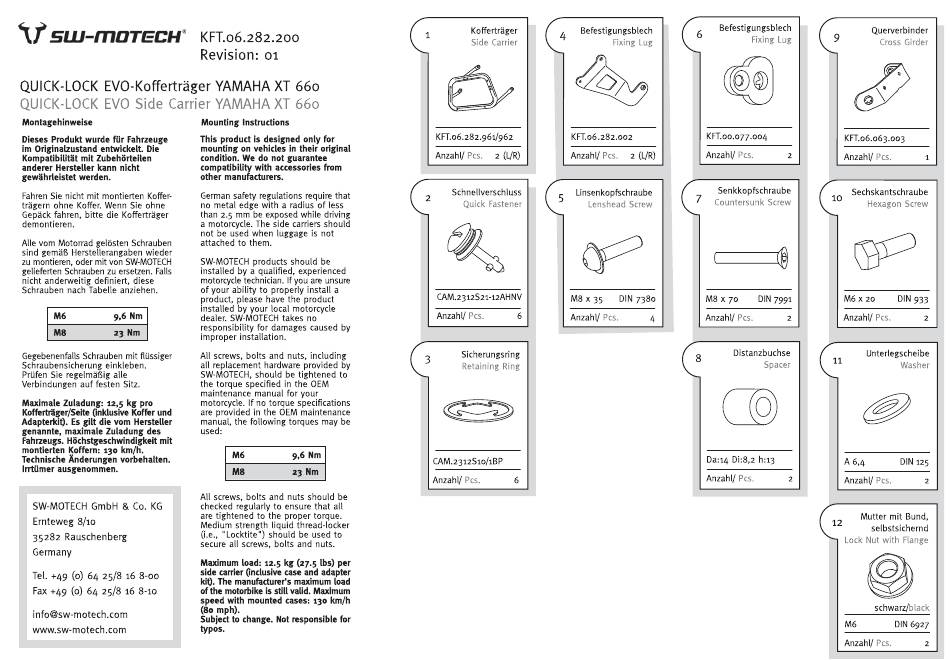

QUICK-LOCKEVO-Kofferträger YAMAHA XT 660
QUICK-LOCK EVO Side Carrier YAMAHA XT 660
Montagehinweise
Dieses Produkt wurde für Fahrzeuge
im Originalzustand
entwickelt.
Die
Kompatibilität mit Zubehörteilen
anderer
Hersteller
kann
nicht
gewährleistet
werden.
Fahren
Sie nicht
mit montierten
Koffer-
trägern ohne Koffer. Wenn Sie ohne
Gepäck fahren, bitte die Kofferträger
demontieren.
Alle vom Motorrad gelösten Schrauben
Sind gemäß Herstellerangaben
wieder
zu montieren, Oder mit von SW-MOTECH
gelieferten Schrauben zu ersetzen. Falls
nicht anderweitig
definiert,
diese
Schrauben
nach Tabelle anziehen.
M6
Nm
23 Nm
M8
GegebenenfallsSchrauben mit flüssiger
Schraubensicherung
einkleben.
Prüfen Sie regelmäßig alle
Verbindungen
auf festen Sitz.
Maximale Zuladung: 12,5 kg pro
Kofferträger/Seite
(inklusive Koffer und
Adapterkit). Es gilt die vom Hersteller
genannte, maximale Zuladung des
Fahrzeugs. Höchstgeschwindigkeit mit
montierten Koffern: 130 km/h.
Technische Änderungenvorbehalten.
Irrtümer ausgenommen.
SW-MOTE-CH
GmbH
& co.
KG
Ernteweg 8/10
35282 Rauschenberg
Germany
Tel. +49 (o) 64 25/8 16 8 00
Fax+49 (o) 64 25/8 16 8-10
info@sw
motech.com
www.sw-motech.com
1<FT.06.282.200
Revision:
01
Mounting
Instructions
This product is designed only for
mounting on vehicles in their original
condition.
We do not guarantee
compatibility with accessories from
other
manufacturers.
German safety regulations require that
no metal edge with a radius of less
than 2.5 mm be exposed while driving
a motorcycle. The side carriers should
not be used when luggage is not
attached
to them.
SW MOTECHproducts should be
installed by a qualified, experienced
motorcycle technician. If you are unsure
of your ability to properly install a
product, please have the product
installed by your local motorcycle
dealer.
SW-MOTECH
takes
no
responsibility
for damages caused by
improper installation.
All screws, bolts and nuts, including
all replacement hardware provided by
SW MOTECH, should be tightened
to
the torque specified
in the OEM
maintenance
manual for your
motorcycle. If no torque specifications
are provided in the OEM maintenance
manual, the following torques may be
used:
Nm
23 Nm
All screws, bolts and nuts should be
checked regularly to ensure that all
are tightened to the proper torque.
Medium strength liquid thread-locker
(i.e.
Locktite ") should be used to
secure all screws, bolts and nuts.
Maximum load: 12.5 kg (27-5 lbs) per
side carrier (inclusive case and adapter
kit). The manufacturer's maximum load
of the motorbike
is still valid. Maximum
speed with mounted cases: 130 km/h
(80 mph).
Subject to change. Not responsible for
typos.
Kofferträger
Befestigungsblech
1
4
Side
Carrier
KFT.06.282.961/962
KFT.06.282.002
Anzahl/ Pcs.
Anzahl/ Pcs.
Schnellverschluss
Linsenkopfschraube
5
2
Quick Fastener
Lenshead
CAM.2312S2112AHNV
M8 x 35
Anzahl/
6
Anzahl/ Pcs.
Sicherungsring
3
Retaining Ring
CAM.2312S10/1BP
Anzahl/ Pcs.
6
Befestigungsblech
6
Fixing Lug
Fixing Lug
KFT.oo.077.004
2 (L/R)
Anzahl/
2
Senkkopfschraube
7
Countersunk
Screw
Screw
DIN 7380
M8 x 70
DIN 7991
Anzahl/ Pcs.
4
2
Distanzbuchse
8
Spacer
Da:14 Di:8,2 h:13
Anzahl/ Pcs.
2
Querverbinder
9
Cross
Girder
KFT.06.063.003
Anzahl/ Pcs.
1
Sechskantschraube
10
Hexagon Screw
M6 x 20
DIN 933
Anzahl/ Pcs.
2
Unterlegscheibe
11
Washer
A 6,4
DIN 125
Anzahl/ Pcs.
2
Mutter mit Bund,
12
selbstsichernd
Lock Nut with Flange
schwarz/black
M6
DIN 6927
Anzahl/
pcs.
2
